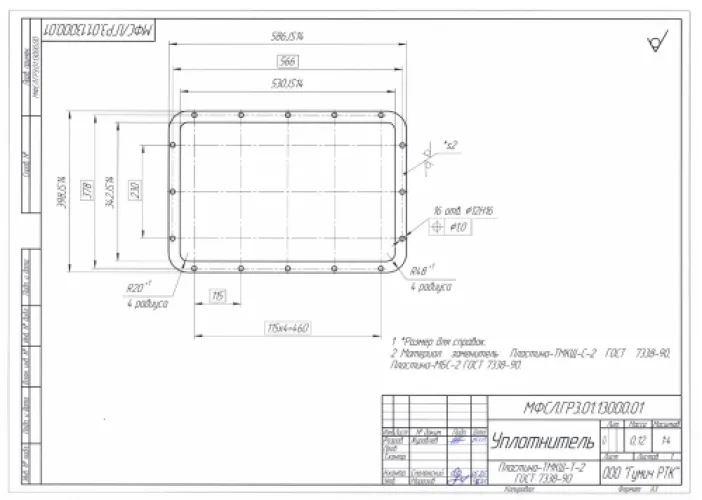

Уплотнитель по чертежу МФСЛ.ГР3.01.13000.01 / Пластина ТМКЩ-Т 2 мм ГОСТ 7338-90

Плоская прокладка изготовлена вырубкой из технической резиновой пластины ТМКЩ-Т толщиной 2 мм по чертежу МФСЛ.ГР3.01.13000.01. Такие детали ставят в неподвижные разъёмные соединения: фланцы трубопроводов воды и воздуха, крышки и люки корпусного оборудования, стыки аппаратов, где контактной средой служат слабые растворы кислот и щелочей. Готовая геометрия исключает подгонку по месту и повторяет посадочные размеры узла от партии к партии.

Характеристики и что они значат

• Толщина 2 мм — тонкая прокладка для плотно пригнанных фланцев: компенсирует микронеровности плоскости, но не «плывёт» при затяжке и не требует чрезмерного момента.
• Марка ТМКЩ — тепло-, морозо-, кислото- и щелочестойкая резина; работает по воздуху, воде и слабым растворам кислот и щелочей.
• Твёрдость 60–75 ед. Шор А (степень Т) — твёрдая резина, устойчивая к выдавливанию из стыка под давлением среды.
• Диапазон от -45 до +80 °C — допускает наружные узлы и зимнюю эксплуатацию, но не подходит для горячего пара.
• Без армирования, стойкость к маслам и бензину отсутствует — для нефтепродуктов подбирают резину другой группы.

Соответствие стандарту

Материал прокладки — пластина техническая резиновая ТМКЩ-Т по ГОСТ 7338-90. На каждую партию оформляется паспорт качества с указанием марки, степени твёрдости и толщины.

Хранение и монтаж

Храните изделия в сухом закрытом помещении, на поддонах, в горизонтальном положении и без перегибов, вдали от отопительных приборов, прямого солнца и нефтепродуктов. Перед установкой очистите и обезжирьте привалочные плоскости, уложите прокладку без натяга и затягивайте крепёж крест-накрест равномерно — при толщине 2 мм перетяжка легко приводит к выдавливанию резины из стыка.

Резиномир изготавливает детали по чертежам и эскизам заказчика, выполняет раскрой под нестандартные размеры, отгружает со склада, доставка в Москву и другие регионы.
