Подшипник 1606 (2306) 30*72*27 мм, ГОСТ 28428-90
Основные характеристики
Расчёт стоимости

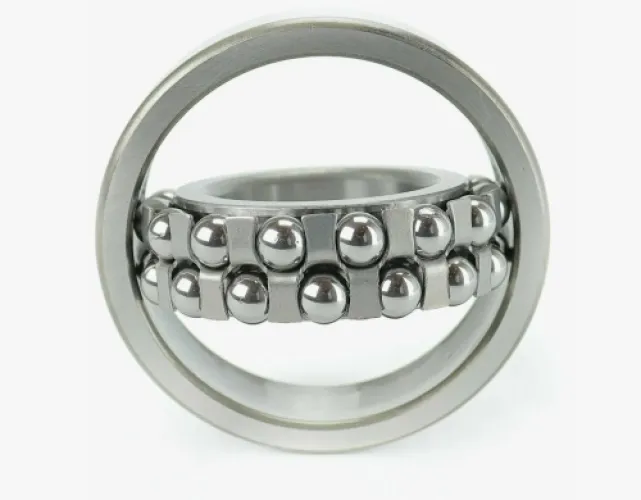

Подшипник 1606 (международное обозначение 2306) — шариковый радиальный сферический двухрядный самоустанавливающийся узел качения с посадочными размерами 30×72×27 мм. Он воспринимает радиальную нагрузку и небольшую осевую составляющую, а сферическая дорожка качения наружного кольца позволяет валу перекашиваться на 2–3° без роста нагрузки на кольца. Такое исполнение востребовано в опорах валов сельхозтехники, в роликах и барабанах ленточных конвейеров, в вентиляторах, редукторах и прочем промышленном оборудовании, где рама деформируется, а соосность посадочных мест выдержать сложно.
Характеристики и что они значат
- Габариты 30×72×27 мм, серия 23 (широкая лёгкая) — увеличенная ширина при внутреннем диаметре 30 мм даёт две дорожки шариков и повышенную грузоподъёмность по сравнению с однорядным аналогом того же вала.
- Самоустанавливаемость до 2–3° — узел прощает несоосность корпусов и прогиб вала, поэтому подходит для сварных рам конвейеров и навесного сельхозоборудования.
- Сталь ШХ15, класс точности 0 — стандартная подшипниковая сталь и нормальный класс точности покрывают задачи общего машиностроения при обычных частотах вращения.
- Открытое исполнение, нормальная группа зазора — смазка закладывается в корпус и обновляется при обслуживании; нормальный зазор рассчитан на посадку с обычным натягом и рабочий нагрев.
- Температура эксплуатации -30…+120 °C — определяется свойствами смазки и сепаратора из штампованной стали либо полиамида.
Соответствие стандарту
Изделие изготовлено по ГОСТ 28428-90 и взаимозаменяемо с обозначением 2306 по ISO/DIN. На партию предоставляется паспорт качества с указанием изготовителя и номера партии.
Хранение и монтаж
Хранить в сухом закрытом помещении на стеллажах или поддонах, в заводской консервационной упаковке, без контакта с влагой, кислотами и абразивной пылью. Вскрывать упаковку непосредственно перед установкой. Монтаж выполняют напрессовкой на то кольцо, которое сажается с натягом, — усилие передают через оправку, а не через шарики; удары молотком по кольцам недопустимы. Перед сборкой посадочные поверхности вала и корпуса очищают и смазывают, после установки узел заполняют пластичной смазкой.
Резиномир отгружает подшипники 1606 со склада поштучно и партиями, подбирает сопутствующие корпуса и стопорные кольца, оформляет документы на отгрузку. Доставка в Москву и самовывоз согласуются при заказе.
Частые вопросы о товаре
Рабочий диапазон -30…+120 °C. Верхний предел определяется теплостойкостью смазки и сепаратора, поэтому при длительной работе у горячих узлов применяют высокотемпературную пластичную смазку и следят за нагревом корпуса.
Это одна и та же деталь: 1606 — отечественное обозначение по ГОСТ 28428-90, 2306 — обозначение по ISO/DIN. Размеры 30×72×27 мм совпадают, замена прямая. Если маркировка на снятой детали не читается, подберём аналог по чертежу или фото детали.
Сферическая дорожка наружного кольца допускает угловое смещение внутреннего кольца относительно наружного в пределах 2–3°. Этого достаточно для компенсации прогиба вала и неточности расточки корпусов на сварных рамах конвейеров и сельхозмашин.
К отгрузке прилагается паспорт качества изготовителя с указанием обозначения, стандарта ГОСТ 28428-90 и номера партии, а также товарная накладная и счёт-фактура. Комплект документов формируется на каждую отгружаемую партию.
| Тип изделия | Подшипник шариковый радиальный сферический двухрядный самоустанавливающийся |
| ГОСТ | ГОСТ 28428-90 |
| Назначение | Восприятие радиальных и небольших осевых нагрузок, компенсация перекоса валов до 2-3° |
| Температура эксплуатации | -30…+120 °C |
| Материал | Сталь ШХ15 (подшипниковая) |
| Применяемость | Сельхозтехника, конвейеры, вентиляторы, редукторы, промышленное оборудование |
| Обозначение | 1606 |
| Внутренний диаметр (мм) | 30 мм |
| Вес 1 шт. | 0,45 кг |
| Ширина (мм) | 27 мм |
| Единица измерения | шт. |
| Серия | Широкая лёгкая (серия 23) |
| Уплотнение | Открытый (без уплотнений) |
| Материал сепаратора | Штампованная сталь / полиамид |
| Тип конструкции | Двухрядный, сферическая дорожка качения наружного кольца |
| Аналог | 2306 (ISO/DIN) |
| Наружный диаметр (мм) | 72 мм |
| Класс точности | 0 (нормальный) |
| Группа радиального зазора | Нормальная |
