Подшипник 6209 (209) 45*85*19 мм, ГОСТ 8338-75
Основные характеристики
Расчёт стоимости

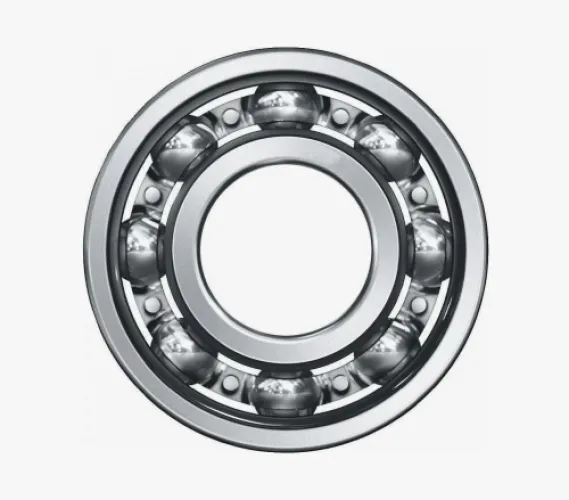

Шариковый радиальный однорядный подшипник 6209 (отечественное обозначение 209) с посадочными размерами 45х85х19 мм предназначен для опор валов, воспринимающих радиальную и умеренную осевую нагрузку. Такой типоразмер массово применяется в электродвигателях средней мощности, редукторах, центробежных насосах, узлах сельхозтехники и общепромышленном оборудовании.
Характеристики и что они значат
- Размеры 45х85х19 мм — внутренний диаметр под вал 45 мм, посадка в корпус по 85 мм, ширина 19 мм: габарит определяет прямую взаимозаменяемость с любым подшипником 6209 независимо от изготовителя.
- Лёгкая серия (диаметров 2, ширин 0) — умеренная грузоподъёмность при компактном сечении, оптимальна для валов с преобладающей радиальной нагрузкой.
- Сталь ШХ15, сепаратор штампованный стальной — подшипниковая сталь с высокой твёрдостью дорожек качения, стальной сепаратор устойчив к нагреву до верхнего предела +120 °C; нижняя граница рабочего диапазона -30 °C.
- Открытое исполнение без уплотнений — узел смазывается и обслуживается извне, при пластичной смазке частота вращения допускается до 8000 об/мин.
- Класс точности 0 и зазор группы CN — нормальные значения для общего машиностроения, подходят для стандартных посадок с натягом на вал и в корпус.
Соответствие стандарту
Изделие изготовлено по ГОСТ 8338-75 на шариковые радиальные однорядные подшипники; обозначение по ISO — 6209, по ГОСТ — 209. На каждую партию предоставляется паспорт качества изготовителя.
Хранение и монтаж
Хранят подшипники в заводской консервации, в сухом закрытом помещении на поддонах, без резких перепадов влажности и вдали от агрессивных сред. Распаковывать следует непосредственно перед установкой. Монтаж выполняется с приложением усилия к тому кольцу, которое ставится с натягом, — через оправку или с равномерным нагревом внутреннего кольца; удары молотком по шарикам и сепаратору недопустимы. Перед пуском узел заполняют пластичной смазкой, учитывая массу изделия 0,41 кг и открытую конструкцию.
Компания «Резиномир» отгружает подшипники 6209 со склада поштучно и партиями, помогает подобрать типоразмер под посадочные места узла. Доставка в Москву и другие регионы.
Частые вопросы о товаре
Диапазон эксплуатации составляет от -30 до +120 °C. Верхний предел ограничен свойствами штампованного стального сепаратора и применяемой пластичной смазки, поэтому при длительной работе у верхней границы смазку выбирают термостойкую и обновляют чаще.
Это одно и то же изделие: 209 — обозначение по ГОСТ 8338-75, 6209 — по ISO. Размеры 45х85х19 мм, лёгкая серия, один ряд шариков. При заказе достаточно указать любое из обозначений.
По посадочным местам 45х85х19 мм взаимозаменяемы подшипники 6209 любых производителей, отличаться могут исполнение (открытое, с уплотнениями) и группа зазора. Если посадочные размеры или маркировка неясны, замену подберут по чертежу узла или фото детали.
На отгружаемую партию оформляется паспорт качества изготовителя с указанием обозначения по ГОСТ 8338-75, класса точности 0 и группы радиального зазора CN. Комплект документов передаётся вместе с товаром.
| Тип изделия | Подшипник шариковый радиальный однорядный |
| ГОСТ | ГОСТ 8338-75 |
| Назначение | Восприятие радиальных и умеренных осевых нагрузок |
| Температура эксплуатации | -30…+120 °C |
| Материал | Сталь ШХ15 |
| Применяемость | Электродвигатели, редукторы, насосы, сельхозтехника, промышленное оборудование |
| Наружний диаметр (мм) | 85 мм |
| Внутренний диаметр (мм) | 45 мм |
| Вес 1 шт. | 0,41 кг |
| Обозначение по ГОСТ | 209 |
| Ширина (мм) | 19 мм |
| Единица измерения | шт |
| Тип уплотнения | Без уплотнения |
| Серия | Лёгкая (диаметров 2, ширин 0) |
| Материал сепаратора | Сталь штампованная |
| Тип конструкции | Открытый, без уплотнений |
| Максимальная скорость | до 8000 (при пластичной смазке) м/с |
| Класс точности | 0 (нормальный) |
| Группа радиального зазора | Нормальная (СN) |
| Количество рядов | 1 ряд |
| Обозначение по ISO | 6209 |
