Подшипник 6304 (304) 20×52×15 мм, ГОСТ 8338-75
Основные характеристики
Расчёт стоимости

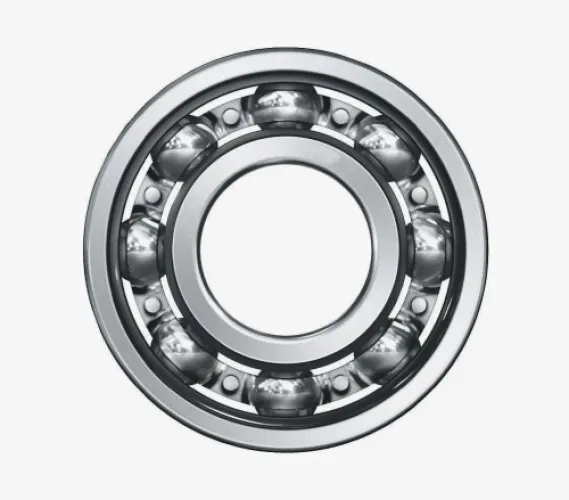

Шариковый радиальный однорядный подшипник 6304 (отечественное обозначение 304) предназначен для опор валов, воспринимающих радиальную и умеренную осевую нагрузку. Типоразмер 20×52×15 мм востребован в электродвигателях средней мощности, редукторах, насосном оборудовании, узлах сельхозтехники и металлорежущих станках, где вал имеет посадочную шейку диаметром 20 мм.
Характеристики и что они значат
- Размер 20×52×15 мм — внутренний диаметр 20 мм под вал, наружный 52 мм под расточку корпуса, ширина 15 мм; посадочные места проверяют перед установкой, чтобы исключить перекос.
- Средняя серия (3) — по сравнению с лёгкой серией шарики крупнее, а кольца массивнее, поэтому узел держит большую нагрузку при том же диаметре вала.
- Сталь ШХ15 — подшипниковая хромистая сталь с высокой твёрдостью дорожек качения, обеспечивает стойкость к контактным напряжениям и износу.
- Открытое исполнение без уплотнений — смазка закладывается и обновляется при обслуживании узла; требует защиты корпусом от пыли и влаги.
- Температура от -30 до +120 °C — верхний предел определяется в том числе применяемой смазкой; сепаратор стальной штампованный, устойчив к нагреву.
- Класс точности 0 (нормальный) — стандартный класс для общепромышленных приводов и редукторов.
Соответствие стандарту
Изделие изготовлено по ГОСТ 8338-75 — стандарту на шариковые радиальные однорядные подшипники; обозначение по ГОСТ — 304. На каждую партию предоставляется паспорт качества с указанием обозначения, класса точности и завода-изготовителя.
Хранение и монтаж
Хранят подшипники в сухом закрытом помещении, на поддонах или стеллажах, в заводской консервационной упаковке, вдали от кислот, щелочей и источников влаги. Вскрывать упаковку следует непосредственно перед монтажом. Напрессовку выполняют усилием на то кольцо, которое устанавливается с натягом, через оправку или нагревом до умеренной температуры; удары молотком по шарикам и сепаратору недопустимы. Масса одного изделия 0,142 кг, что позволяет вести монтаж вручную.
Резиномир поставляет подшипники 6304 поштучно и упаковками, отгрузка со склада, доставка в Москву и другие регионы. Подбор аналогов и сопутствующих стопорных колец — по запросу.
Частые вопросы о товаре
Рабочий диапазон — от -30 до +120 °C. Верхняя граница во многом зависит от применяемой смазки: для узлов, работающих у предела, подбирают термостойкий пластичный смазочный материал и следят за периодичностью его замены.
Оба подшипника имеют внутренний диаметр 20 мм, но 6304 относится к средней серии: наружный диаметр 52 мм и ширина 15 мм против более компактных размеров лёгкой серии. Замена возможна только при совпадении посадочных мест корпуса.
Данное исполнение открытое, без защитных шайб и манжет, поэтому в запылённой среде требуется закрытый корпус либо аналог с уплотнениями. При сомнениях в выборе исполнения мы подберём замену по чертежу узла или фото снятой детали.
На отгружаемую партию предоставляется паспорт качества с обозначением 6304 (304), ссылкой на ГОСТ 8338-75, классом точности 0 и данными изготовителя. Комплект документов передаётся вместе с товаром.
| Тип изделия | Подшипник шариковый радиальный однорядный |
| ГОСТ | ГОСТ 8338-75 |
| Назначение | Восприятие радиальных и умеренных осевых нагрузок |
| Температура эксплуатации | от -30 до +120 °C |
| Материал | Сталь ШХ15 |
| Применяемость | Электродвигатели, редукторы, насосы, сельхозтехника, станки |
| Обозначение | 6304 |
| Наружний диаметр (мм) | 52 мм |
| Внутренний диаметр (мм) | 20 мм |
| Вес 1 шт. | 0,142 кг |
| Размер | 20×52×15 мм |
| Класс | 0 (нормальный) |
| Обозначение по ГОСТ | 304 |
| Ширина (мм) | 15 мм |
| Единица измерения | шт |
| Тип уплотнения | Отсутствует |
| Серия | Средняя (3) |
| Материал сепаратора | Сталь (штампованный) |
| Тип конструкции | Открытый, без уплотнений |
| Количество слоев | Однорядный слой |
