Профиль УРТ П-образный по чертежу 101-01
Основные характеристики
Расчёт стоимости
П-образный (швеллерный) уплотнительный профиль УРТ изготавливается по чертежу 101-01 и предназначен для герметизации кромок, проёмов, дверей и люков. Профиль надевается на кромку металла или панели и работает как обжимной уплотнитель: закрывает зазор от воздуха, воды и атмосферных осадков. Применяется в машиностроении, вагоностроении и в строительных конструкциях — на смотровых люках, дверцах шкафов и капотов, оконных и дверных проёмах.
Характеристики и что они значат
- Твёрдость 60–70 ед. Шор А — резина средней твёрдости: профиль плотно садится на кромку и держится трением, но при этом упруго обжимается при закрывании двери или люка.
- Температура эксплуатации от -45 до +70 °C — уплотнение сохраняет эластичность в зимней эксплуатации на открытом воздухе и не течёт при летнем нагреве обшивки.
- П-образное сечение — паз охватывает кромку с трёх сторон, дополнительно защищая её от задиров и коррозии по срезу.
- Без армирования — профиль легко режется и укладывается по радиусам, но на растянутых участках требует посадки на клей или прижим.
- Поставка в погонных метрах — отрезки нарезаются по длине контура из чертежа, без лишнего остатка.
Соответствие документации

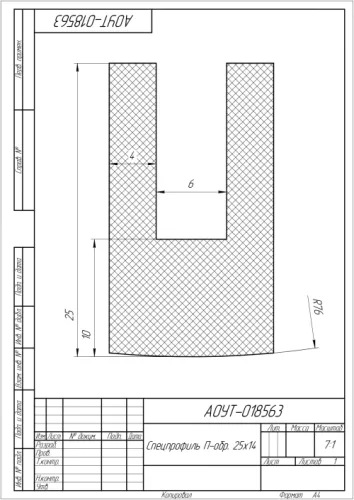

Геометрия и допуски определяются чертежом 101-01, марка резины (как правило ИРП или ТМКЩ) указывается в том же чертеже. Изделие формовое или экструзионное — способ зависит от сечения. На партию оформляется паспорт качества.
Хранение и монтаж
Храните профиль в сухом закрытом помещении, в бухтах или отрезках на поддонах, без перегибов и натяжения, вдали от отопительных приборов, масел и прямых солнечных лучей. Перед монтажом кромку очищают от заусенцев и обезжиривают. Режут острым ножом поперёк сечения; в углах делают вырез по внутренней стенке паза либо стыкуют встык с проклейкой. Профиль укладывают без растяжения — иначе после релаксации на стыке появится зазор.
Компания «Резиномир» изготавливает профиль по чертежу заказчика, нарезает отрезки под нужную длину, отгружает со склада; доставка в Москву и по региону.
Частые вопросы о товаре
Рабочий диапазон — от -45 до +70 °C. Это позволяет использовать уплотнение на наружных дверях, люках и проёмах круглый год. Кратковременный нагрев выше указанного предела ускоряет старение резины и потерю упругости.
Достаточно острого ножа или ножниц по резине: армирования нет. Рез делают строго поперёк сечения. В углах вырезают клин по внутренней стенке паза либо режут под 45° и склеивают стык. Укладывать нужно без натяжения.
Взаимозаменяемость определяется сечением и твёрдостью: аналог должен иметь ту же ширину паза и твёрдость около 60–70 ед. Шор А, иначе обжатие изменится. Если сомневаетесь, отправьте чертёж или фото детали — мы подберём замену по ним.
На каждую партию оформляется паспорт качества с указанием марки резины и обозначения чертежа 101-01. По запросу предоставляем сопроводительные документы на материал и отгрузочные документы для приёмки.
| Тип изделия | Профиль резиновый уплотнительный |
| Марка резины | Определяется чертежом (обычно ИРП/ТМКЩ) |
| Тип резины | УРТ (уплотнитель резинотехнический) |
| Твёрдость по Шору А | 60-70 ед. Шор А |
| Назначение | Уплотнение кромок, проёмов, дверей, люков |
| Температура эксплуатации | от -45 до +70 °C |
| Форма поставки | Отрезки / погонный метр по чертежу |
| Цвет | Чёрный |
| Материал | Резина техническая (уплотнительная) |
| Применяемость | Машиностроение, вагоностроение, строительные конструкции |
| Обозначение | Чертёж 101-01 |
| Степень твёрдости | Средней твёрдости Шор А |
| Профиль | П-образный (швеллерный) мм |
| Форма (геометрическая) | П-образный |
| Среда | Воздух, вода, атмосферные осадки |
| Размер | Согласно чертежу 101-01 мм |
| Армирование | Без армирования |
| Единица измерения | м |
| Способ изготовления | Формовое (прессование в пресс-форме) / экструзия по чертежу |
| Изготовление | По чертежу заказчика |
