Прокладка УРТ по чертежу ЭХО.01.003.071

Прокладка УРТ — уплотнительная резинотехническая деталь, изготавливаемая по чертежу заказчика ЭХО.01.003.071. Применяется для герметизации разъёмных фланцевых и крышечных соединений, в узлах насосного и ёмкостного оборудования, а также в люках, лючках и корпусных стыках, где нужна плоская эластичная прокладка нестандартной конфигурации, отсутствующая в типовых рядах ГОСТ.

Характеристики и что они значат

• Температура эксплуатации от -30 до +80 °C — деталь сохраняет эластичность на неотапливаемых площадках зимой и работает в узлах с умеренным нагревом; для пара и горячих масел выше +80 °C нужна другая рецептура.
• Рабочие среды: вода, воздух, масла — конкретная стойкость задаётся маркой резины, указанной в чертеже; при заказе важно подтвердить среду, чтобы подобрать состав корректно.
• Исполнение без армирования — прокладка полностью эластичная, легко обжимается по неровной привалочной поверхности и компенсирует небольшие отклонения плоскостности фланца.

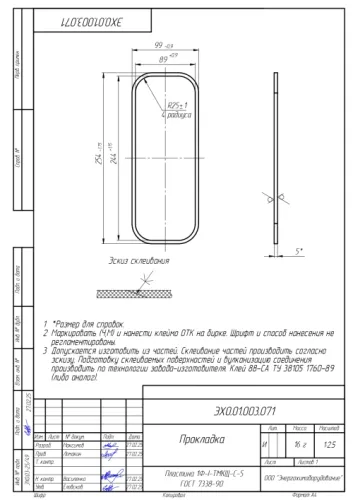

• Плоская форма и толщина по чертежу — контур, отверстия и толщина воспроизводятся по обозначению ЭХО.01.003.071, поэтому деталь садится на штатные шпильки без подгонки.
• Твёрдость по Шору А определяется маркой резины — более мягкая резина лучше уплотняет при малом усилии затяжки, более твёрдая устойчивее к выдавливанию под давлением.

Соответствие документации

Изделие изготавливается не по типовому стандарту, а по чертежу заказчика: контроль ведётся по размерам и допускам чертежа ЭХО.01.003.071. На партию оформляется паспорт качества с указанием марки резины и даты изготовления.

Хранение и монтаж

Храните прокладки в сухом закрытом помещении, на поддонах или в таре, в разложенном виде без перегибов и подвешивания, вдали от отопительных приборов, масел и прямых солнечных лучей. Перед установкой очистите привалочные поверхности от старого уплотнения и заусенцев, обжимайте крепёж крест-накрест в два-три прохода, не превышая рекомендованного момента: избыточная затяжка выдавливает резину из стыка.

Резиномир изготавливает прокладки штучно и партиями по чертежам и образцам заказчика, отгружает со склада и организует доставку в Москву. Комплектация — 1 шт., минимальная партия согласуется при заказе.
