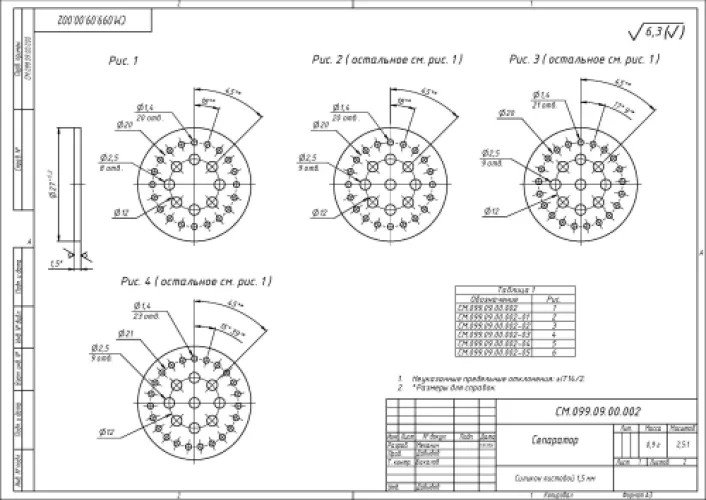

Сепаратор УРТ по чертежу СМ.099.09.00.002-05
Основные характеристики
Изготовление под заказ по чертежу или образцу. Опишите задачу или пришлите спецификацию — вернёмся с ценой и сроком.
Сепаратор УРТ исполнения -05 — кольцевая обойма, которая разделяет и удерживает элементы узла в заданном положении, не давая им смещаться и контактировать между собой. Изделие изготавливается по чертежу СМ.099.09.00.002-05 и применяется в узлах промышленного оборудования, собираемых по документации серии СМ.099: в подвижных сопряжениях с масляной смазкой, в агрегатах, работающих с технической водой, и в пневматических линиях, где сепаратор контактирует с воздухом.
Характеристики и что они значат
- Температурный диапазон от -45 до +80 °C — деталь сохраняет упругость на морозе и не размягчается при нагреве узла, поэтому пригодна для техники, зимующей на открытых площадках.
- Материал резина или полиуретан по чертежу — состав подбирается под среду: масла, техническая вода и воздух не вызывают набухания и потери формы.
- Прессование в пресс-форме — геометрия обоймы повторяется от партии к партии, посадочные размеры стабильны, облой минимален.
- Исполнение -05 и обозначение СМ.099.09.00.002-05 — конкретный типоразмер линейки; детали других исполнений отличаются размерами и не всегда взаимозаменяемы.
- Без армирования — изделие цельноэластичное, монтируется с упругой деформацией, без риска повредить металлический каркас.
Соответствие документации
Изделие выполняется по чертежу СМ.099.09.00.002-05 заказчика: контролируются размеры, твёрдость по Шору А и внешний вид. На каждую партию оформляется паспорт качества с указанием обозначения и исполнения.
Хранение и монтаж
Храните сепараторы в сухом закрытом помещении, на поддонах или стеллажах, вдали от отопительных приборов, прямого солнца, масел и растворителей. Укладывайте свободно, без перегибов и сжатия под грузом, чтобы не появилась остаточная деформация обоймы. Перед установкой очистите посадочное место, проверьте отсутствие задиров и заусенцев, при монтаже используйте оправки без острых кромок; смазка совместимой средой облегчает посадку. Полимерное изделие нельзя нагревать открытым пламенем и нельзя подгонять по месту грубой обрезкой.
Компания «Резиномир» изготавливает детали по чертежам и эскизам заказчика, отгружает со склада поштучно и партиями, оформляет документы на партию. Доставка в Москву и другие регионы согласовывается при заказе.
Частые вопросы о товаре
Рабочий диапазон — от -45 до +80 °C. При отрицательных температурах деталь сохраняет упругость, при нагреве до +80 °C не теряет форму. Кратковременный перегрев выше верхней границы ускоряет старение материала и приводит к остаточной деформации обоймы.
Изделие рассчитано на контакт с маслами, технической водой и воздухом — материал (резина или полиуретан по чертежу) подбирается под конкретную среду узла. Для агрессивных химических сред состав нужно согласовывать отдельно до запуска в производство.
Подгонка по месту не предусмотрена: геометрия задана чертежом СМ.099.09.00.002-05 и обеспечивается прессованием в пресс-форме. Допустимо только удалить остатки облоя острым ножом заподлицо, не затрагивая рабочие поверхности и посадочные кромки.
Исполнения линейки СМ.099.09.00.002 отличаются размерами, поэтому прямая замена возможна не всегда. Сверяйте посадочные диаметры и высоту обоймы по чертежу. Если данных нет, пришлите чертёж или фото детали — подберём аналог по кнопке «Подобрать по чертежу».
| Тип изделия | Сепаратор |
| Твёрдость по Шору А | уточняется по чертежу ед. Шор А |
| Назначение | Разделение и удержание элементов узла (сепарация) |
| Температура эксплуатации | от -45 до +80 °C |
| Форма поставки | Готовое изделие |
| Цвет | Чёрный |
| Материал | Резина / полиуретан (по чертежу) |
| Применяемость | Узлы промышленного оборудования по документации СМ.099 |
| Обозначение | СМ.099.09.00.002-05 |
| Стандарт | Чертёж СМ.099.09.00.002-05 |
| Форма (геометрическая) | Кольцевая (сепараторная обойма) |
| Среда | Масла, техническая вода, воздух |
| Размер | По чертежу СМ.099.09.00.002-05 мм |
| Тип | УРТ |
| Армирование | Без армирования |
| Единица измерения | шт |
| Исполнение | -05 |
| Комплектация | 1 шт. |
| Способ изготовления | По чертежу заказчика |
| Способ формования | Прессование в пресс-форме |
