Камлок алюминиевый ТИП B

Алюминиевый камлок Тип B (Муфта с наружной резьбой)
Система быстроразъемных соединений Camlock (Камлок) произвела революцию в способах монтажа временных трубопроводов, сделав этот процесс мгновенным, простым и надежным. В этой универсальной «конструкторской» системе каждый элемент выполняет свою уникальную функцию. Камлок Тип B является одним из ключевых компонентов, играя роль приемной муфты, которая позволяет соединить гибкий шланг с оборудованием, оснащенным внутренней резьбой.
Компания «РезиноМир» предлагает промышленным, строительным и аграрным предприятиям Москвы полный спектр алюминиевых камлоков Тип B. Мы обладаем глубоким пониманием всех нюансов применения системы Camlock и готовы выступить вашим техническим консультантом, чтобы обеспечить безошибочный подбор и построение эффективных и герметичных линий перекачки.

Конструкция и функциональное назначение камлока Тип B

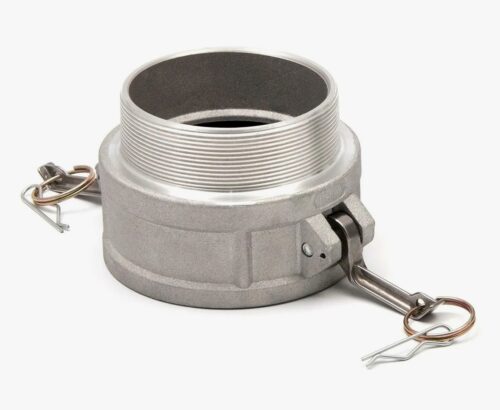

Камлок Тип B – это муфта (приемная часть, «мама») с одной стороны и наружная трубная резьба с другой.

Приемная часть (муфта): Представляет собой гнездо с уплотнительным кольцом внутри и двумя рычагами (эксцентриковыми кулачками) по бокам. При закрытии рычаги входят в паз адаптера («папы») и плотно прижимают его к уплотнению, создавая надежное соединение.

Резьбовая часть: Наружная резьба (стандарт BSP) позволяет вкручивать муфту в оборудование с ответной внутренней резьбой, например, в шаровой кран, фильтр, задвижку или фитинг трубопровода.

Ключевая роль Типа B – стационарная или полустационарная установка на оборудование с внутренней резьбой. Он превращает стандартный резьбовой выход в быстроразъемный узел, готовый к мгновенному приему адаптера.
Практический пример: У вас на предприятии есть несколько точек слива из стационарного трубопровода, каждая из которых заканчивается шаровым краном с внутренней резьбой 3″. Вы вкручиваете в каждый кран по камлоку Тип B 3″. Теперь оператор может одним и тем же шлангом, оснащенным адаптером Тип F, поочередно и моментально подключаться к любой из этих точек для слива продукта.

Преимущества алюминия как материала для камлока Тип B
Алюминиевые сплавы являются «золотой серединой» при выборе материала для камлоков общего промышленного назначения благодаря оптимальному сочетанию эксплуатационных характеристик и стоимости.
Основные достоинства:

Легкость: Малый вес особенно важен для компонентов, которые устанавливаются на концах шлангов или на оборудование, где нежелательна лишняя весовая нагрузка.

Экономичность: Алюминиевые камлоки значительно доступнее по цене, чем их аналоги из нержавеющей стали или латуни, что делает их идеальным выбором для большинства стандартных задач.

Коррозионная стойкость: Алюминий устойчив к коррозии в контакте с водой, воздухом, дизельным топливом, маслами и многими другими неогрессивными средами.

Сферы применения алюминиевых камлоков Тип B:

Оснащение насосного оборудования: Установка на всасывающие и напорные патрубки мотопомп и промышленных насосов.

Коммунальное хозяйство: Оборудование ассенизаторских машин, подключение к системам водоснабжения и канализации.

Строительство: Монтаж на системы водопонижения, подачу и откачку воды.

Промышленность: Обвязка емкостей и реакторов, создание точек подключения для перекачки технических жидкостей.

Сельское хозяйство: Монтаж на краны и клапаны систем полива, опрыскивателей, емкостей для удобрений.

Технические параметры и стандарты качества
Для обеспечения полной взаимозаменяемости и надежности, все поставляемые нами камлоки производятся в строгом соответствии с международным стандартом MIL-C-27487 (A-A-59326). Это гарантирует, что наш камлок Тип B идеально соединится с адаптером любого другого производителя, который следует этому же стандарту.

Параметр
Характеристика для алюминиевого камлока Тип B

Материал корпуса
Литой алюминиевый сплав

Материал рычагов
Латунь или нержавеющая сталь (для прочности и износостойкости)

Материал уплотнения
NBR (маслобензостойкая резина) – стандартно

Стандарт
MIL-C-27487 / A-A-59326

Тип резьбы
BSP (трубная цилиндрическая)

Рабочее давление
Зависит от диаметра (до 16 Бар для малых диаметров)

Рабочая температура
-30°C до +100°C (ограничено уплотнением NBR)

Таблица рабочих давлений (ориентировочная):

DN (мм)
Дюйм
Макс. давление, Бар

20
3/4″
16

25
1″
16

50
2″
16

80
3″
10

100
4″
8

150
6″
6

Цитата эксперта «РезиноМир»:«Одна из неочевидных, но важных деталей в камлоках Тип B – это материал рычагов. В дешевых соединениях они могут быть сделаны из того же алюминия, что и корпус. Такие рычаги быстро изнашиваются, деформируются и перестают обеспечивать надежный прижим. Мы в «РезиноМир» уделяем этому внимание и поставляем камлоки, где рычаги выполнены из более прочных материалов – латуни или нержавеющей стали. Это незначительно увеличивает стоимость, но в разы продлевает срок службы и безопасность соединения. Это та деталь, которая отличает профессиональное оборудование от любительского.»– Виктор Степанов, руководитель отдела промышленных комплектующих «РезиноМир».

Часто задаваемые вопросы (FAQ)
Вопрос: С какими типами камлоков соединяется Тип B?Ответ: Муфта Тип B («мама») может быть соединена только с адаптерами («папами»). Это Тип A (адаптер с внутренней резьбой), Тип E (адаптер с хвостовиком под шланг), Тип F (адаптер с наружной резьбой) и Тип DP (пылезащитная заглушка-адаптер). Соединить две муфты (например, B+B, B+C, B+D) невозможно.
Вопрос: Как правильно закручивать камлок Тип B? Нужен ли уплотнитель для резьбы?Ответ: Да, обязательно. Поскольку используется стандартная трубная резьба BSP, для обеспечения герметичности резьбового соединения необходимо использовать уплотнительные материалы. Это может быть ФУМ-лента, сантехнический лен с пастой или анаэробный герметик. Соединение затягивается с помощью трубного ключа за специальный шестигранник на корпусе.
Вопрос: Можно ли использовать алюминиевый камлок Тип B для пищевых продуктов?Ответ: Не рекомендуется. Алюминий может окисляться, и продукты его окисления могут попасть в продукт. Для пищевой промышленности, фармацевтики и производства напитков следует использовать камлоки из нержавеющей стали (AISI 304 или AISI 316) со специальными пищевыми уплотнениями.
Вопрос: Что делать, если рычаги на муфте стали закрываться слишком легко или, наоборот, слишком туго?Ответ: Легкое закрытие может свидетельствовать об износе уплотнительного кольца – его следует заменить. Если рычаги закрываются слишком туго (при условии использования совместимого адаптера), это может говорить о деформации самого адаптера или попадании грязи в уплотнение. Очистите соединение. Не пытайтесь закрыть рычаги с помощью молотка или трубы – это может привести к поломке и созданию аварийной ситуации.
Для получения исчерпывающей консультации, помощи в выборе алюминиевых камлоков Тип B и комплектующих к ним, а также для оформления заказа с нашего склада в Москве, обращайтесь к специалистам компании «РезиноМир». Мы поможем вам построить надежную и эффективную систему быстроразъемных соединений.
