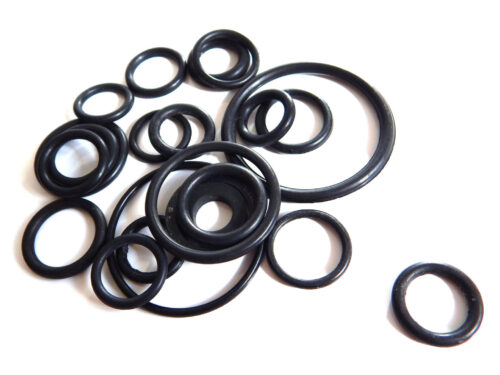

Кольца круглого сечения ГОСТ 9833-61

Кольца уплотнительные по ГОСТ 9833-61: стандарт для техники, проверенной временем
Компания «РезиноМир» предлагает купить в Москве уплотнительные резиновые кольца круглого сечения, соответствующие ГОСТ 9833-61. Этот государственный стандарт, хотя и был заменен в 1973 году на более современный ГОСТ 9833-73, до сих пор остается актуальным для огромного парка машин, станков, агрегатов и приборов, разработанных и произведенных в СССР в 60-е и начале 70-х годов. В технической документации и на чертежах этого оборудования часто содержатся ссылки именно на устаревший стандарт, что создает определенные трудности при подборе уплотнений для ремонта.
Наш глубокий, многолетний опыт в поставках РТИ для ремонтных служб и промышленных предприятий показывает, что правильная идентификация и подбор уплотнения для техники «старой школы» — это залог успешного и качественного ремонта. Попытка установить «похожее» по размеру кольцо современного стандарта не всегда приводит к успеху, так как ГОСТ 9833-61 имел свои особенности в системе маркировки и классификации. Мы, как эксперты в области отечественных стандартов РТИ, помогаем нашим клиентам разобраться в этой номенклатуре, подобрать точное соответствие или найти корректный современный аналог по ГОСТ 9833-73.

Историческая справка: почему ГОСТ 9833-61 до сих пор актуален?
ГОСТ 9833-61 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств» был первым в СССР единым стандартом, который систематизировал типоразмеры и технические требования к уплотнительным кольцам. На его основе были спроектированы тысячи моделей станков, тракторов, автомобилей, гидравлических прессов и другого оборудования, многие из которых, благодаря своей надежности и ремонтопригодности, продолжают работать и сегодня.
При проведении капитального или планового ремонта такого оборудования инженеры и механики обращаются к оригинальной конструкторской документации (паспортам, чертежам), где видят маркировку кольца именно по стандарту 1961 года. Перед ними встает задача найти и заказать деталь, которая формально снята с производства. Именно для решения таких задач и существует категория «Кольца ГОСТ 9833-61» в ассортименте компании «РезиноМир».

Ключевые отличия ГОСТ 9833-61 от современного ГОСТ 9833-73
Хотя оба стандарта описывают кольца круглого сечения, между ними есть ряд существенных различий, которые важно понимать при подборе.
Система маркировки. Это главное отличие.

ГОСТ 9833-61: Маркировка была основана на диаметре уплотняемого штока или цилиндра. Например, кольцо для уплотнения штока диаметром 20 мм имело соответствующее обозначение.

ГОСТ 9833-73: Современный стандарт использует более логичную и универсальную систему, основанную на геометрических размерах самого кольца. Маркировка вида 020-025-30 однозначно описывает кольцо с внутренним диаметром 20 мм, наружным 25 мм и сечением 3.0 мм.

Группы резины. В старом ГОСТе использовалась своя система обозначения групп резины (I, II, III, IV и т.д.), которая отличалась от более поздней классификации.
Размерный ряд. Хотя многие типоразмеры пересекаются, в ГОСТ 9833-61 были уникальные размеры, которые не вошли в основной ряд нового стандарта.

Характеристика
ГОСТ 9833-61 (устаревший)
ГОСТ 9833-73 (действующий)

Принцип маркировки
По диаметру уплотняемой детали (шток/цилиндр)
По размерам самого кольца (d₁ x d₂ x d₃)

Универсальность
Низкая (требуется знание, где стоит кольцо)
Высокая (однозначная идентификация)

Актуальность
Для ремонта старого оборудования
Для всего современного и старого оборудования

Наш подход: от старой маркировки к современному решению
Когда клиент обращается в компанию «РезиноМир» с маркировкой кольца по ГОСТ 9833-61, наши технические специалисты выполняют следующую работу:

Расшифровка старой маркировки: Используя специальные справочники и таблицы соответствия, мы точно определяем исходные геометрические размеры кольца, которые были зашифрованы в старом обозначении.

Подбор точного аналога по ГОСТ 9833-73: В 95% случаев мы находим в действующем стандарте кольцо с абсолютно идентичными размерами (внутренний диаметр, диаметр сечения).

Подбор материала: Исходя из группы резины, указанной в старом ГОСТе, мы подбираем современный аналог с необходимыми свойствами (например, маслобензостойкая резина группы 2 по новому ГОСТу).

Решение для редких размеров: Если точного аналога в стандартном ряду нет, мы можем предложить либо наиболее близкое по размерам кольцо, либо решение в виде изготовления кольца из уплотнительного шнура нужного сечения.

Таким образом, обращаясь к нам, вы получаете не просто отказ «такого не производим», а готовое инженерное решение вашей проблемы.

Цитата главного механика ремонтного завода, клиента «РезиноМир»:«К нам на капремонт поступают станки 60-70-х годов выпуска. Паспорта на них — это наша библия. И там сплошь и рядом маркировки колец по ГОСТу 61-го года. Раньше для снабженцев это был ад. Они не могли понять, что заказывать. Приходилось разбирать узел, вынимать старое кольцо, везти его как образец… Сейчас все просто. Мы отправляем заявку с оригинальной маркировкой в «РезиноМир», а их инженеры сами делают всю работу по «переводу» на современный язык и поставляют нам уже нужные кольца по новому ГОСТу. Это экономит нам дни, а иногда и недели.»

Часто задаваемые вопросы (FAQ)
Вопрос: У меня на чертеже указано «Кольцо 020 ГОСТ 9833-61». Что это значит?Ответ: Это типичная маркировка по старому стандарту. «020» в данном случае, скорее всего, означает диаметр уплотняемого штока — 20 мм. Однако для точного подбора этого недостаточно. Необходимо также знать диаметр сечения кольца и диаметр цилиндра, в котором оно работает. Лучше всего предоставить нам максимально полную информацию с чертежа или, если возможно, измерить посадочное место.
Вопрос: Можно ли просто измерить старое кольцо?Ответ: Можно, но с осторожностью. Старое кольцо, проработавшее много лет, скорее всего, имеет остаточную деформацию (оно «сплющилось» и «усохло»). Его размеры могут отличаться от первоначальных. Измерение посадочной канавки (паза) штангенциркулем является более надежным методом.
Вопрос: А если я поставлю кольцо «примерно» такого же размера?Ответ: Это большой риск. Слишком маленькое по сечению кольцо не создаст нужного уплотняющего усилия и соединение потечет. Слишком большое — будет «закушено» при сборке и срезано. Точность в подборе уплотнений — залог надежности. Допуск на размеры колец и канавок составляет десятые доли миллиметра.
Вопрос: Вы продаете кольца по ГОСТ 9833-61 поштучно?Ответ: Да. Мы понимаем, что для ремонта часто требуется одно или несколько колец. В компании «РезиноМир» вы можете приобрести необходимые вам уплотнения поштучно или любым удобным для вас количеством.
Не позволяйте устаревшим стандартам стать препятствием для качественного ремонта вашей техники. Доверьтесь экспертизе «РезиноМир»! Свяжитесь с нашими техническими специалистами в Москве, сообщите маркировку по ГОСТ 9833-61, и мы оперативно подберем для вас точное и надежное современное решение!
