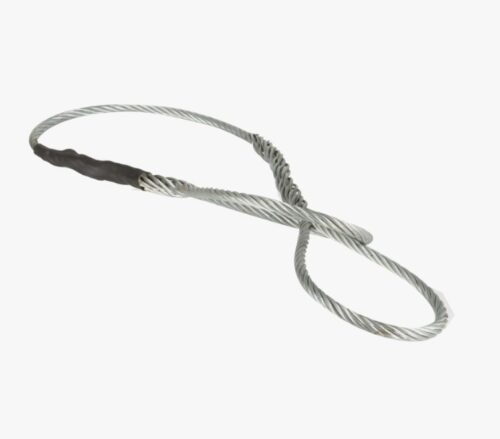

Стропы канатные заплетка ВТК

Стропы канатные заплетка ВТК: конструкция и технология производства

Стропы канатные заплетка ВТК (втулка-коуш) — это грузозахватные приспособления, в которых несущая петля формируется методом механической заплетки конца стального каната с последующей его запрессовкой в стальную коническую втулку, интегрированную с коушем. Их ключевое функциональное назначение — обеспечение максимально безопасного и долговечного соединения для интенсивных и тяжелых такелажных работ. Данный вид изделий решает задачу создания стропа с усиленной и защищенной зоной петли, где функции силового зажима и защиты каната от перетирания совмещены в одной монолитной металлической конструкции.

Технология производства и метод изготовления

Основной метод — комбинированная механическая обработка, включающая заплетку и горячую или холодную запрессовку. Технологический процесс начинается с многослойной заплетки (обычно 3-4 слоя) конца каната. Полученный оголовок запрессовывается в специальную стальную втулку конического профиля, которая конструктивно объединена с коушем. Втулка обжимается под высоким давлением, создавая неразъемное соединение. Коуш, являющийся частью этой детали, обеспечивает правильное распределение нагрузки по канату, исключая его перегиб и перетирание. Данная конструкция сохраняет до 92–95% первоначальной прочности каната.

Применяемые материалы и ключевые свойства

Несущий элемент — стальной канат по ГОСТ 2688-80 или ГОСТ 7669-80 с пределом прочности 1770–2160 МПа. Для московского промышленного региона с его транспортной и строительной спецификой преимущественно применяются канаты с оцинкованным покрытием. Втулка-коуш изготавливается из конструкционной стали марки 35 или 45 с последующей термообработкой (закалкой) для повышения поверхностной твердости и износостойкости. Может наноситься гальваническое покрытие (цинкование) для защиты от коррозии.

Нормативная база и технические параметры

Производство и эксплуатация строп канатных заплетка ВТК регламентированы:

• ГОСТ 25573-82: «Стропы канатные для строительства. Технические условия».

• ПБ 10-382-00: «Правила устройства и безопасной эксплуатации грузоподъемных кранов». Устанавливает коэффициент запаса прочности не менее 6:1.

• РД 24-СНК-01-01: «Типовая инструкция по безопасному проведению такелажных работ на объектах нефтегазовой отрасли». Часто ссылается на подобные усиленные конструкции для ответственных подъемов.

Типовой диапазон характеристик:

• Грузоподъемность (Г/р): от 5 до 100 т и более.

• Длина ветви: от 2 до 20 м.

• Диапазон диаметров каната: от 16 до 60 мм.

• Диапазон рабочих температур: от -60°С до +100°С.

Сравнительный анализ и сферы применения строп ВТК

Отличия от других типов заплетки и практические рекомендации

Конструкция строп канатных заплетка ВТК является наиболее усиленной среди стандартных решений. Ее ключевая особенность — монолитная металлическая деталь (втулка-коуш), выполняющая три функции: силовой зажим, защита от износа и формирование правильного радиуса изгиба.

Сравнительная таблица характеристик строп ВТК с другими типами:

Экспертное уточнение: При выборе строп канатных заплетка ВТК необходимо учитывать, что жесткая конструкция втулки-коуша задает фиксированный минимальный радиус петли. Это ограничивает возможность строповки за малогабаритные элементы. Перед закупкой следует сверить внутренний диаметр коуша с типовыми размерами грузозахватных точек на предприятии.

Сферы и примеры применения в Москве и Московской области

Конструкция строп канатных заплетка ВТК оптимальна для отраслей с высокими требованиями к безопасности и ресурсу такелажного оснащения:

• Энергетическое машиностроение и тяжелая промышленность: Монтаж турбоагрегатов на предприятиях энергомашиностроения, подъем крупных станин и прессов.

• Строительство уникальных объектов и мостов: Работы на высоте со сборными железобетонными и стальными конструкциями, где критичен контроль за состоянием стропа.

• Нефтегазовая инфраструктура: Такелаж крупного оборудования на НПЗ и компрессорных станциях в рамках плановых ремонтов, где действуют строгие корпоративные стандарты (РД 24-СНК).

• Металлургические и металлообрабатывающие комбинаты: Регулярная работа с тяжеловесными слитками, прокатом и оборудованием в условиях цехов.

Критерии выбора строп канатных заплетка ВТК:

1. Работа с грузами массой от 10 тонн на постоянной основе.

2. Необходимость максимальной защиты каната в зоне петли от абразивного износа и усталостного разрушения от перегиба.

3. Требования внутренних регламентов безопасности, предписывающих использование неразборных и легко контролируемых соединений.

4. Работы в условиях агрессивной среды (стройплощадка, цех), где требуется коррозионная стойкость всего узла.

Компания «РезиноМир» работает с корпоративными клиентами — юридическими лицами и индивидуальными предпринимателями в Москве и Московской области. Расчеты осуществляются по безналичной системе в рамках договора. Собственный складской комплекс позволяет организовать оперативную отгрузку строп канатных заплетка ВТК стандартных типоразмеров. Для технических консультаций и расчета стоимости изделий под конкретные задачи инженерная служба доступна по электронной почте moscow@rti-land.ru и телефону +7 (499) 322-38-68.

Ответы на частые вопросы (FAQ)

В чем основное преимущество конструкции ВТК перед комбинацией «отдельный коуш + зажим»?
Основное преимущество — исключение человеческого фактора при монтаже и эксплуатации. В сборной конструкции всегда существует риск неправильной установки коуша, недостаточной затяжки болтов или их постепенного ослабления от вибрации. В стропах канатных заплетка ВТК узел формируется и обжимается один раз в заводских условиях с контролем качества, что гарантирует стабильность характеристик на протяжении всего срока службы. Это также упрощает ежесменный осмотр — контролируется состояние одной монолитной детали, а не нескольких элементов.

Как оценить ресурс и провести браковку стропа ВТК?
Ресурс определяется, в первую очередь, состоянием каната и зоны его контакта с коушем. Браковка проводится по следующим критериям:

• Втулка-коуш: Глубокие задиры или выработка в зоне контакта с канатом, изменяющая геометрию канавки; трещины; коррозия, приводящая к уменьшению сечения детали.

• Канат у краев втулки: Обрыв проволок, коррозия, уменьшение диаметра — стандартные признаки по ГОСТ 25573-82.

• Канат на свободной ветви: Износ, коррозия, деформация.
  Дефект любого из элементов является основанием для вывода стропа из эксплуатации.

Возможно ли производство строп ВТК на заказ под нестандартные грузы?
Да, компания «РезиноМир» предлагает изготовление строп канатных заплетка ВТК по индивидуальным техническим требованиям. Это включает производство с заданными параметрами: нестандартная грузоподъемность (с применением канатов большего диаметра или повышенной марки прочности), специфическая конфигурация коуша (например, удлиненная) для строповки за уникальные элементы, а также изготовление из специальных материалов (нержавеющая сталь для втулки, канат с покрытием). Для запуска требуется предоставление чертежа или подробного технического задания для инженерной проработки и расчета стоимости.
