Стропы канатные заплетка БТС

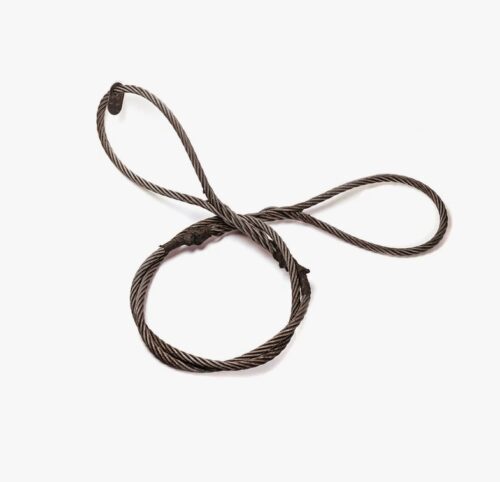

Стропы канатные заплетка БТС: конструкция и технология изготовления

Стропы канатные заплетка БТС относятся к группе петлевых стропов повышенной грузоподъемности, представляющих собой отрезок стального каната с петлями на концах, сформированными методом ручной или машинной заплетки. Такие изделия применяются как самостоятельные грузозахватные элементы или как ветви в составе многоветвевых систем, когда требуется гибкое обхватывание груза по контуру, работа с тары и металлоконструкциями сложной геометрии и снижение риска повреждения поверхностей при строповке. В промышленных проектах Москвы и Московской области стропы канатные заплетка БТС решают задачу безопасного подъема массивных грузов при ограниченной высоте, сложной схеме зацепления и высоких требованиях к устойчивости каната к динамическим нагрузкам.​

Конфигурация петлевого стропа БТС

Стропы канатные заплетка БТС по конструкции близки к типу СКП (строп канатный петлевой) и представляют собой стальной канат с двумя петлями на концах, предназначенными для надевания на крюк крана, захваты, рым‑болты или элементы траверсы. В отличие от ветвей ВК, которые комплектуются коушами и соединительной арматурой, петлевой строп БТС ориентирован на непосредственный контакт с грузом и позволяет выполнять обвязку, удавки и комбинированные схемы строповки с охватом.​

В зависимости от назначения длина стропа выбирается в диапазоне от 1,0 м до 20,0 м с шагом, указанным в технической документации производителя, при этом допустимое отклонение длины ветвей или петель не должно превышать 1% согласно РД 10‑33‑93. Грузоподъемность стропов БТС привязывается к типоразмерному ряду, принятому в РД 10‑33‑93 и ГОСТ 25573‑82, обычно от 0,5 т до 32 т и выше, с промежуточными значениями 0,63 т, 1,0 т, 1,6 т, 3,2 т, 5,0 т, 6,3 т, 8,0 т, 12,5 т, 16 т, 20 т, 25 т и 32 т.​

Метод заплетки и его особенности

Заплетка стропа БТС выполняется путем расплетания части каната на отдельные пряди, их последовательного переплетения с основным канатом и фиксации свободных концов. Количество «проколов» прядей и длина участка заплетки регламентируются РД 10‑231‑98: для каждого диаметра каната установлено минимальное число пересечений с несущей частью и минимальная длина зоны заплетки, что обеспечивает требуемый запас прочности.​

В отличие от опрессовки алюминиевой втулкой, заплетка сохраняет гибкость каната в зоне петли и позволяет визуально контролировать состояние проволок и наличие обрывов, коррозии и деформаций. При увеличении нагрузки проволоки в зоне заплетки дополнительно прижимаются друг к другу, что повышает трение между ними и сопротивление разъединению прядей. Для предотвращения травм персонала торцы прядей после завершения заплетки изолируются обмоткой, исключающей выступающие острые проволоки.​

Важно: использование стропов канатных заплетка БТС на грузах с острыми кромками без защитных прокладок приводит к локальному надрезу проволок и ускоренному накоплению повреждений в зоне обхвата.​

Материалы стального каната и фурнитуры

Для изготовления стропов канатных заплетка БТС применяются стальные канаты круглопрядной конструкции по ГОСТ 2688‑80 и сопутствующим стандартам по сортаменту, с органическим или металлическим сердечником в зависимости от требуемой гибкости и температурного режима. Типовая конструкция ЛК‑Р 6×19 или 6×37 обеспечивает компромисс между гибкостью и разрывным усилием; для диаметров 12–32 мм разрывные усилия по ГОСТ 2688‑80 находятся в диапазоне от десятков до сотен килоньютонов, что позволяет формировать стропы с грузоподъемностью до 30–32 т.​

Фурнитура (коуши, соединительные элементы, при необходимости — крюки) выполняется из углеродистой и низколегированной стали, удовлетворяющей требованиям к ударной вязкости и прочности в температурном диапазоне от −40 °С до +100 °С, а для исполнения ХЛ — до −60 °С по ГОСТ 15150. На поверхностях применяется антикоррозионная обработка, что важно для эксплуатации петлевых стропов БТС на открытых площадках и при хранении в условиях повышенной влажности Московского региона.​

Нормативная база и технические параметры стропов канатных заплетка БТС

Стандарты и требования к конструкции

Канатные стропы петлевого типа (СКП, БТС и близкие по конструкции исполнения) изготавливаются с учетом требований ГОСТ 25573‑82 по грузоподъемным стропам и руководящих документов РД 10‑33‑93 «Стропы грузовые общего назначения. Требования к устройству и безопасной эксплуатации» и РД 10‑231‑98. ГОСТ 25573‑82 задает типы стропов, диаметр каната, длину, допустимые нагрузки, а также требования к бирке, где должны быть указаны тип, грузоподъемность, длина, дата изготовления и обозначение производителя.​

РД 10‑33‑93 и РД 10‑231‑98 описывают обязательные процедуры входного контроля, периодического осмотра, критерии браковки по числу обрывов проволок, коррозии, деформациям и повреждениям заплетанных зон. Для стропов БТС регламентируется также максимально допустимое отклонение длины и требования по совпадению длины петель, если строп используется как ветвь в составе многоветвевых систем.​

Типоразмеры и сравнительная характеристика

Номенклатура стропов канатных заплетка БТС ориентируется на типовой ряд грузоподъемностей и диаметров каната, где выбор выполняется по расчетной нагрузке и требуемой длине. Сравнительно с опрессованными петлевыми стропами, изделия с заплеткой обеспечивают повышенную гибкость и удобство при обвязке.​

При выборе конкретного типоразмера БТС учитываются масса груза, схема строповки (обхват, удавка, «корзина»), требуемая длина стропа и минимальный радиус кривизны, допустимый для применяемого каната согласно ГОСТ 2688‑80.​

Применение стропов канатных заплетка БТС и рекомендации по выбору для московских объектов

Основные отрасли применения

В промышленном комплексе Москвы и Московской области стропы канатные заплетка БТС используют в ситуациях, где требуется плотный охват и высокая гибкость грузозахватного элемента. Наиболее типичны следующие сценарии:​

• лесопереработка и складирование пиломатериалов (формирование пакетов, обвязка пачек доски и бруса);

• металлоторговля и металлоконструкции (пакеты сортового и листового проката, пространственные фермы, рамы, сборочные единицы);​

• логистика и складские комплексы (работа с тарой, паллетами, нестандартными контейнерами, где требуется мягкий охват и минимальное повреждение поверхности груза).​

Перечень отраслей определяется технологическими картами предприятий и инструкциями по строповке, где фиксируются допустимые схемы применения петлевых стропов и ограничительные углы в зацеплении.​

Критерии подбора стропов БТС для эксплуатации в Московском регионе

Инженер, подбирающий стропы канатные заплетка БТС для объекта, учитывает ряд факторов, связанных с нагрузкой, режимом эксплуатации и климатом:​

1. Рабочая масса и габариты груза. Грузоподъемность стропа выбирается из ряда, регламентированного РД 10‑33‑93, с учетом коэффициента запаса и максимальной массы единичного груза. При обвязке пакетов решающим становится не только общий вес, но и распределение нагрузки по канату при той или иной схеме строповки.​

2. Тип поверхности и геометрия. Для остроугольных кромок вводятся дополнительные коуши и защитные накладки; при наличии деликатного покрытия (лак, цинк, композитные оболочки) выбирают больший радиус охвата и мягкие прокладки.​

3. Температурный режим и атмосферное воздействие. В условиях Московской области диапазон эксплуатационных температур от −30 °С до +30 °С для петлевых стропов БТС покрывается стандартным исполнением, но при работе при более низких температурах рассматривают исполнение ХЛ с канатами по ГОСТ 3071 и ГОСТ 3079.​

4. Интенсивность использования. При высоком цикле подъемных операций в технологической цепочке создают систему планового контроля с фиксацией числа обрывов проволок, уменьшения диаметра и коррозионных повреждений, опираясь на критерии браковки РД 10‑33‑93 и РД 10‑231‑98.​

Компания «РезиноМир» ориентируется на сопровождение промышленных клиентов Москвы и Московской области, предлагает подбор стропов канатных заплетка БТС под чертежи и технологические карты, консалтинг по выбору схем строповки и типоразмеров, поставку изделий оптом и под заказ для юридических лиц и индивидуальных предпринимателей с безналичной оплатой и оперативной отгрузкой по региону; для согласования параметров и расчета стоимости доступны контакты moscow@rti-land.ru и +7 (499) 322‑38‑68.​

FAQ по стропам канатным заплетка БТС

Как определить необходимую длину стропа БТС при работе в схеме «удавка»?
Расчетной длиной считается расстояние от точки крепления на крюке до наиболее удаленной точки обхвата груза с учетом требуемого перекрытия петли и допустимого радиуса перегиба каната. При проектировании схемы используют геометрическую модель обвязки, строят треугольник сил и проверяют, чтобы изгибающие и растягивающие нагрузки не превышали рекомендуемые значения для выбранного диаметра каната по ГОСТ 2688‑80.​

Чем стропы канатные заплетка БТС отличаются по ресурсу от опрессованных петлевых стропов?
Заплетанные стропы проявляют более высокую гибкость на концах и лучше работают при обвязке и удавках, что уменьшает локальные изгибы и перекосы в зонах контакта. Опрессованные стропы сохраняют стабильную геометрию петли и удобны при стандартной строповке за крюк, но требуют регулярного контроля втулки и прилегающих участков каната по методикам неразрушающего контроля.​

Какой регламент осмотра стропов БТС допустим для интенсивной эксплуатации на строительных площадках Москвы?
РД 10‑33‑93 предусматривает предварительный осмотр перед каждой сменой, а также периодический подробный дефектаж с подсчетом обрывов проволок, измерением диаметров и проверкой заплетанных участков. Частота углубленных проверок определяется локальными инструкциями по охране труда и интенсивностью использования оборудования, но в любом случае при выявлении повреждений сверх допустимых норм строп подлежит немедленному выводу из эксплуатации.​

Возможно ли изготовление стропов канатных заплетка БТС под заказ по нестандартным длинам и схемам применения?
Руководящие документы допускают изготовление стропов по рабочим чертежам и техническим условиям эксплуатирующей организации при условии соблюдения требований ГОСТ 25573‑82 и РД 10‑33‑93 к длине заплетки, диаметрам канатов и допустимым нагрузкам. В таких случаях в паспорте изделия фиксируются фактические длины, тип петель, схемы рекомендованной строповки и предельно допустимые нагрузки для выбранного варианта применения.​

Какие факторы сильнее всего влияют на срок службы стропа БТС в агрессивной среде?
Ключевыми факторами являются коррозионная активность среды, абразивное воздействие на проволоки, частота циклов нагружения и качество защиты каната во время хранения. Для объектов с высокой влажностью, химическим воздействием или запыленностью дополнительно рассматривают канаты с повышенной коррозионной стойкостью, более частый дефектаж и ограничение допустимых сроков эксплуатации по внутренним регламентам предприятия.
