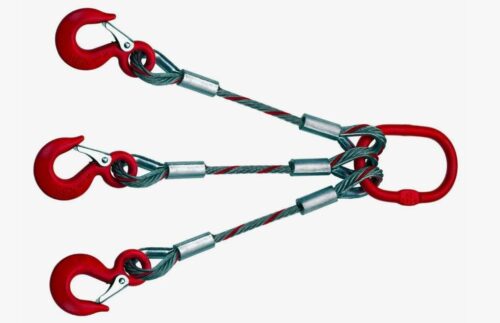

Стропы канатные трехветвевые с опрессованными коушами (тип 3СК) представляют собой грузозахватное устройство, состоящее из трех несущих элементов из стального каната, объединенных верхним звеном (звеном для навески) и оснащенных на концах захватными органами. Функциональное назначение данных изделий заключается в обеспечении стабильной строповки и подъема крупногабаритных грузов, имеющих три точки крепления или требующих распределения веса на три опоры для сохранения геометрической целостности. Основная инженерная задача, решаемая с применением строп 3СК, — минимизация риска опрокидывания и деформации поднимаемых объектов за счет формирования пространственной треугольной схемы захвата, которая обеспечивает равномерное распределение механических напряжений.
Стропы канатные опрессовка 3СК: технология и конструктивные особенности
Технология производства строп данного типа базируется на методе холодной опрессовки (обжатия) концевых участков каната цилиндрическими алюминиевыми или стальными втулками. Процесс осуществляется на гидравлических прессах с контролируемым усилием, что позволяет создать неразъемное соединение, сохраняющее до 95–100% разрывной прочности каната. В отличие от узловых креплений, опрессовка предотвращает перегиб проволок и концентрацию усталостных напряжений в зоне крепления, что существенно увеличивает ресурс эксплуатации изделия при циклических нагрузках.
В конструкции строп канатные опрессовка 3СК используются стальные канаты двойной свивки типа ЛК-О (линейное касание проволок), соответствующие ГОСТ 3241-91. Сердечник каната может быть органическим (с пропиткой антикоррозионными вяжущими) или металлическим. Применение канатов с металлическим сердечником целесообразно в условиях высоких температур или значительных поперечных сжимающих усилий. Оцинкованное покрытие проволок (группа Ж) обеспечивает защиту от атмосферной коррозии, что критически важно при эксплуатации на открытых площадках.
Нормативное регулирование и материалы
Для изготовления ответственных грузозахватных устройств применяется проволока из углеродистой стали марок 70, 80, 85 с временным сопротивлением разрыву 1570–1960 МПа. Втулки для опрессовки изготавливаются из алюминиевого сплава АД31Т1 или стали Ст3сп5. Выбор материала втулки зависит от условий эксплуатации: алюминий используется в стандартных условиях, стальные втулки применяются при высоких температурах или наличии абразивной пыли.
Деятельность по производству и эксплуатации регулируется следующими нормативными актами:
- ГОСТ 25573-82: «Стропы грузовые ленточные и канатные. Общие технические условия».
- ПБ 10-382-00: Правила устройства и безопасной эксплуатации грузоподъемных кранов.
- РД 10-33-93: Требования к устройству и безопасной эксплуатации грузозахватных приспособлений.
Технические параметры и назначение строп канатные опрессовка 3СК
Ключевым фактором при выборе оборудования является соответствие грузоподъемности стропа массе перемещаемого груза с учетом угла между ветвями. Трехветвевая схема обладает высокой устойчивостью, однако требует точного расчета нагрузки на каждую ветвь. Ниже представлена таблица зависимости грузоподъемности от диаметра каната и режима работы.
| Диаметр каната, мм | Разрывное усилие каната, кН (не менее) | Грузоподъемность 3СК, т (режим М) | Допускаемая нагрузка на одну ветвь, кН (при угле 45°) |
|---|---|---|---|
| 11,0 | 71,5 | 0,80 | 3,7 |
| 13,0 | 99,0 | 1,25 | 5,7 |
| 19,5 | 216,0 | 3,15 | 14,5 |
| 25,0 | 360,0 | 5,00 | 23,0 |
| 32,5 | 615,0 | 8,00 | 36,8 |
Примечание: Значения указаны для режима эксплуатации «М» (машинный) с коэффициентом запаса прочности 5. При угле между ветвями более 45° происходит резкое увеличение усилия в канатах.
Расчет нагрузок и монтаж
При использовании строп канатные опрессовка 3СК необходимо учитывать, что при неравномерном распределении массы груза или несимметричном расположении центра тяжести одна из ветвей может нести нагрузку, значительно превышающую расчетную (до 100% от веса груза в предельных случаях). Инженерные расчеты производятся исходя из предположения, что центр тяжести находится в геометрическом центре треугольника, образованного точками строповки. Если данное условие не соблюдается, грузоподъемность стропа должна быть снижена, либо схема строповки пересмотрена.
Важно: Запрещается крепить ветви стропа к одной точке груза или использовать стяжки для объединения соседних ветвей, так как это изменяет расчетную схему и может привести к превышению допустимых напряжений в канатах и разрушению узла опрессовки.
Сферы применения
Трехветвевые стропы находят применение в отраслях, где требуются манипуляции с длинномерными, плоскими или объемными грузами, имеющими три специальные петли или цапфы. Конструкция позволяет избежать скручивания изделия при подъеме.
Основные отрасли эксплуатации включают:
- Строительство: Монтаж ферменных конструкций, кровельных покрытий, трубопроводных секций.
- Машиностроение: Подъем корпусных деталей, станин, крупных узлов агрегатов.
- Энергетика: Транспортировка трансформаторов, котельного оборудования, панелей атомных реакторов (в специальных исполнениях).
- Судостроение: Спуск на воду и подъем судовых модулей, монтаж палубных надстроек.
Компания «РезиноМир» обеспечивает промышленные предприятия Москвы и Московской области сертифицированным такелажным оборудованием. Организация предлагает комплексную поставку изделий как из типового ассортимента, так и изготовление изделий под заказ по чертежам заказчика. В работе с клиентами делается упор на соблюдение технических требований и сроков. Компания взаимодействует с юридическими лицами и индивидуальными предпринимателями, принимая к оплате безналичный расчет. Оперативная отгрузка со склада позволяет минимизировать простои производства. Для уточнения технических характеристик, получения консультации инженера и расчета стоимости партии целесообразно направить запрос на электронную почту moscow@rti-land.ru или связаться со специалистами по телефону +7 (499) 322-38-68.
Вопросы и ответы
1. Можно ли использовать стропы 3СК для подъема грузов, имеющих только две точки крепления?
Использование трехветвевого стропа для грузов с двумя точками крепления не рекомендуется без применения специальных траверс или балансиров. При попытке стянуть две ветви на одну точку нагрузка на соединительное звено стропа и канаты возрастает непредсказуемо, нарушается геометрия захвата, что создает риск обрыва. В данном случае рациональнее применять стропы типа 2СК.
2. Как часто проводится осмотр строп канатных с опрессовкой?
Периодичность осмотра определяется правилами ПБ 10-382-00. Полный осмотр должен проводиться не реже одного раза в 6 месяцев, а при интенсивном режиме работы — ежемесячно. Внеочередной осмотр осуществляется после значительных нагрузок (близких к предельным), воздействия ударных нагрузок или обнаружения визуальных дефектов. При обнаружении обрыва проволок более 10% на шаге свивки или деформации втулок строп подлежит изъятию.
3. Как влияет угол между ветвями на грузоподъемность стропа 3СК?
С увеличением угла между ветвями (максимальный допустимый угол — 90°) возрастает усилие в каждой ветви. При угле 90° нагрузка на ветвь превышает вес части груза, приходящийся на нее, в 1,4 раза. При углах свыше 90° в канатах возникают сжимающие и изгибающие усилия, которые могут привести к сплющиванию каната в месте опрессовки или разрушению коуша. Проектировщики такелажных схем стремятся поддерживать рабочий угол в диапазоне 30–60°.
