Подшипники шарнирные

Принцип свободы движения: Назначение и конструкция шарнирных подшипников
В мире механизмов, где движения сложны и многогранны, а нагрузки достигают колоссальных значений, вращение является далеко не единственной задачей. Существует огромный класс узлов, требующих не вращения, а медленных колебательных (осциллирующих), поворотных и самоустанавливающихся движений, часто в нескольких плоскостях одновременно. Именно для таких условий были созданы подшипники шарнирные, также известные в международной практике как сферические подшипники скольжения (Spherical Plain Bearings). В отличие от подшипников качения с их шариками и роликами, здесь принцип работы основан на скольжении. Конструкция гениальна в своей простоте: внутреннее кольцо с выпуклой сферической наружной поверхностью идеально подогнано к наружному кольцу с вогнутой сферической внутренней поверхностью. Этот сферический контакт позволяет внутреннему кольцу свободно наклоняться и поворачиваться относительно наружного, компенсируя значительные перекосы и несоосности валов и корпусов. Их задача — не обеспечивать высокую скорость, а передавать огромные, часто ударные, нагрузки при медленных движениях. Если вам необходимо купить подшипники шарнирные в Москве для ответственных узлов, понимание их классификации и особенностей является ключом к безаварийной эксплуатации.

Обслуживаемые или необслуживаемые: Ключевой выбор, определяющий всё
Все многообразие шарнирных подшипников делится на две большие, принципиально разные группы, выбор между которыми диктуется условиями эксплуатации, требованиями к обслуживанию и бюджетом.

1. Обслуживаемые подшипники (пара трения «Сталь/Сталь»)
Это классическая, проверенная временем конструкция. Внутреннее и наружное кольца изготовлены из высокопрочной подшипниковой стали, закалены, а их рабочие поверхности отшлифованы и часто покрыты фосфатом и дисульфидом молибдена для улучшения приработки.

Принцип работы: Эффективность такого подшипника напрямую зависит от наличия смазочного материала между скользящими поверхностями. Он требует регулярного технического обслуживания — пополнения пластичной смазки через специальные смазочные канавки и отверстия.

Преимущества: Высочайшая устойчивость к ударным и знакопеременным нагрузкам, долговечность при правильном обслуживании, относительно невысокая стоимость.

Недостатки: Необходимость постоянного контроля и пополнения смазки, что усложняет и удорожает эксплуатацию.

2. Необслуживаемые подшипники (самосмазывающиеся)
Это современное и технологичное решение, исключающее необходимость в регулярной смазке. Эффект достигается за счет использования композитных материалов в паре трения.

Принцип работы: Между стальными кольцами находится слой материала с чрезвычайно низким коэффициентом трения. Это может быть ткань из PTFE (тефлона), металлополимерные композиты или другие полимерные вкладыши.

Преимущества: Не требуют смазки в течение всего срока службы, работают «насухую», что идеально для пищевой промышленности или чистых производств. Обладают стабильно низким коэффициентом трения.

Недостатки: Более чувствительны к сильным ударным нагрузкам и абразивным загрязнениям по сравнению с парой «Сталь/Сталь». Как правило, имеют более высокую стоимость.

Выбор между обслуживаемым и необслуживаемым шарнирным подшипником — это стратегическое решение. «Сталь/Сталь» — это выбор для брутальных, ударных нагрузок, где доступ для обслуживания не затруднен. Самосмазывающиеся — это выбор для труднодоступных узлов и «чистых» применений, где цена ошибки при пропущенном ТО слишком высока.

Характеристика
Обслуживаемые (Сталь/Сталь)
Необслуживаемые (PTFE и др.)

Техническое обслуживание
Требуется регулярная смазка
Не требуется

Устойчивость к ударам
Очень высокая
Умеренная

Коэффициент трения
Низкий (при наличии смазки)
Стабильно очень низкий

Рабочая скорость
Очень низкая
Очень низкая

Начальная стоимость
Ниже
Выше

Эксплуатационные расходы
Выше (смазка, работа)
Практически отсутствуют

Типичное применение
Карьерная техника, тяжелое машиностроение
Гидроцилиндры, пищевое оборудование, конвейеры

Типы, серии и шарнирные головки: Расширяя возможности
Помимо основной классификации, шарнирные подшипники имеют различные конструктивные исполнения. В России широко используется стандарт ГОСТ 3635-78, определяющий типы Ш, ШС, ШСП и другие. В международной практике используется система ISO, где базовые серии обозначаются как GE.

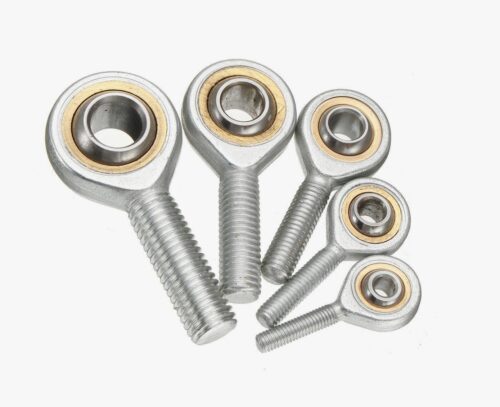

Шарнирные головки (наконечники тяг, Rod Ends):Это отдельный, чрезвычайно востребованный класс изделий. Шарнирная головка представляет собой узел, в котором шарнирный подшипник уже встроен в литой или кованый корпус с резьбовым хвостовиком. Это готовое решение для создания шарнирных сочленений в рычажных системах, рулевых тягах, пневмо- и гидроцилиндрах.

Типы: Бывают с внутренней (female) или наружной (male) резьбой, с правой или левой резьбой.

Исполнение: Как и подшипники, бывают обслуживаемыми («Сталь/Сталь») и необслуживаемыми.

Сферы применения и ассортимент компании «РезиноМир»
Благодаря своей способности выдерживать тяжелые радиальные, осевые и комбинированные нагрузки при медленных качательных движениях, шарнирные подшипники незаменимы в самых суровых условиях. Если вы планируете купить подшипники шарнирные в Москве, ваше оборудование, скорее всего, относится к одной из этих отраслей:

Строительная и карьерная техника: Шарниры сочленения стрел, рукоятей и ковшей экскаваторов, погрузчиков, бульдозеров. Опоры гидроцилиндров.

Гидравлика и пневматика: Проушины и штоки гидро- и пневмоцилиндров.

Сельскохозяйственная техника: Узлы навески тракторов, шарниры рулевых тяг и подвески.

Транспортное машиностроение: Элементы подвески и рулевого управления грузовых автомобилей, железнодорожных вагонов.

Промышленное оборудование: Шарнирные узлы прессов, ножниц, металлургического и горно-обогатительного оборудования.

Компания «РезиноМир» предлагает со своего склада в Москве широчайший ассортимент шарнирных подшипников и головок. У нас вы найдете как обслуживаемые подшипники серий Ш, ШС по ГОСТ, так и необслуживаемые аналоги серии GE. Мы поможем подобрать необходимый компонент по размерам, нагрузкам и условиям эксплуатации. Наши специалисты предоставят полную техническую консультацию, чтобы вы были уверены в правильности своего выбора для обеспечения максимального ресурса вашего оборудования.

Часто задаваемые вопросы
Вопрос: В чем разница между подшипником ШС и GE?Ответ: В большинстве случаев это аналогичные по размерам и назначению подшипники. ШС — это обозначение по ГОСТ, GE — по международному стандарту ISO. Однако могут быть незначительные отличия в допусках или материалах, поэтому при замене импортного подшипника на отечественный (или наоборот) рекомендуется проконсультироваться со специалистом.
Вопрос: Как часто нужно смазывать обслуживаемый шарнирный подшипник «Сталь/Сталь»?Ответ: Периодичность смазки зависит от условий эксплуатации: частоты и угла качания, величины нагрузки, температуры и степени загрязненности. В тяжелых условиях (например, на ковше экскаватора) смазку необходимо пополнять ежедневно или даже каждую смену. В менее нагруженных узлах — еженедельно или ежемесячно. Главный ориентир — инструкция по эксплуатации конкретной машины.
Вопрос: Могут ли шарнирные подшипники вращаться?Ответ: Они не предназначены для постоянного вращения на высоких скоростях. Их стихия — медленные качательные и поворотные движения. При попытке использовать их как подшипник вращения произойдет быстрый перегрев и катастрофический износ скользящих поверхностей.
Вопрос: Что такое шарнирная головка и чем она отличается от подшипника?Ответ: Шарнирный подшипник — это отдельный компонент (внутреннее и наружное кольца). Шарнирная головка — это готовый узел, где этот подшипник уже установлен в корпус с резьбовым стержнем или отверстием. Это упрощает создание рычажных и тяговых механизмов.
Вопрос: Как правильно подобрать и заказать шарнирный подшипник в «РезиноМир»?Ответ: Для точного подбора нам необходима либо маркировка старого подшипника (например, ШС30 или GE30), либо его точные размеры: внутренний диаметр, наружный диаметр и ширина колец. Также важно указать, какой тип вам нужен — обслуживаемый или необслуживаемый. Наши специалисты в Москве оперативно подберут для вас нужный товар из наличия.
