Уплотнители для трансформаторов

Герметичность трансформатора: критическая роль уплотнительных элементов
Силовой масляный трансформатор — это сложное и дорогостоящее оборудование, являющееся ключевым звеном в любой системе электроснабжения. Его надежность и долговечность напрямую зависят от состояния внутренних компонентов и, в первую очередь, от качества трансформаторного масла, которое выполняет функции диэлектрика и охлаждающей среды. Сохранение герметичности бака трансформатора — это первостепенная задача, решение которой возложено на, казалось бы, простые детали — уплотнители. В компании «РезиноМир» мы обладаем глубоким пониманием этой ответственности и предлагаем в Москве только качественные, проверенные уплотнения, от которых зависит безаварийная работа энергосистем.
Любая, даже самая незначительная утечка масла или, что еще опаснее, попадание внутрь бака атмосферной влаги и пыли, может привести к катастрофическим последствиям. Утечка масла снижает уровень охлаждения, что ведет к перегреву обмоток и может вызвать возгорание. Проникновение влаги резко ухудшает диэлектрические свойства масла, что многократно повышает риск внутреннего пробоя и короткого замыкания. Именно поэтому уплотнители для вводов, люков, радиаторов и фланцев — это не расходный материал, на котором можно экономить, а важнейший компонент, обеспечивающий безопасность и стабильность работы всего электрооборудования.

Ключевой фактор: выбор правильного материала уплотнения
Условия работы уплотнений в трансформаторе крайне специфичны. Они должны выдерживать длительный контакт с горячим трансформаторным маслом, противостоять воздействию кислорода и ультрафиолета, а также сохранять эластичность в широком диапазоне температур. Выбор материала является определяющим фактором для срока службы уплотнения.

МБС (Маслобензостойкая резина)
Это наиболее распространенный и стандартный материал для изготовления трансформаторных уплотнений. Маслобензостойкая резина, соответствующая ГОСТ, специально разработана для работы в среде минеральных масел, нефтепродуктов и смазок. Она обладает хорошей эластичностью, достаточной термостойкостью (обычно до +80°C / +100°C) и является экономически эффективным решением для большинства стандартных силовых и распределительных трансформаторов. В каталоге «РезиноМир» представлены уплотнения из высококачественной МБС-резины, которая обеспечивает надежную герметизацию на протяжении всего межремонтного периода.

FPM/FKM (Фторкаучук, Viton®)
Когда речь идет о трансформаторах, работающих в условиях повышенных температур, в агрессивной промышленной атмосфере или при использовании специальных синтетических масел, выбор смещается в сторону фторкаучука. Viton® — это материал премиум-класса, обладающий выдающимися характеристиками. Его термостойкость достигает +200°C и выше, он абсолютно инертен к большинству химических соединений и масел, а также обладает превосходной стойкостью к старению и озону. Уплотнения из FPM/FKM являются бескомпромиссным решением для самых ответственных и тяжело нагруженных трансформаторов, где цена ошибки слишком высока.

Силикон (VMQ) и другие специальные эластомеры
В некоторых случаях, особенно для оборудования, эксплуатируемого в условиях крайнего севера или, наоборот, в жарком климате, могут применяться уплотнения из силиконовых компаундов. Силикон обладает уникально широким температурным диапазоном (от -60°C до +200°C и выше), но его совместимость с некоторыми типами трансформаторных масел требует отдельного рассмотрения.
Для наглядного сравнения основных материалов приведем таблицу.

Характеристика
МБС-резина (NBR)
Фторкаучук (FPM/Viton)

Рабочая температура
~ от -30°C до +100°C
~ от -20°C до +200°C

Стойкость к трансформаторному маслу
Хорошая / Отличная
Превосходная

Стойкость к атмосферным воздействиям
Удовлетворительная
Отличная

Долговечность
Стандартная
Повышенная

Стоимость
Базовая
Высокая

Основное применение
Стандартные силовые и распределительные трансформаторы
Высоконагруженные трансформаторы, спецтехника, химические производства

Комментарий эксперта «РезиноМир»:«Самая распространенная ошибка, которую мы видим, — это попытка использовать для уплотнения трансформатора обычную резину общего назначения или, что еще хуже, автомобильные герметики. Такая «экономия» заканчивается течью уже через несколько месяцев. Трансформаторное масло — специфическая среда, и только профильные материалы, такие как МБС или Viton, могут гарантировать герметичность на годы вперед. Мы в Москве всегда настоятельно рекомендуем использовать только сертифицированные уплотнения, предназначенные именно для электротехнического оборудования.»

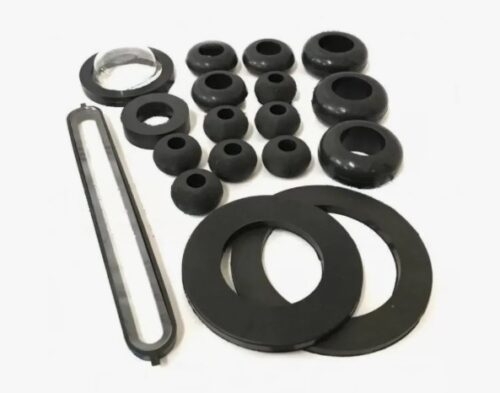

Основные типы уплотнений для трансформаторов и их назначение
Конструкция трансформатора предполагает наличие множества разъемных соединений, каждое из которых требует своего типа уплотнения.

Уплотнения вводов (проходных изоляторов): Это кольца или фасонные прокладки, которые герметизируют места установки фарфоровых или полимерных изоляторов на крышке или стенках бака. Это одна из самых ответственных зон, так как здесь сочетается высокое напряжение и необходимость надежной герметизации.

Уплотнения крышки и люков: Для герметизации основного разъема бака, а также смотровых и монтажных люков, чаще всего используются уплотнительные шнуры прямоугольного или круглого сечения, которые укладываются в специальный паз.

Уплотнения фланцевых соединений: Места присоединения радиаторов охлаждения, расширительного бака, фильтров и другого навесного оборудования герметизируются с помощью плоских прокладок, вырезанных из листа маслобензостойкой резины, или готовых колец.

Уплотнения приборов контроля: Прокладки под маслоуказатели, термометры, клапаны сброса давления также должны быть изготовлены из маслостойких материалов.

В ассортименте компании «РезиноМир» вы найдете все необходимые типы уплотнений — от стандартных колец до уплотнительных шнуров различных сечений, что позволяет провести комплексный ремонт трансформатора любого типа и мощности.

Преимущества сотрудничества с «РезиноМир» в Москве
Выбор «РезиноМир» в качестве поставщика уплотнений для трансформаторов — это выбор в пользу безопасности, надежности и профессионализма.

Экспертиза в электротехнике: Мы не просто продаем резинотехнические изделия. Мы понимаем специфику работы электрооборудования и поможем подобрать уплотнения, которые будут в точности соответствовать требованиям вашего трансформатора и условиям его эксплуатации.

Соответствие стандартам: Вся наша продукция для электротехнической отрасли соответствует действующим ГОСТам и техническим условиям. Это гарантирует, что уплотнения обладают необходимой маслостойкостью, диэлектрическими свойствами и долговечностью.

Наличие на складе в Москве: Мы поддерживаем постоянный запас наиболее востребованных уплотнительных профилей и материалов на нашем складе, что позволяет энергетикам и ремонтным службам оперативно получать необходимые комплектующие и минимизировать простои оборудования.

Гибкий подход: Мы готовы поставить как полный комплект уплотнений для капитального ремонта крупного силового трансформатора, так и один уплотнительный шнур для планового обслуживания небольшой подстанции.

Часто задаваемые вопросы (FAQ)
Как часто необходимо менять уплотнения на трансформаторе?
Рекомендуется производить полную замену всех уплотнительных элементов при каждом капитальном или среднем ремонте трансформатора, который обычно проводится раз в 5-10 лет в зависимости от типа оборудования и интенсивности эксплуатации. Также замена необходима при обнаружении любых признаков течи масла.

Можно ли вырезать прокладку для трансформатора из листовой МБС-резины?
Да, для многих плоских фланцевых соединений это стандартная практика. Важно использовать качественный листовой материал нужной толщины и твердости, а также обеспечить ровный и аккуратный рез без заусенцев. В «РезиноМир» вы можете купить как готовые прокладки, так и листовую МБС-резину для самостоятельного изготовления.

Что делать, если я не знаю точных размеров нужного уплотнения?
Лучший вариант — предоставить нам образец старого уплотнения или точные чертежи узла. Если это невозможно, необходимо максимально точно измерить посадочные места: диаметр и сечение паза для шнура, внутренний и наружный диаметры, а также толщину для кольца или прокладки. Наши специалисты помогут подобрать наиболее подходящий стандартный вариант или рассмотрят возможность изготовления на заказ.

Как правильно хранить уплотнения для трансформаторов до момента установки?
Резинотехнические изделия следует хранить в сухом, прохладном помещении, вдали от прямых солнечных лучей, отопительных приборов и оборудования, выделяющего озон (например, электродвигателей). Это поможет сохранить их эластичность и рабочие свойства на долгий срок.
Для получения профессиональной консультации и заказа высококачественных уплотнений для трансформаторов обращайтесь в компанию «РезиноМир» в Москве. Мы поможем обеспечить вашему оборудованию максимальную надежность.
