Стропы канатные опрессовка 4СК
Отображение 1–20 из 145Цены: по возрастанию

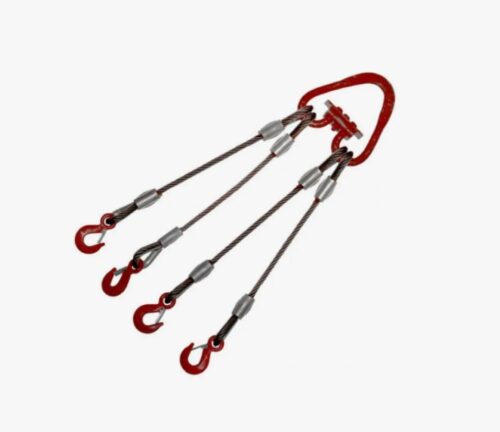

Стропы канатные опрессовка 4СК представляют собой грузозахватные устройства, состоящие из четырех несущих ветвей из стального каната, объединенных верхним звеном и оснащенных концевыми захватными органами. Функциональное назначение данных изделий заключается в обеспечении пространственной строповки и подъема крупногабаритных грузов, имеющих четыре точки крепления или обладающих прямоугольной конфигурацией. Основная инженерная задача, решаемая с применением строп 4СК, — достижение максимальной устойчивости груза в подвешенном состоянии и равномерное распределение весовой нагрузки на точки крепления, что предотвращает деформацию поднимаемого объекта.
Стропы канатные опрессовка 4СК: технология и материалы
Технология производства строп данного типа базируется на методе холодной опрессовки (обжатия) концевых участков каната цилиндрическими алюминиевыми или стальными втулками (вулками). Процесс осуществляется на гидравлических прессах с созданием удельного давления, обеспечивающего надежную фиксацию каната без нарушения его структуры. Метод опрессовки сохраняет до 100% разрывной прочности каната, в отличие от узловых креплений, где прочность снижается на 15–20% из-за перегибов проволок.
В конструкции строп канатные опрессовка 4СК применяются стальные канаты двойной свивки типа ЛК-О по ГОСТ 3241-91. Изготовление ведется из проволоки углеродистой стали марок 70, 80, 85 с временным сопротивлением разрыву 1570–1960 МПа. Оцинкованное покрытие проволок (группа Ж) обеспечивает коррозионную стойкость в промышленных условиях. Втулки для опрессовки изготавливаются из алюминиевого сплава АД31Т1 или стали Ст3сп5. Выбор материала определяется условиями эксплуатации: алюминий обеспечивает легкость конструкции, стальные втулки применяются при высоких температурах или наличии абразивных сред.
Нормативная база и требования
Эксплуатация грузозахватных приспособлений регулируется строгими нормативными документами. Основным стандартом, определяющим технические условия, является ГОСТ 25573-82 «Стропы грузовые ленточные и канатные. Общие технические условия». Дополнительно руководствоваться следует ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов» и РД 10-33-93, которые регламентируют порядок осмотра, браковки и испытаний строп.
Каждое изделие маркируется клеймом производителя с указанием заводского номера, грузоподъемности и даты изготовления. Наличие бирки или выбитых обозначений на опрессовочной втулке является обязательным условием допуска к работе.
Технические параметры и сферы применения
Эффективность использования четырехветвевых строп обусловлена их способностью охватывать груз с четырех сторон, создавая устойчивую призматическую схему захвата. При выборе строп учитывается соотношение диаметра каната, разрывного усилия и режимов работы (от М до 5М). В таблице приведены характеристики для распространенного типоразмера в режиме «М» (машинный), характерном для строительных и монтажных работ.
| Диаметр каната, мм | Разрывное усилие каната, кН (не менее) | Грузоподъемность 4СК, т (режим М) | Допускаемая нагрузка на одну ветвь, кН (при угле 45°) |
|---|---|---|---|
| 11,0 | 71,5 | 1,00 | 3,7 |
| 13,0 | 99,0 | 1,60 | 5,7 |
| 19,5 | 216,0 | 4,00 | 14,5 |
| 25,0 | 360,0 | 6,30 | 23,0 |
| 32,5 | 615,0 | 10,00 | 36,8 |
Важно: максимальный угол между ветвями стропа типа 4СК не должен превышать 90°. При увеличении угла свыше 90° происходит резкое возрастание радиальной нагрузки на опрессовочные втулки и сжимающих усилий в канатах, что может привести к сплющиванию троса и разрушению узла крепления.
Особенности монтажа и использования
При проектировании схемы строповки необходимо учитывать длину ветвей. Идеальная устойчивость груза достигается, когда точки крепления расположены на одной горизонтальной плоскости, а длина ветвей подобрана так, чтобы канаты воспринимали нагрузку равномерно. Если центр тяжести груза смещен относительно геометрического центра, нагрузка на две ветви может превысить расчетную, что требует применения строп с повышенным запасом прочности или использования балансиров.
Сферы промышленного применения строп канатные опрессовка 4СК охватывают задачи, требующие подъема тяжелых и габаритных грузов.
Основные отрасли:
- Строительство: Подъем железобетонных плит, перекрытий, секций трубопроводов.
- Машиностроение: Монтаж корпусных деталей прессов, станин, мощных электродвигателей.
- Энергетика: Транспортировка турбин, реакторов, котельного оборудования.
- Судостроение: Спуск на воду судовых блоков, монтаж палубных механизмов.
Компания «РезиноМир» реализует промышленное такелажное оборудование для предприятий Москвы и Московской области. Организация предлагает поставку изделий, соответствующих требованиям безопасности, а также возможность производства нестандартных решений под заказ по чертежам и ТЗ заказчика. Взаимодействие с клиентами строится на условиях работы с юридическими лицами и индивидуальными предпринимателями с применением системы безналичной оплаты. Оперативная отгрузка обеспечивается за счет наличия складской программы. Для получения консультации инженера по подбору грузоподъемности, расчета стоимости и оформления заявки на поставку необходимо направить запрос на электронную почту moscow@rti-land.ru или связаться по телефону +7 (499) 322-38-68.
Вопросы и ответы
1. Можно ли использовать стропы 4СК для подъема грузов, имеющих менее четырех точек крепления?
Использование четырехветвевого стропа для грузов с тремя точками крепления допустимо, но требует особой осторожности. Одна ветвь при этом будет ненагруженной, но должна быть надежно закреплена на верхнем звене, чтобы исключить ее раскачивание и соприкосновение с грузом. Для грузов с двумя точками крепления использование строп 4СК без применения траверс запрещено, так как это приведет к перегрузу ветвей и непредсказуемому изменению центра тяжести.
2. Как влияет длина ветвей на грузоподъемность стропа?
Согласно ГОСТ 25573-82, грузоподъемность стропа указана для определенной длины ветвей (обычно до 8 метров). При увеличении длины ветвей свыше 8 метров собственный вес стропа возрастает, что необходимо учитывать при расчете полезной нагрузки. При заказе изделий под заказ по чертежам специалисты выполняют перерасчет грузоподъемности с учетом конкретной длины и диаметра каната.
3. В чем разница между алюминиевыми и стальными втулками (вулками)?
Алюминиевые втулки (сплав АД31Т1) обладают меньшим весом и удобны в монтаже, но имеют предел температуры эксплуатации до +120°С. Стальные втулки (Ст3) более устойчивы к механическим истираниям и воздействию открытого пламени, сохраняя свойства при температурах до +250°С. Выбор зависит от температурного режима рабочей зоны и характера грузов.
