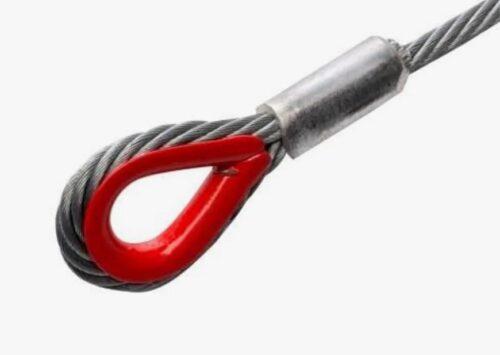

Ветвь канатная (ВК), изготовленная методом опрессовки алюминиевой втулкой, представляет собой конструктивный элемент грузоподъемного оборудования, состоящий из отрезка стального каната с петлями на концах (или одной петлей и свободным концом для заделки). Изделие функционирует как самостоятельное грузозахватное приспособление или как составная часть (ветвь) многоветвевых стропов типов 2СК, 3СК, 4СК. Конструкция обеспечивает жесткую связь между грузоподъемным механизмом и объектом перемещения.
Ключевой задачей, которую решает данный тип изделий, является обеспечение безопасного подъема грузов в условиях интенсивной эксплуатации, где требуется высокая несущая способность при сохранении гибкости соединения. Механическая опрессовка (в отличие от ручной заплетки) позволяет автоматизировать процесс производства, гарантируя геометрическую точность петель и исключая риск разматывания соединения под воздействием вращающих моментов груза.
Технические характеристики: стропы канатные опрессовка вк
Производство канатных ветвей методом опрессовки регламентируется государственным стандартом ГОСТ 25573-82 и руководящим документом РД 10-33-93. Технологический процесс базируется на методе холодной пластической деформации. Конец каната формируется в петлю, фиксируется алюминиевой втулкой и помещается в матрицу гидравлического пресса. Под воздействием высокого давления материал втулки «течет», заполняя пустоты между прядями каната, создавая монолитное соединение. Разрушающая нагрузка опрессованного узла эквивалентна разрывному усилию самого каната.
Материалы и конструктивные особенности
Для изготовления ветвей используются стальные канаты двойной свивки с органическим или металлическим сердечником (ГОСТ 2688-80, ГОСТ 7668-80). В зависимости от условий эксплуатации (влажность, агрессивные среды) применяется светлый канат или канат с оцинкованным покрытием (по группам «С», «Ж», «ОЖ»).
Фиксация петель осуществляется втулками из деформируемых алюминиевых сплавов марок АД0, АД1, АД31. Использование алюминия обусловлено его высокой пластичностью и способностью образовывать диффузное сцепление со сталью при давлении.
Важно: При эксплуатации канатных ветвей с алюминиевыми втулками температурный диапазон ограничен пределами от -40°С до +150°С. Превышение верхнего порога ведет к структурным изменениям в алюминиевом сплаве, снижению удерживающей способности втулки и риску аварийного разрушения стропа.
Параметры и типоразмеры
Ветвь канатная (ВК) выпускается в широком диапазоне характеристик, адаптированных под различные промышленные задачи:
- Диаметр каната: 6,2 мм – 72 мм.
- Грузоподъемность (WLL): 0,32 т – 25,0 т (на одну ветвь при прямом подъеме).
- Длина: от 1000 мм до 20 000 мм и более (по требованию заказчика).
- Коэффициент запаса прочности: 6:1.
Для защиты каната от истирания в петли устанавливаются коуши (металлические оправки каплевидной формы) по ГОСТ 2224-93.
Применение и классификация в промышленности
Канатные ветви (ВК) являются универсальными элементами, используемыми для комплектации сложных грузоподъемных систем. Выбор конкретной модификации зависит от массы груза, схемы строповки и условий среды.
Основные отрасли применения:
- Строительство: в составе стропов «пауков» (4СК) для подъема плит перекрытий, фундаментных блоков (ФБС), лестничных маршей.
- Металлургия: перемещение сортового проката, трубных пучков, слябов.
- Логистика: такелажные работы в портах и на железнодорожных терминалах (погрузка контейнеров, оборудования).
- Машиностроение: монтаж крупноузловых агрегатов, станков, турбин.
Ниже приведена таблица сравнения характеристик канатной ветви ВК в зависимости от диаметра используемого каната (справочные данные для канатов типа ЛК-РО, марпочная прочность 1770 МПа):
| Диаметр каната (мм) | Грузоподъемность (т) | Мин. длина ветви (мм) | Разрушающая нагрузка (кН) |
|---|---|---|---|
| 11,0 | 1,0 | 1000 | 66,2 |
| 15,0 | 2,0 | 1200 | 134,5 |
| 18,0 | 3,2 | 1400 | 196,0 |
| 22,0 | 5,0 | 1800 | 289,5 |
| 32,0 | 10,0 | 2500 | 610,5 |
Ветвь канатная может оснащаться различными концевыми элементами: чалочными крюками (КЧ), крюками с вилочным сопряжением, звеньями (Рт, Ов) или скобами (СИ, СА). Это позволяет интегрировать изделие в любую такелажную схему.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» осуществляет поставки грузоподъемного оборудования промышленного назначения в Москве и Московской области. Сотрудничество ведется с юридическими лицами и индивидуальными предпринимателями. Все финансовые операции осуществляются по безналичному расчету с предоставлением полного пакета бухгалтерской документации (УПД, счета-фактуры).
В рамках коммерческого взаимодействия компания обеспечивает:
- Возможность купить в Москве изделия из наличия или заказать производство нестандартных позиций под заказ (согласно чертежам или ТЗ).
- Конкурентные цены и гибкую систему скидок при закупке оптом.
- Профессиональную консультацию инженера по подбору диаметра каната и расчету длины ветвей.
- Оперативную отгрузку продукции со склада, организацию поставки до объекта.
- Предоставление заводской гарантии и паспортов качества на каждую партию.
Чтобы рассчитать стоимость заказа или уточнить технические детали, отправьте заявку на электронную почту moscow@rti-land.ru или свяжитесь с отделом продаж по телефону +7 (499) 322-38-68. Мы предлагаем сертифицированную продукцию, соответствующую требованиям Ростехнадзора.
Часто задаваемые вопросы (FAQ)
1. Чем отличается ветвь канатная (ВК) от стропа петлевого (СКП)?
Ветвь канатная (ВК) имеет коуши в петлях, что является обязательным требованием для использования в составе многоветвевых стропов (для защиты каната от излома звеном или крюком). Строп петлевой (СКП), как правило, изготавливается без коушей (мягкая петля) и используется для обвязки груза «на удавку». Однако технически ВК может использоваться как самостоятельный одноветвевой строп.
2. Допускается ли наличие трещин на алюминиевой втулке?
Нет, наличие любых трещин, разрывов или признаков механического разрушения на алюминиевой втулке не допускается. Такое изделие подлежит немедленной выбраковке и изъятию из эксплуатации, так как герметичность и прочность опрессовки нарушены.
3. Как влияет оцинковка каната на грузоподъемность?
Наличие цинкового покрытия не снижает грузоподъемность изделия. Разрывное усилие оцинкованных и светлых канатов одинаковой конструкции и маркировочной группы идентично. Оцинковка влияет только на коррозионную стойкость и срок службы в агрессивных средах.
4. Можно ли восстановить строп после повреждения втулки?
Ремонт опрессованного соединения невозможен. Технология предполагает однократную деформацию втулки. При повреждении заделки (втулки) или каната в зоне втулки изделие подлежит утилизации. Допускается только замена крюков или звеньев, если они съемные, но не ремонт самого канатного элемента.
5. Какие документы подтверждают качество продукции?
Каждая партия стропов или ветвей канатных сопровождается паспортом изделия, в котором указаны: наименование производителя, заводской номер, грузоподъемность, длина, дата испытаний и дата изготовления. На втулку или специальную бирку наносится нестираемая маркировка.
