Стропы канатные заплетка ВК
Отображение 1–20 из 184Цены: по возрастанию

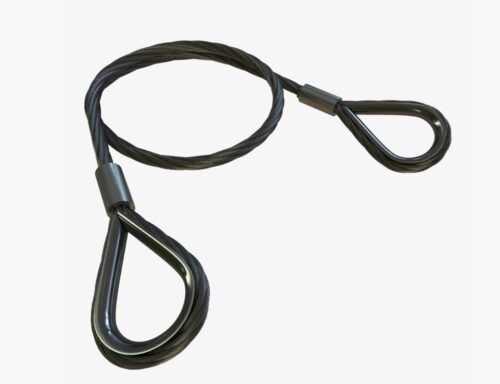

Ветвь канатная (ВК), изготовленная методом ручной заплетки, представляет собой конструктивный элемент грузоподъемной оснастки, состоящий из стальной канатной ветви, оснащенной коушами в местах формирования петель. Данное изделие применяется как самостоятельное грузозахватное приспособление (при наличии соответствующих концевых элементов) или как сменный компонент (ремкомплект) для многоветвевых стропов («пауков»).
Ключевое функциональное назначение изделий типа ВК — создание надежного силового звена в составе сложных подъемных систем, работающих в условиях высоких температур или ограниченного пространства. Технология заплетки решает задачу обеспечения прочного и гибкого соединения концов каната без использования жестких втулок, что позволяет эксплуатировать строп в горячих цехах металлургических производств и протягивать его через узкие технологические отверстия.
Технология производства и особенности: стропы канатные заплетка вк
Изготовление ветвей методом заплетки (счаливания) регламентируется нормами РД 10-33-93 и ГОСТ 25573-82. Технологический процесс заключается в распускании конца каната на отдельные пряди и их многократном пробивании сквозь пряди основного тела троса. Количество проколов строго нормировано и зависит от диаметра каната (не менее 4-х циклов). Прочность соединения обеспечивается силами трения. Обязательным этапом является установка коуша (ГОСТ 2224-93) внутрь петли и последующая оклетневка места заплетки мягкой проволокой или изоляция термоусадочным материалом.
Материаловедение и температурные режимы
Для производства используются стальные канаты двойной свивки типа ЛК-Р или ЛК-РО (ГОСТ 2688-80, ГОСТ 7668-80). В зависимости от условий эксплуатации в Московском регионе применяются:
- Органический сердечник (о.с.): Пропитан смазкой, обеспечивает гибкость. Рабочая температура до +100°С.
- Стальной сердечник (м.с.): Повышает разрывное усилие и термостойкость.
Важно: Ветви ВК, изготовленные методом заплетки из каната со стальным сердечником, допускаются к эксплуатации при температурах до +400°С. При работе в диапазоне +250°С…+400°С номинальная грузоподъемность изделия снижается на 25% (коэффициент 0,75). Опрессованные стропы (с алюминиевой втулкой) при таких температурах неприменимы.
Технические параметры
Грузоподъемность (WLL) ветви канатной зависит от диаметра каната и его разрывного усилия. Коэффициент запаса прочности составляет 6:1. Наличие коуша защищает канат от преждевременного износа и излома в месте контакта с пальцем скобы или звеном.
Ниже приведена таблица зависимости грузоподъемности от диаметра каната (справочные данные для одной ветви при вертикальном подъеме):
| Диаметр каната (мм) | Грузоподъемность (т) | Расчетное разрывное усилие (кН) | Мин. длина ветви (мм) |
|---|---|---|---|
| 8,3 | 0,63 | 38,8 | 800 |
| 11,0 | 1,0 | 66,2 | 1000 |
| 15,0 | 2,0 | 134,5 | 1300 |
| 19,5 | 3,2 | 239,0 | 1600 |
| 22,0 | 5,0 | 289,5 | 1800 |
| 32,0 | 10,0 | 610,5 | 2500 |
Применение в промышленности Москвы
Промышленный комплекс Москвы и области, включающий металлургические, машиностроительные и энергетические предприятия, предъявляет специфические требования к термостойкости такелажа. Стропы канатные заплетка вк интегрированы в следующие технологические процессы:
- Металлургия: Использование в составе траверс для перемещения ковшей с расплавленным металлом, где температура груза превышает +150°С.
- Тяжелое машиностроение: Монтаж крупногабаритных узлов в условиях стесненного пространства, где жесткие втулки опрессованных стропов мешают работе.
- Энергетика: Ремонт и обслуживание котельного оборудования, турбин.
- Ремонтные цеха: Замена изношенных ветвей на многоветвевых стропах («пауках»).
Отсутствие жесткого утолщения (втулки) делает заплетенную ветвь более компактной при хранении и удобной при протягивании через узкие зазоры.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» осуществляет поставки сертифицированного грузоподъемного оборудования предприятиям Московского региона. Взаимодействие выстраивается исключительно с юридическими лицами и индивидуальными предпринимателями. Оплата производится по безналичному расчету с НДС. Каждая партия продукции сопровождается паспортом качества.
В рамках коммерческого предложения мы обеспечиваем:
- Возможность купить в Москве ветви стандартных длин со склада или оформить изготовление под заказ по индивидуальному техническому заданию (ТЗ).
- Конкурентные цены и гибкую систему скидок при закупке оптом.
- Квалифицированную консультацию инженера по выбору типа сердечника (органический/металлический) и расчету длины ветви.
- Оперативную отгрузку и организацию поставки транспортными компаниями по Москве и Московской области.
На все изделия предоставляется заводская гарантия. Чтобы рассчитать стоимость партии, уточнить наличие или согласовать детали заказа, свяжитесь с нами по телефону +7 (499) 322-38-68 или отправьте запрос на электронную почту moscow@rti-land.ru. Мы предлагаем проверенные решения для безопасных такелажных работ.
Часто задаваемые вопросы (FAQ)
1. В чем отличие ветви канатной (ВК) от стропа петлевого (СКП)?
Ветвь канатная (ВК) конструктивно предполагает наличие коушей (металлических оправок) в петлях. Это необходимо для защиты каната от излома и истирания при соединении со звеньями или крюками в составе многоветвевых систем. Строп петлевой (СКП) может изготавливаться с мягкими петлями без коушей и чаще используется для обвязки груза «на удавку».
2. Почему для горячих цехов выбирают заплетку?
Метод опрессовки использует алюминиевую втулку, которая при температуре +150°С теряет механическую прочность, что ведет к разрушению соединения. Заплетка — это переплетение стальных прядей, которое сохраняет несущую способность до +400°С (при использовании каната со стальным сердечником), так как сталь устойчива к таким температурам.
3. Можно ли использовать ветвь ВК как самостоятельный строп?
Да, ветвь ВК допускается использовать как самостоятельное грузозахватное приспособление (аналог 1СК), если она укомплектована соответствующими концевыми элементами (звеном, крюком) или если схема строповки позволяет безопасное крепление за коуши.
4. Можно ли эксплуатировать ветвь с поврежденной оклетневкой?
Эксплуатация ветви с поврежденной или отсутствующей оклетневкой (обмоткой) места заплетки не рекомендуется, так как острые концы проволок могут травмировать персонал. Однако само по себе отсутствие оклетневки не снижает прочность соединения, если целостность прядей не нарушена.
5. Возможно ли изготовление ВК из оцинкованного троса?
Да, компания «РезиноМир» предлагает изготовление ветвей из оцинкованного каната (группы «С» или «Ж»). Это рекомендованное решение для эксплуатации на открытом воздухе или в условиях повышенной влажности для защиты от коррозии.
