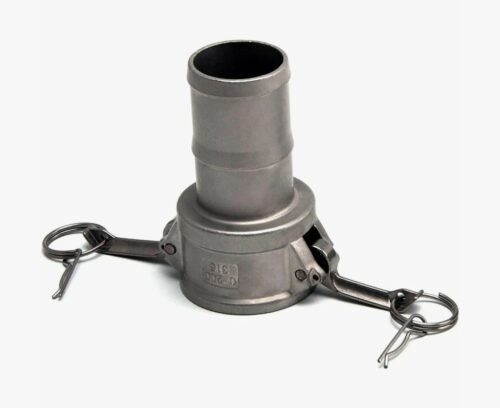

Камлок нержавеющий ТИП C

Нержавеющий камлок Тип C (AISI 316): Муфта под шланг для агрессивных сред

Гибкий рукав – это кровеносная система любого мобильного технологического процесса. Но его надежность и безопасность определяются не только качеством самого шланга, но и оконечной арматурой. Когда речь идет о перекачке концентрированных кислот, пищевых продуктов или фармацевтических субстанций, компромиссы недопустимы. Именно для таких бескомпромиссных задач предназначен нержавеющий камлок Тип C – эталонное решение для оконцовки химостойких и пищевых рукавов.

Компания «РезиноМир» предлагает предприятиям Москвы и всей России не просто детали, а комплексные инженерные решения. Мы являемся экспертами в области соединений для сложных условий и поставляем нержавеющие камлоки Тип C из стали AISI 316, обеспечивая максимальную химическую стойкость, гигиеничность и безопасность ваших технологических линий.

Конструкция и ключевая роль камлока Тип C

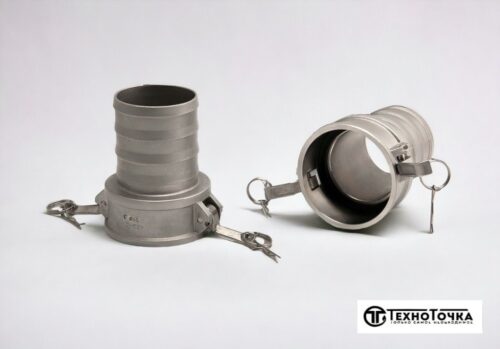

Камлок Тип C – это муфта (приемная часть, «мама») с одной стороны и хвостовик («ерш») для монтажа в шланг с другой.

• Приемная часть (муфта): Представляет собой высокоточное литое гнездо с пазом для уплотнительного кольца и двумя мощными рычагами из нержавеющей стали. При соединении с адаптером рычаги с эксцентриковыми кулачками надежно фиксируют его, создавая абсолютно герметичный стык, устойчивый к давлению и вибрации.

• Хвостовик («ерш»): Это ребристый патрубок специальной формы («елочка»), который вставляется внутрь шланга. Его геометрия обеспечивает максимально надежное сцепление со стенками рукава, а фиксация усиленным хомутом гарантирует, что шланг не сорвет даже при пиковых нагрузках.

Основное назначение нержавеющего Типа C – оконцовка гибких рукавов для работы в агрессивных, гигиенически чистых или коррозионных средах. Он превращает любой химостойкий или пищевой шланг в готовую к работе мобильную магистраль высшего класса надежности.

Пример из фармацевтики: Для перекачки основы для лекарственного препарата между реактором и фасовочной линией используется специальный силиконовый рукав. На его конец устанавливается нержавеющий камлок Тип C. Это позволяет оператору быстро, стерильно и безопасно подключать рукав к нержавеющему адаптеру Тип А на реакторе.

Нержавеющая сталь AISI 316: Материал без альтернатив

Для производства наших нержавеющих камлоков Тип C используется литая сталь марки CF8M, которая является литейным аналогом деформируемой стали AISI 316. Ключевой легирующий элемент в этом сплаве – молибден (Mo).

Именно поэтому для ответственных задач в химической и пищевой промышленности выбор стали AISI 316 является не просто рекомендацией, а строгим техническим требованием.

Подбор уплотнения и хомута: Гарантия безопасности системы

Даже самый лучший камлок не будет работать надежно без правильно подобранных сопутствующих элементов.

1. Выбор уплотнения – химическая совместимость

Уплотнительное кольцо в муфте – это первая линия защиты от утечек. Его материал должен быть на 100% совместим с перекачиваемой средой.

Цитата эксперта «РезиноМир»:
«Мы всегда говорим клиентам: «Думайте о системе в целом». Вы можете купить самый лучший химостойкий рукав и нержавеющий камлок, но если вы установите их со стандартным черным уплотнением NBR и попытаетесь качать толуол, система потечет через час. Мы в «РезиноМир» подходим к задаче комплексно: анализируем среду и предлагаем не просто камлок, а готовый узел: камлок + химически стойкое уплотнение (Viton, EPDM, PTFE) + правильный силовой хомут. Только такой подход гарантирует безопасность и долговечность.»
– Ирина Смирнова, ведущий инженер-технолог «РезиноМир».

Краткая таблица совместимости уплотнений:

2. Выбор хомута – механическая надежность

Для фиксации нержавеющего камлока Тип C на шланге категорически запрещено использовать обычные червячные хомуты. Необходимо применять усиленные (силовые) хомуты, которые также должны быть изготовлены из нержавеющей стали для предотвращения коррозии.

Технические характеристики и стандарт качества

Наши камлоки производятся в строгом соответствии со стандартом MIL-C-27487 (A-A-59326).

Часто задаваемые вопросы (FAQ)

Вопрос: С какими типами адаптеров соединяется нержавеющая муфта Тип C?
Ответ: Муфта Тип C («мама») совместима со всеми типами адаптеров («пап»): Тип A (с внутренней резьбой), Тип E (с хвостовиком), Тип F (с наружной резьбой) и заглушкой Тип DP. Для сохранения химической стойкости и гигиеничности, ответный адаптер также должен быть из нержавеющей стали AISI 316.

Вопрос: Можно ли использовать нержавеющий камлок Тип C для пара?
Ответ: Нет. Система Camlock не предназначена и не сертифицирована для работы с опасными сжимаемыми средами, такими как пар, из-за риска взрывного разъединения. Для пара следует использовать специальные паровые соединения (например, стандарта DIN 2826).

Вопрос: Как правильно установить нержавеющий камлок на химостойкий рукав?
Ответ: Процесс требует аккуратности. Диаметр хвостовика должен точно соответствовать внутреннему диаметру рукава. Поскольку химостойкие рукава часто имеют жесткую стенку, для облегчения монтажа конец рукава можно немного прогреть строительным феном (соблюдая осторожность, чтобы не повредить внутренний слой). После установки хвостовика необходимо надежно затянуть силовой нержавеющий хомут.

Вопрос: Чем отличается литая сталь CF8M от AISI 316?
Ответ: CF8M – это обозначение литейного сплава по стандарту ASTM, который по своему химическому составу и коррозионной стойкости является прямым аналогом деформируемой (прокатной) стали AISI 316. Для литых изделий, таких как корпуса камлоков, корректно указывать именно марку CF8M. По своим эксплуатационным свойствам они идентичны.

Для получения исчерпывающей консультации, помощи в подборе нержавеющих камлоков Тип C, химически стойких уплотнений и силовых хомутов, а также для оформления заказа с нашего склада в Москве, обращайтесь к экспертам компании «РезиноМир».
