Термоусадочные трубки

В мире современного электромонтажа, сборки электроники и ремонта оборудования существуют технологии, которые кардинально изменили подход к качеству и надежности соединений. Термоусадочная трубка, часто называемая по аббревиатуре ТУТ, — ярчайший пример такой революционной технологии. Это не просто замена старой «синей изоленте», а принципиально новый уровень защиты, герметизации и эстетики любого кабельного соединения. От простой изоляции скрутки проводов в домашней люстре до создания герметичных муфт на подземных кабелях — везде, где требуется надежность, долговечность и профессиональный внешний вид, на помощь приходит термоусадка. Компания «РезиноМир» в Москве является вашим экспертным центром в мире современных изоляционных материалов, предлагая не просто трубки, а глубокое понимание их типов, свойств и технологий применения.

Что такое термоусадочная трубка и как работает «эффект памяти»?

Термоусадочная трубка — это трубка из специального полимерного материала, обладающего «эффектом памяти формы». В процессе производства трубку нагревают, растягивают в диаметре, а затем быстро охлаждают. В таком «растянутом» состоянии она поставляется потребителю.

«Магия» происходит при повторном нагреве. Когда вы надеваете трубку на изолируемый объект (провод, разъем, шланг) и нагреваете ее с помощью строительного фена или газовой горелки до определенной температуры (температуры усадки), материал «вспоминает» свою первоначальную форму и сжимается, плотно охватывая объект.

В результате вы получаете:

• Идеальное облегание: Трубка точно повторяет контуры объекта, даже если он имеет сложную форму, создавая плотный и надежный слой.

• Механическую прочность: После усадки материал становится жестким и прочным, защищая соединение от истирания, вибраций и механических повреждений.

• Надежную электроизоляцию: Полимер, из которого изготовлена трубка, является отличным диэлектриком.

• Эстетичный внешний вид: Соединение, изолированное термоусадкой, выглядит профессионально, аккуратно и надежно.

Ключевой параметр: коэффициент усадки

Это одна из важнейших характеристик трубки, которая определяет, насколько сильно она может уменьшиться в диаметре.

• Коэффициент 2:1: Самый распространенный и универсальный. Означает, что трубка сожмется максимум в 2 раза. Например, трубка диаметром 10 мм после усадки станет не менее 5 мм.

• Коэффициент 3:1 и 4:1: Эти трубки обладают большей степенью усадки. Они незаменимы для изоляции объектов с большим перепадом диаметров, например, кабельных разъемов, где нужно обжать и тонкий провод, и толстый корпус коннектора.

• Коэффициенты 5:1 и 6:1: Используются в специальных, особо ответственных применениях, например, в автомобильной и аэрокосмической промышленности.

Правило подбора: Диаметр трубки до усадки должен быть немного больше (на 10-20%) диаметра изолируемого объекта, а диаметр после усадки — немного меньше. Это гарантирует плотное и надежное обжатие.

Классификация термоусадочных трубок: гид от экспертов «РезиноМир»

Мир ТУТ гораздо разнообразнее, чем кажется. Выбор правильного типа — ключ к успеху.

Тонкостенные трубки общего назначения

Это самая массовая и универсальная группа, изготовленная из полиолефина.

• Назначение: Первичная электроизоляция проводов и кабелей (до 1 кВ), цветовая маркировка, жгутирование проводов, антикоррозионная и механическая защита.

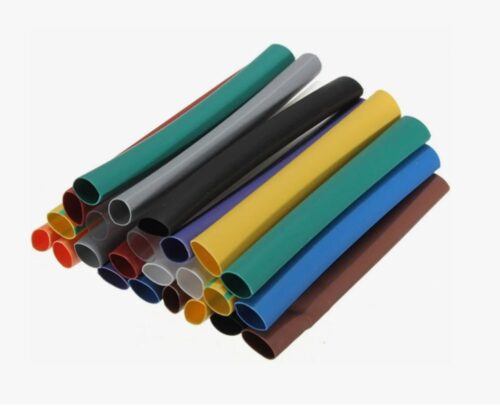

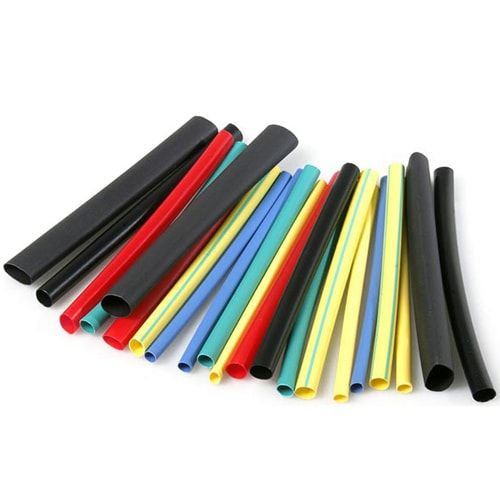

• Особенности: Широкая цветовая гамма (черный, синий, красный, желтый, зеленый, белый, желто-зеленый, прозрачный), доступная цена.

Трубки с клеевым слоем (клеевые)

Это «тяжелая артиллерия» в мире термоусадки. На внутреннюю стенку такой трубки нанесен слой термоплавкого клея.

• Принцип действия: При нагреве клей плавится и растекается, заполняя все пустоты. После остывания он застывает, создавая абсолютно герметичное, влагонепроницаемое соединение.

• Назначение:

  • Герметизация кабельных муфт и вводов, в том числе для подземной и подводной прокладки.

  • Создание прочного и герметичного бандажа на концах тросов и веревок.

  • Антикоррозионная защита сварных швов, металлических труб.

  • Ремонт изоляции кабелей.

• Особенности: Обычно имеют более толстые стенки и высокий коэффициент усадки (3:1 или 4:1).

Специализированные трубки

Это трубки, разработанные для решения конкретных задач.

• Высоковольтные: Изготавливаются из специальных полимеров с повышенной электрической прочностью и трекингостойкостью. Используются для изоляции шин, кабельных муфт на напряжение 6-35 кВ.

• Тефлоновые (PTFE, FEP): Обладают феноменальной химической и термической стойкостью (до +260°C). Применяются в агрессивных средах, в аэрокосмической и медицинской технике.

• Рифленые (для рукояток): Имеют текстурированную, нескользящую поверхность. Используются для создания или восстановления рукояток на инструменте, спортивном инвентаре, рыболовных удилищах.

• Светорассеивающие: Используются в производстве светодиодных светильников.

Цитата опытного автоэлектрика, партнера «РезиноМир» в Москве: «При установке дополнительного оборудования на автомобиль, особенно если проводка идет под капотом или под днищем, я использую только клеевую термоусадку. Обычная трубка защитит от истирания, но не спасет от влаги и реагентов, которые за пару зим «съедят» скрутку. Клеевая трубка создает капсулу, как будто соединение залили пластиком. Это единственная гарантия, что через год клиент не вернется с проблемами по электрике. В Москве, с нашими зимами, это безальтернативное решение».

Сведем основные типы в наглядную таблицу.

| Тип трубки | Ключевая особенность | Коэффициент усадки | Основное применение |
| :— | :— | :— | :— | :— |
| Тонкостенная (общ. назн.)| Универсальность, цветовая гамма | 2:1 | Изоляция, маркировка, жгутирование |
| С клеевым слоем | Герметичность, влагозащита | 3:1, 4:1 | Кабельные муфты, наружный монтаж |
| Высоковольтная | Высокая электрическая прочность | 2.5:1, 3:1 | Изоляция шин и муфт 6-35 кВ |
| Рифленая | Нескользящая поверхность | 2:1 | Восстановление рукояток |

Технология монтажа: как правильно «усадить» трубку

Качественный результат зависит не только от трубки, но и от правильной технологии.

1. Подготовка поверхности: Поверхность, на которую усаживается трубка, должна быть чистой, сухой и обезжиренной. Острые края и заусенцы необходимо сгладить, чтобы они не прорезали трубку при усадке.

2. Выбор размера: Подберите трубку, как описано выше — ее начальный диаметр должен быть больше объекта, а конечный — меньше. Отрежьте кусок необходимой длины (с небольшим запасом).

3. Нагрев: Для усадки лучше всего использовать промышленный (строительный) фен. Он обеспечивает равномерный и контролируемый нагрев. В полевых условиях можно использовать газовую горелку (с мягким пламенем) или даже зажигалку (для трубок малого диаметра), но делать это нужно очень аккуратно.

4. Процесс усадки: Начинайте нагрев от центра трубки к краям. Это позволит вытеснить воздух из-под трубки и избежать образования пузырей. Постоянно перемещайте источник тепла, чтобы не перегреть и не прожечь один участок.

5. Завершение: Продолжайте нагрев, пока трубка полностью не обожмет объект. У клеевых трубок признаком полной усадки является появление капелек расплавленного клея на торцах. Дайте соединению полностью остыть.

Часто задаваемые вопросы (FAQ)

Можно ли усадить трубку без фена, например, кипятком?

Для тонкостенных трубок с низкой температурой усадки (около 90°C) это возможно, но результат может быть неравномерным. Для толстостенных и клеевых трубок, требующих температуры 120-130°C, кипяток будет неэффективен.

Можно ли снять термоусадочную трубку?

Термоусадка — это практически необратимый процесс. Снять трубку, не повредив ее и изолируемый объект, невозможно. Ее можно только аккуратно разрезать ножом.

Чем отличается полиолефин от ПВХ в термоусадочных трубках?

Полиолефин — более современный, экологичный и распространенный материал. Он не содержит галогенов, при горении выделяет меньше дыма. Большинство качественных ТУТ сделаны из полиолефина. ПВХ — более дешевый материал, менее эластичный и термостойкий.

У вас в Москве можно купить термоусадку на отрез?

Да, компания «РезиноМир» понимает потребности как крупных производств, так и частных мастеров. Мы продаем термоусадочную трубку в нарезке от 1 метра, что позволяет вам приобрести ровно столько материала, сколько необходимо для вашей задачи.

Термоусадочная трубка — это простой, доступный и невероятно эффективный способ вывести качество ваших электромонтажных работ на новый профессиональный уровень. Обратившись в компанию «РезиноМир», вы получите не просто широкий ассортимент качественной продукции, но и исчерпывающую техническую консультацию от экспертов, которые помогут вам сделать безошибочный выбор.
