Ткань изоляционная

Фильтр
Заполнитель
3-10 раб. дн.
979,20 / м.кв
Стеклоткань ЭЗ-200 ГОСТ 19907-2015
3-10 раб. дн.
52,00 / м.кв

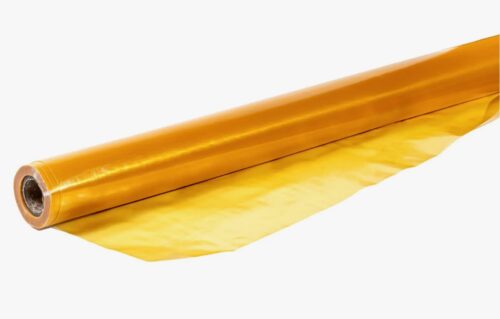

Лакоткань ЛКМ 0,15 мм ТУ 16-90 И37.0012.002
3-10 раб. дн.
250,00 / м.кв
Заполнитель
3-10 раб. дн.
250,00 / кг

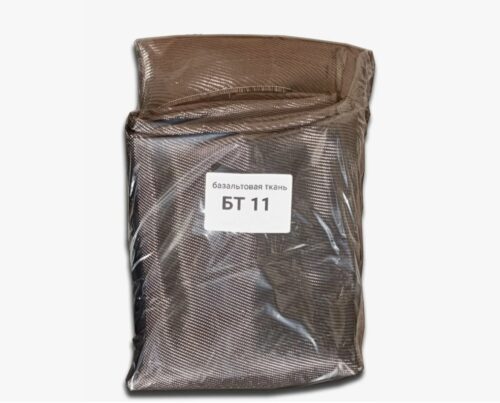

Ткань базальтовая БТ-11 ТУ 5952-027-00204949-95
3-10 раб. дн.
360,00 / м.кв
Ткань базальтовая ТБК-100 ТУ 5952-027-00204949-95
3-10 раб. дн.
840,00 / м.кв

В мире электроизоляционных материалов, где каждый компонент должен обеспечивать абсолютную безопасность и надежность, гибкие диэлектрики занимают особое, стратегически важное место. Там, где жесткие листовые материалы (такие как стеклотекстолит или фторопласт) невозможно применить из-за сложной геометрии узла, на помощь приходят изоляционные ткани. Это не просто текстиль, а высокотехнологичные материалы, обладающие уникальным сочетанием гибкости, механической прочности, термостойкости и высоких диэлектрических свойств. От межвитковой изоляции в катушках трансформаторов до защитных экранов в сварочном оборудовании — везде, где требуется гибкая и надежная защита, эти материалы незаменимы. Компания «РезиноМир» в Москве является вашим экспертным центром в мире гибкой изоляции, предлагая не просто товар, а глубокое понимание его сложной структуры, марок и технологий применения.

Что такое изоляционная ткань?

Изоляционная ткань — это гибкий материал, изготовленный на основе тканой подложки из диэлектрических волокон (стекловолокна, шелка, хлопка) с последующей пропиткой или без нее. Именно тип волокна и наличие пропитки определяют конечные свойства и сферу применения ткани.

В отличие от бытовых тканей, к промышленным изоляционным материалам предъявляются строжайшие требования по:

  • Электрической прочности: Способности выдерживать высокое напряжение без пробоя.

  • Термостойкости: Способности длительно работать при повышенных температурах без потери свойств.

  • Механической прочности: Стойкости к разрыву, истиранию и другим механическим воздействиям.

  • Химической стойкости: Способности противостоять воздействию масел, лаков, растворителей.

Классификация изоляционных тканей: гид от экспертов «РезиноМир»

Давайте детально разберем основные типы изоляционных тканей, их конструктивные особенности и сферы применения.

Стеклоткани электроизоляционные (ГОСТ 19907-83)

Это «фундамент» и самый распространенный тип высокотемпературной гибкой изоляции. Основой для них служит стекловолокно — материал, обладающий уникальным набором свойств:

  • Высочайшая механическая прочность: Стекловолоконная нить прочнее стальной проволоки того же диаметра.

  • Высокая термостойкость: Стеклоткань не горит, не плавится и сохраняет прочность при температурах до +350…+550°C и выше (в зависимости от типа стекла).

  • Отличные диэлектрические свойства: Особенно в сухом состоянии.

  • Химическая инертность: Не боится большинства химикатов.

Применение чистых стеклотканей:

  • Основа для композитов: Являются армирующей основой для производства стеклотекстолита, стеклопластиков.

  • Высокотемпературная изоляция: В качестве теплоизоляционных экранов, защитных штор для сварочных постов, обмотки горячих трубопроводов и выхлопных коллекторов.

  • Электроизоляция с последующей пропиткой: Используются в качестве межслойной изоляции в «сухих» трансформаторах, дросселях, где вся обмотка затем пропитывается лаком или компаундом.

Лакоткани: гибкая броня для обмоток

Лакоткань — это композитный материал, где тканая основа пропитана специальным электроизоляционным лаком. Лак заполняет поры ткани, создавая гладкую, монолитную и гибкую диэлектрическую пленку.

Лакоткани на основе шелка (ЛШМ, ЛШМС — ГОСТ 2214-78)

  • Расшифровка: Лакоткань Шелковая Масляная. «С» означает «специальная», с повышенной липкостью.

  • Основа: Натуральный или капроновый шелк.

  • Пропитка: Масляный или масляно-битумный лак.

  • Ключевые свойства: Высокая эластичность и гибкость. Шелк позволяет лакоткани отлично растягиваться и облегать поверхности сложной формы без разрывов.

  • Класс нагревостойкости: A (105°C).

  • Применение: Гибкая изоляция в низковольтных электрических машинах, трансформаторах, аппаратах. «Пайка» и изоляция выводов обмоток, межслойная изоляция в катушках сложной формы.

Лакоткани на основе стеклоткани (ЛКМ, ЛКМС — ГОСТ 2214-78)

  • Расшифровка: Лакоткань Капроновая (историческое название, сейчас — на основе стеклоткани) Масляная.

  • Основа: Стеклоткань.

  • Пропитка: Масляный лак.

  • Ключевые свойства: Повышенная механическая прочность и нагревостойкость по сравнению с ЛШМ. Однако она менее эластична.

  • Класс нагревостойкости: B (130°C).

  • Применение: Пазовая и межслойная изоляция в электрических машинах и аппаратах среднего класса нагревостойкости.

Цитата инженера-ремонтника электродвигателей, партнера «РезиноМир» в Москве: «При ремонте старых двигателей, где требуется «вручную» изолировать каждый вывод, нет ничего лучше лакоткани ЛШМС. Она липкая, тянется как резина, идеально ложится на скрутку. Для пазовой изоляции в машинах класса F мы уже используем более прочную лакоткань на стеклянной основе или синтетические пленки. А вот чистая стеклоткань идет у нас на внешнюю обмотку катушек перед пропиткой — она создает отличный армирующий бандаж. У каждого материала — своя задача, и в «РезиноМир» мы можем найти все необходимое для полного цикла перемотки».

Сведем все различия в наглядную таблицу.

Тип ткани Основа Пропитка Ключевое свойство Класс нагревостойкости Основное применение
Стеклоткань Стекловолокно Нет Высокая термо- и мех. прочность H (до 450°C) Основа для композитов, термозащита
Лакоткань ЛШМ Шелк, капрон Масляный лак Высокая эластичность A (105°C) Гибкая изоляция, выводы обмоток
Лакоткань ЛКМ Стеклоткань Масляный лак Повышенная прочность B (130°C) Пазовая и межслойная изоляция

Как правильно выбрать изоляционную ткань?

Выбор материала — это ответственная инженерная задача, основанная на нескольких параметрах.

  1. Рабочая температура: Определите максимальную длительную рабочую температуру узла. Это позволит выбрать материал с соответствующим классом нагревостойкости (A, B, F, H).

  2. Рабочее напряжение: Чем выше напряжение, тем толще должна быть изоляция и тем выше должна быть электрическая прочность материала.

  3. Механические нагрузки: Если материал будет подвергаться растяжению, трению или вибрациям, выбирайте материалы на основе стеклоткани.

  4. Требования к гибкости: Для изоляции объектов сложной формы, выводов, скруток — выбирайте эластичные лакоткани на шелковой основе (ЛШМ).

  5. Технология последующей обработки: Если предполагается пропитка всего узла лаком или компаундом, можно использовать «сухие» ткани (стеклоткань). Если требуется готовая гибкая изоляция — выбирайте лакоткани.

Часто задаваемые вопросы (FAQ)

Чем лакоткань отличается от изоленты?

Изолента имеет собственный клеевой слой и предназначена для быстрой изоляции готовых соединений. Лакоткань — это гибкий листовой (рулонный) материал, не имеющий клеевого слоя. Она вырезается по форме, укладывается в качестве прокладки или обмотки и часто требует последующей фиксации или пропитки. Это материал для производства и капитального ремонта электрооборудования, а не для оперативного монтажа.

Можно ли использовать стеклоткань в качестве защитной шторы при сварке?

Да, это одно из ее основных применений. Стеклоткань не горит и выдерживает брызги расплавленного металла. Однако для постоянного использования в качестве сварочного одеяла лучше использовать специальные кремнеземные или силиконизированные стеклоткани, которые обладают еще большей стойкостью.

Как резать изоляционные ткани?

Стеклоткани и лакоткани на стеклянной основе режут специальными ножницами или дисковыми ножами. Важно помнить, что при резке образуется мелкая стеклянная пыль, поэтому необходимо использовать перчатки и респиратор.

У вас в Москве можно купить небольшой кусок лакоткани или стеклоткани?

Да, компания «РезиноМир» понимает потребности как крупных производств, так и частных ремонтных мастерских. Мы предлагаем продажу изоляционных тканей как в рулонах, так и на отрез от 1 погонного метра, что позволяет вам приобрести ровно столько материала, сколько необходимо.

Изоляционные ткани — это основа надежности и долговечности любого сложного электротехнического изделия. Их правильный выбор и применение требуют профессиональных знаний. Обратившись в компанию «РезиноМир», вы получите не просто качественный материал, соответствующий ГОСТ, но и исчерпывающую техническую консультацию от экспертов, которые помогут вам сделать безошибочный выбор.
