Кольца опорные

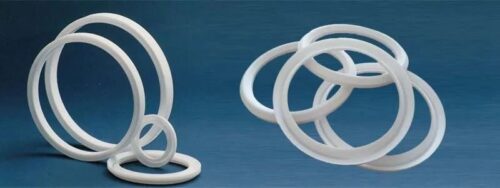

В мире высоконагруженных гидравлических и пневматических систем долговечность и безотказность определяются не только прочностью основных узлов, но и качеством, казалось бы, второстепенных деталей. Опорные кольца — это именно такие «невидимые» компоненты, от правильного выбора и функционирования которых напрямую зависит ресурс дорогостоящего оборудования. Однако сам термин «опорное кольцо» является собирательным и часто вызывает путаницу, так как под ним могут скрываться два принципиально разных по своей функции изделия. Компания «РезиноМир» в Москве является вашим экспертным навигатором в мире уплотнительных технологий, и в этом материале мы детально разберем, какие бывают опорные кольца, для чего они служат и как сделать безошибочный выбор.

Два типа опоры: разбираемся в терминологии

Ключевая задача, которую мы решим в первую очередь — это классификация. Под общим названием «опорные кольца» в гидравлике понимают два типа изделий:

1. Защитные (антиэкструзионные) опорные кольца: Их главная задача — опираться на основной уплотнительный элемент (как правило, резиновое кольцо O-Ring) и защищать его от выдавливания в зазор под действием высокого давления.

2. Направляющие опорные кольца: Их задача — опираться на стенки цилиндра или штока, выступая в роли подшипника скольжения и направляя движение подвижных частей, предотвращая контакт «металл-по-металлу».

Это два совершенно разных по назначению, а часто и по конструкции, изделия. Понимание этого различия — основа для правильного подбора и ремонта любого гидравлического узла.

Защитные (антиэкструзионные) опорные кольца: страж герметичности

В системах с давлением свыше 10-15 МПа стандартное резиновое уплотнение O-Ring сталкивается с разрушительным явлением — экструзией. Эластичный материал под давлением стремится «вытечь» в технологический зазор между поршнем и гильзой. Этот выдавленный участок срезается острой кромкой при движении, что приводит к быстрой «стрижке» и полному разрушению уплотнения.

Защитное опорное кольцо, изготовленное из твердого, но пластичного материала (чаще всего фторопласта), устанавливается в канавку рядом с резиновым кольцом со стороны низкого давления. Оно выполняет роль механического барьера, перекрывая зазор и не позволяя эластичному уплотнителю быть выдавленным. Установка защитного кольца — это стандартное и обязательное решение для всех гидросистем высокого давления.

Почему для защитных колец выбирают фторопласт (PTFE)?

• Оптимальная жесткость: Фторопласт достаточно тверд, чтобы не деформироваться самому и не выдавливаться в зазор, но при этом достаточно пластичен, чтобы не повредить металлические поверхности.

• Низкое трение: Он не создает дополнительного сопротивления движению, в отличие от некоторых других пластиков.

• Химическая инертность: Абсолютно устойчив к любым гидравлическим маслам и жидкостям.

• Широкий температурный диапазон: Сохраняет свои свойства от криогенных температур до +260°C.

Направляющие опорные кольца: защита от износа и задиров

В любом гидроцилиндре на поршень и шток действуют не только осевые, но и радиальные (боковые) нагрузки. Без направляющих элементов эти силы приводили бы к прямому контакту движущегося металлического поршня со стенкой гильзы. Последствия такого контакта фатальны: задиры, царапины, появление металлической стружки в масле и, как итог, ускоренный износ и разрушение основных уплотнений и всего цилиндра.

Направляющее опорное кольцо — это, по своей сути, подшипник скольжения. Оно устанавливается в специальные канавки на поршне или штоке и принимает на себя все боковые нагрузки, центрируя подвижные части и обеспечивая между ними стабильный зазор. Оно изнашивается само, но при этом сохраняет в целости дорогостоящие компоненты гидроцилиндра.

Почему композитный фторопласт — лучший выбор для направляющих?

Для направляющих колец чистый фторопласт используется редко из-за его склонности к деформации. Лучшим решением являются его композиции (наполненные фторопласты).

Цитата инженера-гидравлика компании «РезиноМир»: «Когда к нам в Москву приносят на ремонт гидроцилиндр со следами задиров на штоке, в 99% случаев причина — износ или разрушение направляющих колец. Мы никогда не экономим на этих деталях. Для тяжелонагруженной техники мы всегда рекомендуем кольца из бронзонаполненного фторопласта (Ф4Бр40). Бронза отлично отводит тепло из зоны трения и обладает высочайшей прочностью на сжатие. Это не просто замена детали, это апгрейд, который значительно продлевает жизнь всего цилиндра».

Сводная таблица: Защитное vs. Направляющее кольцо

Чтобы окончательно закрепить понимание, давайте сведем все различия в одну таблицу.

Производство на заказ в Москве: от ГОСТ до индивидуального решения

И защитные, и направляющие кольца должны иметь точные размеры, соответствующие посадочным канавкам и диаметрам. Компания «РезиноМир» предлагает:

• Стандартные изделия: Мы производим кольца по ГОСТ и международным стандартам, соответствующим типоразмерам уплотнений.

• Изготовление на заказ: Наше ключевое преимущество — возможность изготовления опорных колец любых нестандартных размеров по чертежам, эскизам или образцам заказчика. Современные станки с ЧПУ на нашем производстве в Москве позволяют обеспечить высокую точность и качество поверхности.

Часто задаваемые вопросы (FAQ)

Можно ли использовать направляющее кольцо в качестве защитного?

Нет. Направляющее кольцо не предназначено для работы в плотном контакте с резиновым уплотнением и не обеспечит должной защиты от экструзии. Каждый тип кольца должен использоваться строго по своему назначению.

Как определить, что пора менять опорные кольца?

При разборке гидроцилиндра всегда проводите дефектовку. Признаки износа направляющих колец — уменьшение толщины, видимый износ, трещины. Признаки отказа защитных колец — повреждение (срез) резинового уплотнения, которое они должны были защищать. Общее правило: при любом ремонте уплотнений всегда меняйте и опорные кольца. Это недорогие детали, экономия на которых может привести к повторному, гораздо более дорогому ремонту.

Почему направляющие кольца делают разрезными?

Разрез (обычно косой) необходим для простоты монтажа кольца в закрытую канавку на поршне. Кроме того, зазор в замке после установки компенсирует тепловое расширение материала во время работы.

Как правильно установить два защитных кольца в узел двустороннего действия?

В канавку сначала устанавливается одно защитное кольцо, затем резиновый O-Ring, а затем второе защитное кольцо. Таким образом, резиновое уплотнение оказывается «запертым» между двумя фторопластовыми барьерами.

Правильный выбор и своевременная замена опорных колец — это залог долгой и безаварийной работы гидравлического оборудования. Обратившись в компанию «РезиноМир», вы получите не просто качественные изделия, но и комплексную инженерную поддержку, которая поможет вам принять технически грамотное и экономически выгодное решение.
