В гидравлических и пневматических системах высокого давления надежность каждого уплотнения играет решающую роль. Стандартное резиновое уплотнительное кольцо круглого сечения (O-Ring) является простым и эффективным решением, но лишь до тех пор, пока условия эксплуатации не выходят за рамки стандартных. Под действием высокого давления эластичный материал кольца стремится «вытечь» или быть выдавленным в технологический зазор между подвижными и неподвижными частями, что приводит к его разрушению, потере герметичности и аварийной остановке оборудования. Для предотвращения этого разрушительного процесса было разработано простое, но гениальное инженерное решение — защитное кольцо из фторопласта. Компания «РезиноМир» в Москве является вашим экспертным партнером в мире высокотехнологичных уплотнений, предлагая не просто продукцию, а глубокое понимание механики процесса и инженерные решения для максимальной надежности ваших систем.
Что такое защитное кольцо и каков его принцип действия?

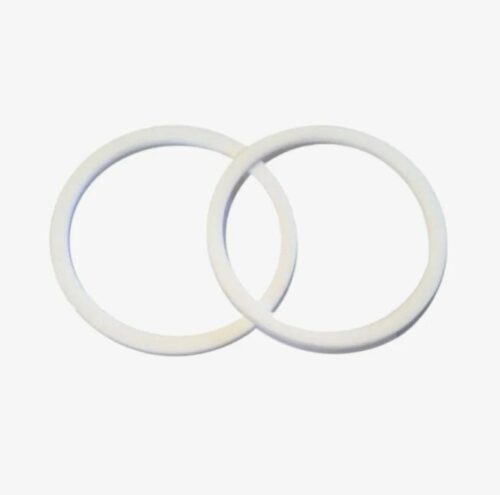

Защитное кольцо из фторопласта (также известное как антиэкструзионное или опорное кольцо) — это не основной уплотнительный элемент. Его задача — защищать основной, эластичный уплотнитель (как правило, резиновое кольцо O-Ring) от разрушения.
Представьте себе уплотнение поршня в гидроцилиндре. Между стенкой цилиндра и поршнем всегда существует небольшой радиальный зазор, необходимый для свободного движения. Под действием высокого давления (16 МПа, 25 МПа и выше) резиновое кольцо O-Ring деформируется и стремится заполнить собой все доступное пространство. Если зазор достаточно велик, а давление высоко, часть резинового кольца буквально «вгрызается» в этот зазор. При каждом движении поршня этот выдавленный участок срезается об острую кромку, что приводит к быстрой «стрижке» и полному разрушению уплотнения. Этот процесс называется экструзией.
Защитное кольцо из фторопласта устанавливается в уплотнительную канавку со стороны, противоположной давлению. Будучи изготовленным из твердого, но пластичного материала, оно выполняет роль барьера:
-
Оно перекрывает зазор выдавливания, не давая эластичному O-Ring попасть в него.
-
Оно принимает на себя основную нагрузку от давления, позволяя резиновому кольцу выполнять только свою главную функцию — обеспечивать герметичность.
Таким образом, установка защитного кольца позволяет значительно расширить диапазон рабочих давлений для стандартных резиновых уплотнений, повысить надежность и срок службы всего уплотнительного узла.
Почему именно фторопласт — идеальный материал для защитных колец?
Выбор фторопласта-4 (PTFE) в качестве материала для защитных колец не случаен. Он обусловлен уникальным набором физико-химических свойств, которые делают его незаменимым в этой роли.
-
Низкий коэффициент трения: Фторопласт — один из самых «скользких» материалов. Установленное кольцо не создает дополнительного сопротивления движению штока или поршня, снижает износ и предотвращает эффект прерывистого скольжения («stick-slip effect»).
-
Высокая жесткость и стойкость к деформации: В отличие от резины, фторопласт достаточно тверд, чтобы не деформироваться и не выдавливаться в зазор самому, надежно «подпирая» основной уплотнитель.
-
Феноменальная химическая инертность: Защитные кольца из PTFE могут работать в контакте с любыми гидравлическими жидкостями, маслами, топливом, растворителями и даже агрессивными кислотами, не набухая и не разрушаясь.
-
Широкий температурный диапазон: Они сохраняют свои свойства от -200°C до +250°C, что позволяет использовать их в самых разных климатических и технологических условиях.
-
Отсутствие водопоглощения: Кольца не впитывают влагу и не меняют своих размеров, что гарантирует стабильность работы уплотнительного узла.
Виды защитных колец из фторопласта: подбираем правильную конструкцию
В зависимости от конструкции уплотнительного узла и удобства монтажа, компания «РезиноМир» предлагает в Москве несколько типов защитных колец.
Неразрезное (цельное) кольцо
Представляет собой сплошное кольцо без разрезов. Это наиболее прочная и надежная конструкция, которая обеспечивает наилучшую поддержку уплотнения. Однако его монтаж может быть затруднен, особенно при установке в закрытые внутренние канавки на поршнях. Установка требует растяжения кольца, что возможно благодаря пластичности фторопласта.
Разрезное кольцо
Для упрощения монтажа кольцо имеет один разрез. Разрез может быть прямым (под углом 90° к оси) или косым (обычно под углом 30° или 45°). Косой разрез является предпочтительным, так как он предотвращает «закусывание» O-Ring в месте стыка и обеспечивает более равномерную поддержку по всей окружности.
Спиральное (витое) кольцо
Представляет собой кольцо, изготовленное из двух или трех витков фторопластовой ленты. Такая конструкция обладает «пружинящим» эффектом, что позволяет ей лучше компенсировать биения и допуски посадочных диаметров. Монтаж таких колец также очень прост.
Давайте сравним основные типы в наглядной таблице.
Тип кольца | Конструкция | Преимущества | Недостатки | Рекомендуемое применение |
Неразрезное | Сплошное, цельное | Максимальная прочность, лучшая защита от экструзии | Сложность монтажа на поршни | Высоконагруженные узлы, штоковые уплотнения |
Разрезное | С одним прямым или косым разрезом | Простота монтажа, универсальность | Незначительное ослабление в месте разреза | Наиболее распространенный тип для поршней и штоков |
Спиральное | Из 2-3 витков ленты | Очень простой монтаж, компенсация допусков | Меньшая жесткость по сравнению с цельным | Узлы с большими допусками, ремонтные применения |
Защитные кольца из композиционного фторопласта: решение для экстремальных нагрузок
В системах со сверхвысоким давлением и температурой даже чистому фторопласту может не хватать механической прочности. Для таких условий применяются защитные кольца, изготовленные из наполненного (композиционного) фторопласта.
Цитата инженера компании «РезиноМир»: «Когда к нам в Москве обращаются с проблемой разрушения уплотнений на тяжелых прессах или в гидромолотах, мы часто рекомендуем не просто установить защитное кольцо, а использовать кольцо из композита. Например, фторопласт с наполнением бронзой (Ф4Бр40) обладает значительно более высокой стойкостью к деформации под нагрузкой, а с наполнением углеволокном (Ф4К20) — повышенной износостойкостью. Правильный подбор материала — это 90% успеха в решении нестандартной задачи».
-
Фторопласт + Углеволокно/Кокс: Повышается твердость, износостойкость и теплопроводность.
-
Фторопласт + Бронза: Значительно увеличивается сопротивление ползучести и прочность на сжатие.
-
Фторопласт + Стекловолокно: Увеличивается жесткость и стабильность размеров.
Производство и стандарты: от ГОСТ до индивидуального чертежа
Компания «РезиноМир» осуществляет производство защитных колец как по стандартным размерам, соответствующим отечественным и международным стандартам на уплотнительные кольца O-Ring, так и по индивидуальным чертежам заказчика.
Наше производство в Москве оснащено современными станками с ЧПУ, что позволяет изготавливать кольца из фторопластовых заготовок (стержней и труб) с высокой точностью и качеством поверхности для любых, даже самых нестандартных уплотнительных узлов.
Часто задаваемые вопросы (FAQ)
Сколько защитных колец нужно устанавливать?
Это зависит от направления действия давления.
-
В уплотнениях одностороннего действия (давление действует только с одной стороны) устанавливается одно защитное кольцо со стороны, противоположной давлению.
-
В уплотнениях двустороннего действия (например, в поршне гидроцилиндра, который работает в обе стороны) устанавливается два защитных кольца по обе стороны от резинового O-Ring.
Можно ли повторно использовать защитное кольцо из фторопласта?
Не рекомендуется. При монтаже, особенно цельного кольца, оно подвергается деформации. Кроме того, в процессе работы оно «прирабатывается» к своему месту. Для обеспечения максимальной надежности при каждом ремонте уплотнительного узла рекомендуется менять не только резиновое кольцо, но и защитное.
Как правильно установить разрезное защитное кольцо?
Разрезное кольцо устанавливается в канавку со стороны низкого давления. Очень важно сориентировать его так, чтобы разрез не совпадал с возможными маслоподводящими каналами или другими отверстиями. Кольцо должно плотно прилегать к O-Ring, не имея зазоров.
Защитное кольцо — это основной уплотнитель?
Нет, важно понимать, что защитное кольцо не является герметизирующим элементом. Оно лишь создает механическую поддержку. Основную функцию герметизации выполняет эластичное резиновое кольцо O-Ring.
Защитное кольцо из фторопласта — это маленький, но незаменимый компонент, который превращает обычное уплотнение в надежный узел, способный работать в самых тяжелых условиях. Обратившись в компанию «РезиноМир», вы получите не просто качественное изделие, но и исчерпывающую техническую консультацию от экспертов, которые помогут вам сделать безошибочный выбор.
