Прокладки для фланцев

Герметичность фланцевого соединения — это альфа и омега безопасности и эффективности любого трубопровода. В стандартных условиях с этой задачей успешно справляются уплотнения из паронита, резины или графита. Но что делать, когда рабочая среда — это концентрированная кислота, перегретый пар, агрессивный растворитель или криогенная жидкость? В таких экстремальных условиях традиционные материалы мгновенно разрушаются, приводя к опасным утечкам и аварийным остановкам производства. Именно для этих, самых ответственных и сложных задач, существует бескомпромиссное решение — прокладки для фланцев из фторопласта. Компания «РезиноМир» в Москве является вашим экспертным центром в мире высокотехнологичных уплотнений, предлагая не просто продукцию, а глубокие инженерные знания для выбора идеального решения.

Почему фторопласт — материал выбора для экстремальных условий?

Фторопласт-4, также известный в мире как политетрафторэтилен (ПТФЭ или PTFE), не зря называют «королем пластмасс». Его уникальная молекулярная структура, состоящая из прочнейших связей углерода и фтора, наделяет его набором феноменальных свойств, недостижимых для большинства других материалов.

Абсолютная химическая инертность

Фторопластовая прокладка не вступает в реакцию, не набухает и не разрушается под воздействием практически всех известных химикатов: концентрированных кислот (включая серную, соляную, азотную и «царскую водку»), щелочей, органических растворителей, нефтепродуктов, хлора и других агрессивных сред. Это гарантирует не только долговечность самого уплотнения, но и чистоту транспортируемого продукта, что критически важно для фармацевтической и пищевой промышленности.

Широчайший температурный диапазон

Фланцевые прокладки из PTFE сохраняют свою работоспособность в поистине колоссальном диапазоне температур: от -269°C (температура жидкого гелия) до +260°C. Они не становятся хрупкими в условиях глубокого холода и не теряют своих механических свойств при длительном нагреве, что делает их незаменимыми как в криогенной технике, так и на паропроводах высокого давления.

Антиадгезионные и антифрикционные свойства

Фторопласт обладает рекордно низким коэффициентом трения и высочайшими антиадгезионными свойствами (к нему почти ничего не прилипает). Это означает, что фторопластовая прокладка никогда не «прикипит» к поверхности фланца, в отличие от паронита. Демонтаж соединения даже после многих лет эксплуатации проходит легко и быстро, а поверхность фланцев остается чистой, не требуя трудоемкой механической очистки.

Важнейший нюанс: проблема хладотекучести и ее решения

При всех своих достоинствах, чистый (первичный) фторопласт-4 обладает одним свойством, которое необходимо учитывать при проектировании уплотнений — хладотекучестью (или ползучестью). Это медленная, необратимая деформация материала под действием постоянной нагрузки, особенно при повышенных температурах. Проще говоря, под давлением затянутых болтов прокладка из чистого PTFE со временем может «растекаться», что приводит к ослаблению затяжки и потере герметичности.

Именно поэтому выбор типа фторопластовой прокладки — это нетривиальная задача, требующая экспертного подхода. Компания «РезиноМир» предлагает несколько типов решений, каждое из которых предназначено для своих условий.

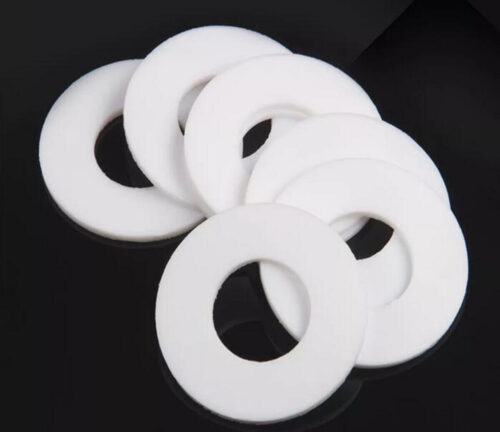

Прокладки из чистого (первичного) фторопласта-4

Это базовый и наиболее химически стойкий вариант. Такие прокладки идеально подходят для систем с невысоким давлением, для футеровки или там, где контакт с любыми другими веществами, кроме чистого PTFE, недопустим.

Прокладки из композиционного (наполненного) фторопласта

Для борьбы с хладотекучестью и повышения механической прочности в чистый фторопласт вводят различные наполнители.

• Со стекловолокном: Добавка стекловолокна (обычно 15-25%) значительно снижает ползучесть и повышает износостойкость. Такие прокладки отлично работают при высоких давлениях и температурах, но их химическая стойкость несколько ниже (не рекомендуется для сильных щелочей и плавиковой кислоты).

• С углеродом/коксом: Наполнение углеволокном или коксом (до 25%) кардинально повышает твердость, теплопроводность и сопротивление ползучести, при этом практически не снижая химической стойкости. Это один из самых универсальных и востребованных типов наполненного PTFE.

Прокладки из экспандированного фторопласта (ePTFE)

Это вершина технологий фторопластовых уплотнений. Экспандированный фторопласт получают путем специальной обработки, которая создает микропористую структуру из узелков, соединенных тонкими волокнами.

• Высокая сжимаемость: ePTFE-прокладки очень мягкие и пластичные. Они способны герметизировать даже старые, изношенные или поврежденные фланцы, заполняя собой все царапины и неровности.

• Отсутствие хладотекучести: В отличие от обычного PTFE, при сжатии волокнистая структура ePTFE не «растекается» в стороны, а уплотняется, создавая чрезвычайно прочное и стабильное уплотнение, которое не требует повторной подтяжки болтов.

Давайте сравним основные типы в таблице для наглядности.

Производство и стандарты: от ГОСТ до чертежа заказчика

Компания «РезиноМир» в Москве предлагает фланцевые прокладки, изготовленные в соответствии с различными стандартами:

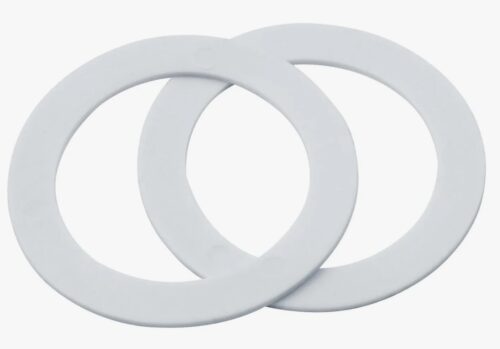

• ГОСТ 15180-86: Стандартные уплотнения для фланцев арматуры, соединительных частей и трубопроводов.

• DIN / EN: Европейские стандарты для фланцевых соединений.

• ASME / ANSI: Американские стандарты.

Помимо стандартных изделий, наше ключевое преимущество — это изготовление прокладок на заказ. Мы можем вырезать прокладки любой, даже самой сложной конфигурации, по вашим чертежам, эскизам или образцам. Это особенно актуально для нестандартного импортного оборудования или при проведении ремонтных работ.

Цитата инженера-технолога «РезиноМир»: «Самая частая ошибка при монтаже фторопластовых прокладок — это чрезмерная затяжка болтов «по привычке», как на пароните. Фторопласт — не паронит, он не требует огромных усилий. Чрезмерная затяжка, особенно на прокладках из чистого PTFE, как раз и провоцирует повышенную хладотекучесть и может привести к разрушению прокладки. Важно использовать динамометрический ключ и соблюдать рекомендованные моменты затяжки, а также применять правильную схему «крест-накрест». Правильный монтаж — это 50% успеха».

Часто задаваемые вопросы (FAQ)

Можно ли повторно использовать фторопластовую прокладку?

Категорически не рекомендуется. В процессе затяжки происходит необратимая деформация материала, он «обжимается» по профилю конкретного фланца. При повторной установке достичь первоначальной герметичности уже невозможно. Фланцевая прокладка является одноразовым расходным материалом.

Нужен ли какой-либо герметик при установке прокладки из PTFE?

Нет, ни в коем случае. Фторопластовые прокладки являются самоуплотняющимися. Применение любых паст или герметиков не только бессмысленно, но и вредно. Это может снизить эффективность уплотнения и загрязнить рабочую среду. Поверхности фланцев должны быть чистыми и сухими.

Что такое «облицованная» или «конвертная» прокладка?

Это композитное уплотнение, в котором эластичный сердечник (например, из резины или паронита) заключается в тонкую оболочку («конверт») из чистого фторопласта. Такое решение сочетает в себе упругость и восстанавливаемость сердечника с химической стойкостью фторопластовой оболочки. Это отличный вариант для систем с переменным давлением и температурой.

Как правильно выбрать толщину прокладки?

Общее правило: прокладка должна быть как можно тоньше, но при этом достаточной для компенсации неровностей фланцев. Для новых, качественных фланцев обычно достаточно толщины 1.5-2.0 мм. Для старых, изношенных или литых фланцев может потребоваться толщина 3.0 мм. Прокладки из мягкого экспандированного фторопласта (ePTFE) лучше компенсируют дефекты даже при небольшой толщине.

Выбор правильной фторопластовой прокладки — это залог безопасности, надежности и экономической эффективности вашего производства. Обратившись в компанию «РезиноМир», вы получите не просто качественное изделие, но и исчерпывающую техническую консультацию от экспертов, которые помогут вам сделать безошибочный выбор для самых сложных условий эксплуатации.
