Манжеты пневматические

Компания «РезиноМир» предлагает комплексную услугу по изготовлению и подбору пневматических манжет из полиуретана (ПУ) и полиамида (ПА) в Москве. Пневматическая манжета — это сердце любого пневмоцилиндра, клапана или распределителя. В отличие от гидравлики, где уплотнение работает в масляной ванне, пневматическая манжета функционирует в гораздо более суровых условиях: практически без смазки, на высоких скоростях и при резких перепадах давления.
Основываясь на нашем многолетнем опыте в области уплотнительной техники, мы можем с уверенностью заявить: 9 из 10 проблем в пневматике (потеря скорости, «шипение» и утечки воздуха, заклинивание штока) вызваны износом, «залипанием» или разрушением стандартных резиновых манжет. Использование устаревших материалов в современных пневмосистемах — это гарантия низкой эффективности и постоянных простоев. Наша цель — предоставить вам не просто уплотнение, а инженерное решение, которое обеспечит вашей пневматике скорость, герметичность и долговечность.

Специфика пневматики: почему резиновые манжеты не справляются?

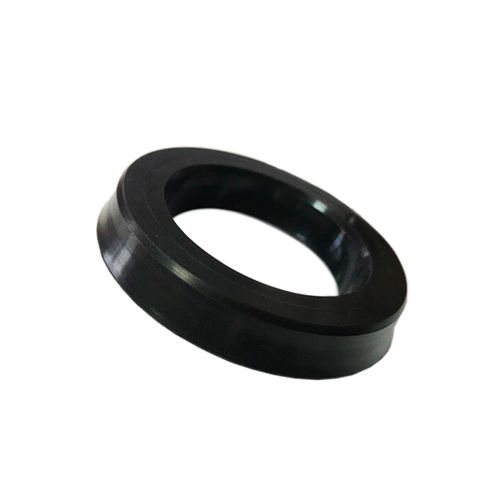

Стандартные пневматические манжеты по ГОСТ 6678-72 изготавливаются из резины (NBR). Этот материал был хорош для пневматики прошлого поколения, но современные требования к скорости и ресурсу выявили его критические недостатки:

Высокий коэффициент трения: Резина обладает высоким трением покоя. Это приводит к эффекту «stick-slip» (движение рывками), особенно при низком давлении, и требует обильной смазки воздуха через лубрикатор.

Низкая износостойкость: При высоких скоростях и недостатке смазки резиновая кромка быстро истирается, что ведет к потере герметичности.

Эффект «дизелирования»: При резком сжатии в цилиндре могут воспламеняться пары масла, что буквально «сжигает» резиновую манжету.

«Прилипание»: После длительного простоя резиновая манжета может «прилипнуть» к стенке цилиндра, что приводит к ее разрыву при первом же движении.

Разбухание от конденсата и масел: Некачественные компрессорные масла и конденсат в воздухе могут вызывать разбухание резины, что приводит к заклиниванию поршня.

Эти проблемы решаются переходом на современные конструкционные полимеры, специально адаптированные для задач пневматики.

Полиуретан (ПУ) — идеальный материал для пневматических манжет
Пневматический полиуретан — это не тот же материал, что используется в гидравлике. Он имеет специальный состав, обеспечивающий минимальное трение и максимальную износостойкость в условиях работы «на сухую» или с минимальной смазкой.
Ключевые преимущества полиуретановых пневматических манжет:

Низкий коэффициент трения: Обеспечивает плавное, равномерное движение штока без рывков даже при низком давлении. Снижает требования к лубрикации воздуха.

Феноменальная износостойкость: Срок службы полиуретановой манжеты в 5-10 раз превышает ресурс резиновой в идентичных условиях.

Высокая скорость работы: Манжеты из ПУ способны работать на скоростях до 1 м/с и выше без перегрева и износа.

Механическая прочность: Полиуретановую манжету крайне сложно повредить при монтаже.

Полная совместимость: Мы изготавливаем полиуретановые манжеты, полностью соответствующие по размерам ГОСТ 6678-72. Вы можете легко модернизировать свой пневмоцилиндр, просто заменив резиновую манжету на полиуретановую.

Роль полиамида (ПА) и других пластиков в пневматике
Полиамид (капролон), так же как и в гидравлике, не используется для изготовления эластичных манжет. Его роль — опора и направление.

Направляющие кольца (поршневые и штоковые): Изготавливаются из полиамида или, для еще меньшего трения, из фторопласта (PTFE). Они принимают на себя боковые нагрузки, центрируют поршень/шток и предотвращают контакт «металл-металл».

Демпфирующие кольца: В современных пневмоцилиндрах для смягчения удара поршня в конце хода используются специальные демпфирующие кольца, часто из твердого полиуретана или полиамида.

Грамотная конструкция современного пневматического уплотнения — это всегда система, включающая в себя эластичную манжету из ПУ и жесткие направляющие кольца.

Типы пневматических манжет и их применение

Тип манжеты
Схематичное изображение
Назначение
Особенности и преимущества полиуретана

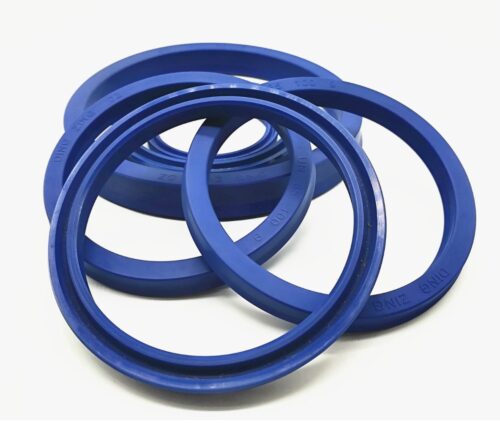

Манжета по ГОСТ 6678-72 (Тип 1 — для цилиндра, Тип 2 — для штока)
(Изображение классической воротниковой манжеты)
Универсальное уплотнение. Прямая замена стандартных резиновых.
Полиуретановый аналог обеспечивает многократное увеличение ресурса и снижение трения.

Манжета с симметричным профилем (U-образная)
(Изображение симметричного U-профиля)
Может использоваться и для штока, и для поршня.
Полиуретан придает профилю высокую стабильность, предотвращая его «заворачивание» на высоких скоростях.

Компактное уплотнение (поршневое)
(Изображение поршня с манжетой, направляющими и магнитным кольцом)
Комбинированное уплотнение «все в одном» для поршня.
Полиуретановая манжета в центре обеспечивает герметичность, а направляющие кольца по бокам — плавное скольжение.

Штоковое уплотнение с пыльником (грязесъемник)
(Изображение манжеты с дополнительной кромкой-пыльником)
Двойная функция: уплотнение штока и защита от попадания пыли внутрь.
Полиуретановая кромка-пыльник обладает высокой износостойкостью и эффективно очищает шток.

Цитата руководителя отдела пневматических систем «РезиноМир»:«Типичная ситуация: автоматическая линия упаковки. Пневмоцилиндр, совершающий 20-30 циклов в минуту, начинает «травить» воздух через шток. Линию останавливают, меняют резиновую манжету ГОСТ. Через неделю-две проблема повторяется. Почему? Потому что резина не выдерживает такой интенсивности и стирается. Мы предлагаем решение: вытачиваем по размерам полиуретановую манжету штока с двумя рабочими кромками. Она стоит дороже, но линия после этого работает полгода без остановок. Заказчик экономит не просто на манжетах, он экономит на простоях, которые стоят в тысячи раз дороже. Это и есть грамотный подход к обслуживанию пневматики.»

Изготовление пневматических манжет на заказ в Москве
Найти качественную полиуретановую манжету, особенно для импортного или нестандартного пневмооборудования, — сложная задача. «РезиноМир» решает ее с помощью собственного производства.

Технология точения на ЧПУ: Мы изготавливаем манжеты из специальных марок пневматического полиуретана. Это позволяет нам:

Создавать любой профиль и размер с высочайшей точностью.

Обеспечивать идеальную геометрию рабочих кромок для минимального трения.

Выполнять заказы от 1 штуки в течение 1-2 дней.

Реверс-инжиниринг: Мы можем воссоздать любую манжету по вашему изношенному образцу, часто улучшая ее первоначальную конструкцию.

Соответствие стандартам: Мы производим аналоги манжет по ГОСТ 6678-72, а также по каталогам ведущих мировых производителей (Festo, Camozzi, SMC, Parker и др.).

Часто задаваемые вопросы (FAQ)
В: Можно ли использовать гидравлическую манжету в пневматике?О: Категорически не рекомендуется. Гидравлическая манжета имеет другой профиль кромок, рассчитанный на работу со смазкой. В пневматике она будет создавать избыточное трение, перегреваться и быстро выйдет из строя. Необходимо использовать манжеты, специально разработанные для пневматики.
В: Моя пневмосистема работает без лубрикатора. Подойдет ли полиуретановая манжета?О: Да, более того — это идеальный выбор. Пневматический полиуретан имеет в своем составе модификаторы, снижающие трение, и прекрасно работает в системах с осушенным воздухом без дополнительной смазки.
В: Как правильно замерить манжету для заказа?О: Вам необходимо измерить три размера: d — внутренний диаметр (диаметр штока), D — внешний диаметр (диаметр цилиндра), и h — высота манжеты.
В: Вы можете изготовить уплотнения для пневматического клапана или распределителя?О: Да. Мы изготавливаем не только манжеты, но и другие уплотнения для пневматики: кольца, золотниковые уплотнения, мембраны. Приносите ваш образец или чертеж, и мы подберем решение.
