Уплотнения штоков*

Компания «РезиноМир» предлагает комплексные инженерные решения по уплотнению штоков гидравлических и пневматических цилиндров с помощью современных конструкционных полимеров — полиуретана (ПУ) и полиамида (ПА). Уплотнение штока — это не просто манжета. Это критически важный барьер, который одновременно выполняет две задачи: предотвращает утечку рабочей среды (масла или воздуха) наружу и защищает внутреннюю полость цилиндра от попадания абразива и грязи извне.

Основываясь на нашем многолетнем опыте в ремонте и проектировании уплотнительных систем, мы утверждаем: течь по штоку — это самый распространенный и самый коварный вид неисправности гидро- и пневмоцилиндров. Она не только приводит к потере рабочей среды и падению эффективности, но и свидетельствует о начале разрушительных процессов внутри системы. Использование стандартных резиновых уплотнений в современных условиях высоких давлений и нагрузок — это сознательное закладывание «мины замедленного действия». Наша цель — обезвредить эту мину, предоставив вам уплотнение, которое станет самым надежным элементом вашей конструкции.

Анатомия отказа: почему стандартные резиновые уплотнения штока выходят из строя?

Штоковое уплотнение работает в самых неблагоприятных условиях: оно контактирует с внешней средой (пыль, влага, лед), испытывает высокое давление изнутри и постоянно трется о движущийся шток. Стандартные резиновые манжеты (NBR) не выдерживают такого комплекса нагрузок.

Основные причины отказа резиновых штоковых уплотнений:

• Выдавливание в зазор (экструзия): Под давлением мягкая резина «вытекает» в зазор между штоком и направляющей втулкой. Это срезает рабочую кромку, что приводит к мгновенной и обильной течи.

• Абразивный износ: Даже мельчайшие частицы пыли, прошедшие через грязесъемник, работают как наждачная бумага, быстро истирая нежную резиновую кромку.

• Эффект «stick-slip» (движение рывками): Высокий коэффициент трения резины приводит к неравномерному движению штока, вибрациям и повышенному износу.

• Термическое разрушение: При интенсивной работе узел нагревается, резина теряет эластичность, «дубеет» и перестает уплотнять.

Полиуретан (ПУ) — идеальный материал для уплотнения штока

Гидравлический и пневматический полиуретан — это материалы, специально созданные для решения вышеописанных проблем. Они обладают уникальным сочетанием свойств, делающим их выбором №1 для современных штоковых уплотнений.

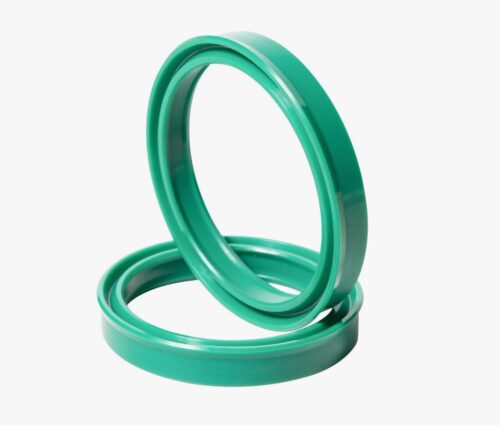

Ключевые преимущества полиуретановых штоковых манжет:

1. Стойкость к экстремальному давлению: Полиуретан обладает высоким модулем упругости. Он не «течет» под давлением, что позволяет уплотнениям работать при 40-50 МПа (400-500 бар) и выше без риска экструзии.

2. Феноменальная износостойкость: Ресурс полиуретанового уплотнения в 5-10 раз превышает ресурс резинового в одинаковых условиях динамической работы.

3. Низкий коэффициент трения: Обеспечивает плавный ход штока, снижает нагрев узла и требования к смазке.

4. Высочайшая механическая прочность: Полиуретановую манжету крайне сложно повредить при монтаже, она устойчива к «закусыванию».

5. Разнообразие профилей: Технология точения позволяет нам изготавливать штоковые уплотнения самых сложных асимметричных профилей, которые обеспечивают максимальную стабильность и эффективность уплотнения.

Роль полиамида (ПА): поддержка и направление, а не уплотнение

Это критически важный инженерный аспект! Жесткий полиамид (капролон) не используется для создания эластичных уплотнительных кромок. Его задача — служить опорой и направляющей для штока и защищать основное уплотнение.

Из полиамида изготавливаются:

• Направляющие кольца (втулки) штока: Устанавливаются в крышку цилиндра. Они центрируют шток, принимают на себя все радиальные (боковые) нагрузки и предотвращают контакт «металл-металл» между штоком и крышкой, защищая их от задиров.

• Опорные (защитные) кольца: Устанавливаются в одной канавке с полиуретановой манжетой (со стороны низкого давления). Их задача — минимизировать уплотнительный зазор и служить непреодолимым барьером, который физически не дает манжете выдавливаться при пиковых скачках давления.

Идеальное уплотнение штока — это всегда СИСТЕМА, а не одна деталь!

Типы современных штоковых уплотнений и их компоненты

Цитата руководителя отдела реверс-инжиниринга «РезиноМир»:
«К нам принесли крышку гидроцилиндра от импортного манипулятора. Проблема — хроническая течь по штоку, меняли уплотнения уже трижды. Внутри стояла простая резиновая манжета. Мы провели замеры и увидели, что из-за износа направляющей втулки шток имеет небольшой люфт. При боковой нагрузке этот люфт «открывал» зазор, и манжету просто срезало давлением. Наше решение было комплексным: мы выточили новую направляющую втулку из капролона (полиамида) с минимальными допусками, а вместо резиновой манжеты изготовили уплотнение из полиуретана с асимметричным профилем и интегрированным опорным кольцом. Мы не просто заменили деталь, мы устранили первопричину неисправности — люфт штока. Цилиндр работает уже год без нареканий. В этом и заключается наш инженерный подход.»

Изготовление штоковых уплотнений на заказ в Москве

Найти качественное уплотнение для импортной, старой или нестандартной техники — огромная проблема. «РезиноМир» решает ее с помощью собственного производства.

• Технология точения на ЧПУ: Мы изготавливаем уплотнения из цельных заготовок полимеров. Это позволяет:

  • Создавать любой профиль и размер с точностью до 0.05 мм.

  • Обеспечивать идеальную геометрию рабочих кромок.

  • Выполнять заказы от 1 штуки в течение 1-2 дней.

• Реверс-инжиниринг: Мы можем воссоздать и улучшить любое уплотнение по вашему изношенному образцу.

• Соответствие стандартам: Мы производим аналоги уплотнений по ГОСТ, а также по каталогам ведущих мировых производителей (Trelleborg, Parker, Kastas, Hallite и др.).

Часто задаваемые вопросы (FAQ)

В: В чем разница между уплотнением штока и уплотнением поршня?
О: Они решают разные задачи и не взаимозаменяемы. Уплотнение штока герметизирует узел по своему внутреннему диаметру (по штоку). Уплотнение поршня — по своему внешнему диаметру (по гильзе цилиндра). Часто они имеют разный профиль, оптимизированный под свою задачу.

В: Как правильно замерить штоковое уплотнение для заказа?
О: Вам необходимо измерить три размера: d — внутренний диаметр (диаметр штока), D — внешний диаметр (диаметр канавки в крышке), h — высота (ширина) канавки.

В: У меня течет шток, но грязесъемник стоит хороший. Нужно ли его менять вместе с уплотнением штока?
О: Настоятельно рекомендуется. Если основное уплотнение вышло из строя, значит, через него выдавливалось масло. Это масло вымыло смазку из-под кромки грязесъемника, и он работал «всухую», что привело к его износу. Комплексная замена (грязесъемник + направляющие + штоковое уплотнение) — это единственно правильный подход при ремонте.

В: Моя система работает при температуре +130°C. Подойдет ли полиуретан?
О: Стандартный полиуретан рассчитан на температуру до +100-110°C. Для более высоких температур мы предлагаем уплотнения из специальных термостойких полимеров или фторкаучука (FKM/Viton), которые также можем изготовить на заказ.
