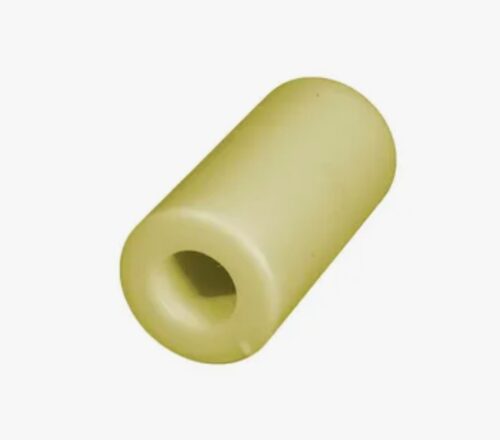

Втулка капролон 17,8х27х4,5 мм
3-10 раб. дн.
29,70 / шт

Капролоновые втулки (Полиамид ПА-6): Современные подшипники скольжения

В любом механизме, где есть вращающиеся или поступательно движущиеся части, ключевую роль играют узлы трения. Традиционно для изготовления подшипников скольжения, направляющих и втулок использовались цветные металлы, в первую очередь бронза. Это надежное, но дорогое и требовательное к обслуживанию решение. Сегодня на смену ему приходит современный инженерный полимер, совершивший настоящую революцию в трибологии – капролон (полиамид ПА-6).

Компания «РезиноМир», являясь ведущим экспертом в области конструкционных пластиков в Москве, предлагает не просто заготовки, а готовые инженерные решения – капролоновые втулки. Мы специализируемся на подборе и изготовлении этих критически важных деталей, которые позволяют нашим клиентам снижать издержки, повышать надежность оборудования и отказываться от постоянной смазки в пользу современных «сухих» узлов трения.

Что такое капролоновая втулка и почему она лучше бронзовой?

Капролоновая втулка – это деталь цилиндрической формы (подшипник скольжения), изготовленная из полиамида ПА-6. Она устанавливается между валом и корпусом механизма и принимает на себя все нагрузки трения, защищая дорогостоящие валы и корпуса от износа.

Главный вопрос, который задают инженеры: «Почему я должен заменить проверенную бронзу на какой-то пластик?» Ответ кроется в уникальном сочетании свойств капролона.

Сравнительная таблица: Капролон vs. Бронза

Характеристика Втулка из Капролона (ПА-6) Втулка из Бронзы (БрАЖ, БрОЦС) Выгода от использования капролона
Коэффициент трения ~0.2-0.3 (самосмазывающийся) ~0.2-0.3 (требует постоянной смазки) Может работать «всухую», снижает затраты на смазку, повышает чистоту узла.
Вес (плотность, г/см³) ~1.15 (в 7 раз легче!) ~8.5-8.8 Снижение инерционных нагрузок, уменьшение общего веса механизма, упрощение монтажа.
Износостойкость Высокая, особенно к абразивам. Хорошая, но чувствительна к абразивам. Срок службы в 1.5-2 раза выше, особенно в запыленных условиях. Капролон «вбирает» абразив, не царапая вал.
Стоимость Низкая (в 3-5 раз дешевле) Высокая Прямая экономия на стоимости самой детали и на стоимости владения.
Воздействие на вал Не изнашивает вал. Изнашивает вал при недостатке смазки. Продлевает срок службы сопряженных деталей, снижает стоимость ремонта.
Уровень шума Низкий (демпфирует вибрации). Высокий. Снижение шума и вибраций в механизме, повышение комфорта.
Коррозионная стойкость Абсолютная. Подвержена коррозии. Можно использовать во влажной среде и в контакте с водой без риска коррозии.

Вывод: Капролоновая втулка – это не просто дешевая замена, а технически более совершенное решение для большинства узлов скольжения, работающих при умеренных скоростях и температурах.

Цитата эксперта «РезиноМир»:
«Самый показательный пример из нашей практики – ремонт сельскохозяйственной техники. На боронах, культиваторах, сеялках огромное количество шарнирных соединений, которые работают в условиях пыли, грязи и влаги. Бронзовые втулки в таких условиях изнашиваются за один сезон, «съедая» при этом и стальные пальцы. После замены на капролоновые втулки срок службы узла увеличивается в 2-3 раза. Капролон не боится абразива, не требует ежедневной шприцовки, не ржавеет. Это простое и гениальное решение, которое экономит аграриям огромные деньги на ремонте и простоях. Мы в «РезиноМир» ежегодно поставляем тысячи таких втулок для АПК.»
– Игорь Константинов, ведущий технический консультант «РезиноМир».

Сферы применения капролоновых втулок

  • Сельскохозяйственная техника: Шарниры навесного оборудования, оси колес, узлы рулевого управления.

  • Строительная и дорожная техника: Шарниры ковшей экскаваторов, стрел кранов, подвеска катков.

  • Промышленное оборудование: Направляющие втулки для прессов, подшипники скольжения для конвейерных роликов, валов редукторов.

  • Подъемно-транспортное оборудование: Втулки для колес тележек, роликов, блоков.

  • Пищевая промышленность: Детали для тестомесов, конвейеров, упаковочных машин (при использовании капролона с пищевым допуском).

Изготовление втулок из капролона на заказ в Москве

Помимо продажи стандартных цилиндрических втулок, «РезиноМир» предлагает услугу изготовления капролоновых втулок по чертежам заказчика. Мы можем изготовить:

  • Втулки стандартных размеров: По вашим требованиям к внутреннему, наружному диаметру и длине.

  • Фланцевые втулки (с буртиком): Для фиксации осевого смещения.

  • Втулки сложной формы: С внутренними канавками для смазки, пазами, лысками.

  • Втулки по изношенному образцу: Мы можем снять размеры с вашей старой бронзовой или изношенной капролоновой втулки и изготовить ее точную копию.

Использование современного токарного оборудования с ЧПУ позволяет нам обеспечивать высокую точность (до 0.05 мм) и качество поверхности.

Важные технические нюансы при проектировании и установке

  1. Тепловое расширение: Капролон имеет более высокий коэффициент теплового расширения, чем металл. Поэтому при проектировании необходимо закладывать увеличенный тепловой зазор между валом и втулкой, а также между втулкой и корпусом. Недостаточный зазор приведет к заклиниванию узла при нагреве.

  2. Гигроскопичность (влагопоглощение): Капролон впитывает влагу из воздуха, что приводит к незначительному увеличению размеров. Это также необходимо учитывать при расчете посадок для узлов, работающих во влажной среде.

  3. Способ монтажа: Капролоновые втулки обычно монтируются с натягом в корпус. Для облегчения монтажа втулку можно охладить (например, в морозильной камере), а посадочное место слегка нагреть. Запрещается забивать втулку молотком, это может привести к ее повреждению. Используйте пресс или тиски.

Наши инженеры в Москве всегда готовы предоставить консультацию по правильному расчету зазоров и допусков для ваших условий эксплуатации.

Часто задаваемые вопросы (FAQ)

Вопрос: Что такое «графитонаполненный капролон» и когда его использовать?
Ответ: Это модификация капролона черного цвета, в которую добавлен графит. Графит является твердой смазкой, поэтому такие втулки имеют еще более низкий коэффициент трения и повышенную износостойкость. Их рекомендуется использовать в самых тяжело нагруженных узлах трения, где требуется максимальный ресурс.

Вопрос: Можно ли использовать капролоновые втулки для высокоскоростных валов?
Ответ: С осторожностью. Капролон имеет низкую теплопроводность. При высоких скоростях скольжения в зоне трения выделяется много тепла, которое плохо отводится, что может привести к перегреву и плавлению втулки. Для высокоскоростных применений (более 1-2 м/с) необходимо либо обеспечивать принудительное охлаждение, либо использовать другие материалы (например, специальные композиты или бронзу с принудительной смазкой).

Вопрос: Как правильно рассчитать необходимый зазор?
Ответ: Расчет зазора – это инженерная задача, зависящая от диаметра, рабочей температуры, влажности и нагрузок. В качестве общей рекомендации для средних условий, зазор на диаметр должен составлять примерно 0.1-0.2% от диаметра вала. Для точного расчета лучше обратиться к справочникам или нашим специалистам.

Вопрос: Можете ли вы изготовить втулку с точным внутренним диаметром «в чистовую»?
Ответ: Да. Мы рекомендуем следующую технологию: изготавливается втулка с припуском по внутреннему диаметру, затем она запрессовывается в корпус, и только после этого внутренний диаметр растачивается в нужный размер «по месту». Это позволяет компенсировать все деформации, возникающие при запрессовке, и получить идеальную соосность.

Для получения исчерпывающей консультации, помощи в расчете и проектировании капролоновых втулок, а также для оформления заказа на изготовление, обращайтесь к специалистам компании «РезиноМир». Мы поможем вам перейти на современные и эффективные материалы.
