Грязесъёмники ГОСТ 24811

Грязесъемники по ГОСТ 24811-81: первая линия обороны вашего гидроцилиндра

Компания «РезиноМир» предлагает купить в Москве резиновые грязесъемники, изготовленные в строгом соответствии с ГОСТ 24811-81 «Грязесъемники резиновые для штоков». Этот, на первый взгляд, простой уплотнительный элемент является критически важным компонентом любой гидравлической или пневматической системы, обеспечивая ее долговечность и безаварийную работу. Грязесъемник — это «дворник» для штока цилиндра. Он устанавливается в крышке (буксе) цилиндра и его основная задача — при обратном ходе штока счищать с его полированной поверхности всю внешнюю грязь: пыль, песок, влагу, лед, стружку и другие абразивные частицы.

Наш глубокий, многолетний опыт в поставках уплотнений для гидравлики и пневматики показывает, что выход из строя гидросистемы в 80% случаев начинается именно с отказа грязесъемника. Изношенный или поврежденный грязесъемник начинает пропускать абразив внутрь цилиндра. Эти частицы попадают в рабочую жидкость и начинают работать как наждачная бумага, стремительно разрушая основные рабочие уплотнения (манжеты), полированную поверхность штока и зеркало гильзы цилиндра. Ремонт после таких повреждений — это уже не просто замена копеечных уплотнений, а дорогостоящая замена или восстановление штока и гильзы.

Принцип действия и почему это так важно

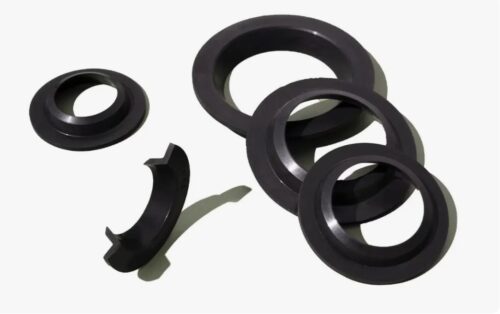

Грязесъемник представляет собой формовое резиновое кольцо специального профиля. Его ключевой элемент — острая рабочая кромка, которая плотно, с натягом, прилегает к поверхности движущегося штока.

• Когда шток выдвигается из цилиндра, рабочая кромка пропускает тончайшую масляную пленку, необходимую для смазки.

• Когда шток втягивается обратно, эластичная кромка подворачивается и, как скребок, снимает с его поверхности все загрязнения, не давая им попасть внутрь.

Последствия работы без грязесъемника или с изношенным грязесъемником:

• Быстрый износ манжет: Абразивные частицы, попавшие внутрь, царапают и разрушают рабочие кромки основных уплотнительных манжет, что приводит к внутренним и внешним утечкам и потере давления.

• Задиры на штоке и гильзе: Твердые частицы застревают между уплотнениями и движущимися поверхностями, оставляя на них глубокие царапины (задиры). Это приводит к полной разгерметизации системы.

• Загрязнение рабочей жидкости: Грязь попадает в масло, разносясь по всей гидросистеме и вызывая ускоренный износ не только цилиндра, но и насоса, клапанов, распределителей.

Вывод: Своевременная замена грязесъемника — это самая дешевая и эффективная профилактика дорогостоящего капитального ремонта всей гидросистемы.

Типы грязесъемников по ГОСТ 24811-81

Стандарт определяет несколько основных типов (исполнений) грязесъемников, различающихся формой профиля и способом установки.

Выбор конкретного типа определяется конструкцией крышки цилиндра и условиями эксплуатации, заложенными проектировщиком оборудования.

Цитата главного гидравлика сервисного центра по ремонту спецтехники, клиента «РезиноМир»:
«Золотое правило гидравлика: «Вскрыл цилиндр — меняй весь комплект уплотнений». И начинать надо всегда с грязесъемника. Даже если он выглядит целым. Резина со временем теряет эластичность, рабочая кромка «притирается» и перестает эффективно чистить шток. Мы никогда не экономим на этом. Стоимость грязесъемника — это сотые доли процента от стоимости ремонта. Мы заказываем уплотнения, включая грязесъемники по ГОСТу, в «РезиноМир», потому что уверены в качестве резины. Хорошая резина — эластичная, износостойкая и морозостойкая. Это то, что нужно для нашей техники, работающей круглый год на стройках.»

Материалы: выбор под условия работы

Грязесъемники по ГОСТ 24811-81 изготавливаются из различных марок резины, выбор которых зависит от рабочей среды и температуры.

• Резина на основе NBR (МБС): Самый распространенный материал. Обладает высокой стойкостью к минеральным гидравлическим маслам, износостойкостью и хорошими механическими свойствами. Рабочий диапазон температур от -30°С до +100°С.

• Морозостойкие резины: Для техники, работающей в условиях Крайнего Севера. Сохраняют эластичность при температурах до -50…-60°С.

• Полиуретан (ПУ): Более современный и износостойкий материал. Грязесъемники из полиуретана обладают в 3-5 раз большим ресурсом, чем резиновые, они более устойчивы к порезам и разрывам. Часто используются в импортной технике и для ремонта тяжелонагруженных узлов.

Как правильно подобрать и заменить грязесъемник

Подбор. Грязесъемник подбирается по двум основным размерам:

• d: Диаметр штока (внутренний диаметр грязесъемника).

• D: Диаметр посадочного места в крышке цилиндра (наружный диаметр грязесъемника).

Маркировка по ГОСТ 24811-81 выглядит так: Грязесъемник 1-40-6, где:

• 1: Тип (исполнение).

• 40: Диаметр штока d (мм).

• 6: Номер группы резины (определяет материал).

Зная эти параметры из каталога на вашу технику, вы легко подберете нужное изделие. Если документации нет, необходимо аккуратно измерить шток и посадочное место штангенциркулем. Специалисты «РезиноМир» в Москве всегда помогут вам идентифицировать изделие по размерам.

Замена.

• Демонтаж старого грязесъемника производится с помощью специальных крючков или тонкой отвертки. Важно не повредить посадочную канавку.

• Перед установкой нового грязесъемника канавку необходимо тщательно очистить.

• Новый грязесъемник и шток смазываются чистой гидравлической жидкостью.

• Установка производится с помощью специальной оправки или аккуратно вручную. Важно не повредить и не «закусить» рабочую кромку.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли использовать гидроцилиндр без грязесъемника?
Ответ: Категорически нет. Это приведет к гарантированному и очень быстрому выходу из строя всей уплотнительной системы и повреждению дорогостоящих деталей — штока и гильзы.

Вопрос: Чем грязесъемник отличается от манжеты?
Ответ: У них разные задачи. Грязесъемник — это защитный элемент, он работает «наружу» и не дает грязи попасть внутрь. Он не рассчитан на удержание высокого давления. Манжета — это рабочий уплотнительный элемент, она работает «внутрь» и удерживает высокое давление рабочей жидкости в системе. Они всегда работают в паре.

Вопрос: Что лучше, резина или полиуретан?
Ответ: Полиуретан обладает значительно более высокой износостойкостью, прочностью на разрыв и имеет больший ресурс. Он является предпочтительным материалом для тяжелонагруженных цилиндров (например, на стреле экскаватора). Резина — более традиционный, эластичный и экономичный материал, который отлично справляется со своими задачами в менее жестких условиях.

Вопрос: Вы продаете грязесъемники поштучно?
Ответ: Да, конечно. Мы понимаем потребности ремонтных служб, и в компании «РезиноМир» вы можете приобрести грязесъемники по ГОСТ 24811-81 поштучно или любым необходимым вам количеством.

Защитите сердце вашей гидравлики. Заказывайте качественные грязесъемники по ГОСТ 24811-81 в компании «РезиноМир». Свяжитесь с нашими техническими специалистами в Москве для получения консультации и помощи в подборе уплотнений для вашей техники!
