Кольца и втулки МУВП

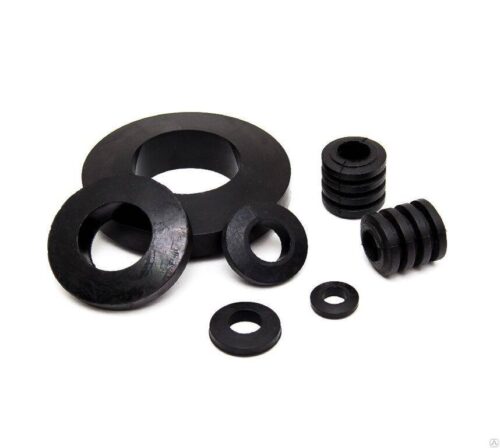

Кольца и втулки МУВП: упругие элементы для защиты вашего привода

Компания «РезиноМир» предлагает купить в Москве упругие кольца и втулки для муфт упругих втулочно-пальцевых (МУВП) — важнейшие демпфирующие элементы, являющиеся сердцем одного из самых распространенных типов соединительных муфт в отечественном машиностроении. Эти, на первый взгляд, простые резиновые или полиуретановые детали выполняют критически важную функцию: они не только передают крутящий момент от двигателя к редуктору или исполнительному механизму, но и защищают всю трансмиссию от разрушительного воздействия ударных нагрузок, вибраций и неизбежных несоосностей валов.

Наш глубокий, многолетний опыт в поставках РТИ для промышленных приводов показывает, что состояние упругих элементов МУВП — это прямой индикатор «здоровья» всего агрегата. Изношенные, потрескавшиеся или «разбитые» втулки и кольца перестают выполнять свои демпфирующие функции. Привод начинает работать с жесткими ударами, что приводит к ускоренному износу подшипников, зубчатых передач, разрушению шпоночных соединений и, в конечном счете, к дорогостоящему капитальному ремонту. Своевременная замена этих копеечных расходных материалов — самая эффективная и дешевая профилактика серьезных поломок.

Конструкция и принцип работы муфты МУВП

Чтобы понять роль колец и втулок, необходимо разобраться в устройстве самой муфты. МУВП состоит из:

• Двух металлических полумуфт: Одна устанавливается на ведущий вал (например, вал электродвигателя), другая — на ведомый (вал редуктора).

• Соединительных пальцев: Стальные пальцы, которые запрессовываются или вкручиваются в одну из полумуфт.

• Упругих элементов (втулок или колец): Надеваются на соединительные пальцы.

Принцип работы:
При вращении ведущей полумуфты ее пальцы входят в соответствующие отверстия ведомой полумуфты. Но контакт происходит не «металл по металлу», а через упругие резиновые или полиуретановые втулки/кольца. Именно они передают крутящий момент.

Благодаря своей эластичности, эти элементы:

• Компенсируют несоосности: Позволяют соединять валы, имеющие небольшие радиальные (до 0.6 мм), угловые (до 1°) и осевые смещения, которые практически неизбежны при монтаже.

• Демпфируют ударные нагрузки: При резком пуске, останове, реверсе или изменении нагрузки (например, заклинивании) втулки сжимаются, поглощая пиковую энергию удара и защищая редуктор и двигатель от повреждений.

• Гасят крутильные колебания: Поглощают вибрации, возникающие в трансмиссии, делая работу привода более плавной и тихой.

Таким образом, кольца и втулки МУВП — это настоящие «амортизаторы» и «гибкие суставы» вашего привода.

Втулки или Кольца: в чем разница?

Стандарт на муфты МУВП (ГОСТ 21424-93) предусматривает два типа упругих элементов.

• Втулки упругие: Представляют собой цельный резиновый бочонок с отверстием. Надеваются на гладкую часть пальца. Обеспечивают максимальную площадь контакта и способны передавать больший крутящий момент.

• Кольца упругие (К1, К2, К3…): Имеют форму резинового кольца с трапецеидальным сечением. Набираются на палец по несколько штук (обычно 4 или 6).

  • Преимущество: Кольца проще в монтаже, позволяют заменить изношенный элемент без полной разборки муфты (иногда достаточно просто сдвинуть полумуфты). Кроме того, они обладают лучшими демпфирующими свойствами из-за трения между собой.

Выбор между втулками и кольцами определяется конструкцией муфты. Эти элементы не взаимозаменяемы без замены пальцев.

Выбор материала: Полиуретан против Резины

Долговечность упругих элементов на 90% зависит от материала.

Кольца и втулки из полиуретана (ПУ)

Современный и наиболее предпочтительный выбор для большинства приводов.

• Преимущества:

  • Высочайшая износостойкость и прочность: Ресурс полиуретановых элементов в 3-5 раз выше, чем у резиновых. Они отлично сопротивляются абразивному износу и циклическим нагрузкам.

  • Отличная маслостойкость: Не разрушаются в условиях масляного тумана или при попадании смазок.

  • Широкий температурный диапазон.

• Применение: Являются лучшим выбором для всех типов приводов, особенно для тяжелонагруженных и работающих в интенсивном режиме.

Кольца и втулки из резины

Традиционный и более экономичный вариант.

• Преимущества:

  • Более низкая цена.

  • Хорошие эластичные свойства.

• Недостатки:

  • Меньший ресурс, склонность к «старению» и растрескиванию.

  • Для маслонаполненной среды требуется специальная маслостойкая резина (МБС).

• Применение: Легконагруженные приводы, ремонт старого оборудования, бюджетные решения.

Цитата главного инженера-механика, клиента «РезиноМир»:
«На приводах наших дробилок стоят мощные электродвигатели и редукторы, соединенные через муфты МУВП. Ударные нагрузки там колоссальные. Раньше мы использовали стандартные резиновые втулки. Их «разбивало» за 2-3 месяца. Каждые 2-3 месяца — остановка, разборка муфты, замена. После того как мы по совету специалистов «РезиноМир» перешли на полиуретановые втулки, ситуация кардинально изменилась. Комплект работает уже второй год без видимого износа. Да, они дороже, но экономия на простоях и работе ремонтников окупает их стоимость в десятки раз.»

Как правильно подобрать кольца и втулки МУВП

Подбор осуществляется строго по типоразмеру муфты.

• Обозначение: Типоразмер муфты определяется по номинальному крутящему моменту (Ткр) и диаметру посадочного отверстия. Например, МУВП-500-100-40 означает муфту с Ткр=500 Нм, диаметром 100 мм и посадочным отверстием под вал 40 мм.

• Подбор элемента: Зная типоразмер муфты, вы по справочным таблицам или с помощью наших специалистов в Москве легко подберете соответствующий упругий элемент — втулку или кольцо (например, кольцо К3, К4 и т.д.).

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли заменить втулки на кольца в одной и той же муфте?
Ответ: Нет. Муфты под втулки и муфты под кольца имеют разную конструкцию пальцев и посадочных мест в полумуфтах. Эти элементы не взаимозаменяемы.

Вопрос: Что будет, если муфта будет работать с разбитыми втулками?
Ответ: Это приведет к появлению жестких ударов в трансмиссии при каждом пуске и останове. Ударные нагрузки будут передаваться напрямую на валы и подшипники двигателя и редуктора, а также на зубья шестерен, что приведет к их ускоренному износу и разрушению.

Вопрос: Сколько колец нужно на одну муфту?
Ответ: Количество колец (или втулок) зависит от типоразмера муфты и равно количеству пальцев. Чем мощнее муфта, тем больше у нее пальцев. Например, в небольшой муфте их может быть 4, а в крупной — 10 или 12.

Вопрос: Как часто нужно менять упругие элементы МУВП?
Ответ: Рекомендуется проводить их визуальный осмотр при каждом плановом ТО оборудования. Явные признаки износа — видимые трещины, расслоение, затвердевание материала, а также увеличенный свободный ход (люфт) при повороте одного вала относительно другого. При появлении этих признаков элементы подлежат немедленной замене всем комплектом.

Защитите ваше оборудование от разрушительного воздействия ударов и вибраций. Заказывайте качественные упругие кольца и втулки МУВП в компании «РезиноМир». Свяжитесь с нашими техническими специалистами в Москве для получения консультации и помощи в подборе!
