Гидроуплотнения

Гидроуплотнения для гидротехнических сооружений: надежность в экстремальных условиях
Компания «РезиноМир» специализируется на поставках гидроуплотнений — критически важных компонентов для обеспечения герметичности затворов гидротехнических сооружений (ГЭС, ГРЭС, шлюзов, плотин, каналов). Это не просто резиновые профили, а сложные инженерные изделия, разработанные для работы в самых суровых условиях: под воздействием колоссального давления водяного столба, абразивного износа от песка и льда, постоянных динамических нагрузок и климатических перепадов. От надежности этих элементов напрямую зависит безопасность и эксплуатационная пригодность всего гидроузла.
Наш опыт в этой узкоспециализированной области позволяет утверждать: выбор и поставка гидроуплотнений требуют высочайшей степени экспертизы. Любое отклонение от проектной документации или использование материалов, не соответствующих строгим отраслевым стандартам ТУ 38.105 417-84 или ТУ 2500-047-46028995-2010, недопустимо и может привести к катастрофическим последствиям. Мы поставляем в Москву и по всей России только сертифицированную продукцию, прошедшую все необходимые испытания, и предоставляем полный пакет сопроводительной документации.

Назначение и принцип работы гидроуплотнений
Основная функция гидроуплотнения — создание герметичного барьера в месте примыкания подвижного элемента затвора (щита) к неподвижным частям сооружения (пазам, порогу). Профиль уплотнения устанавливается по периметру затвора и при его закрытии плотно прижимается к закладным деталям. Под давлением воды резиновый элемент деформируется, еще плотнее заполняя зазор и полностью исключая протечки.
Работа гидроуплотнения происходит в условиях, которые невозможно сравнить с общепромышленными. Материал должен выдерживать:

Высокое гидростатическое давление: Десятки и сотни тонн воды давят на каждый квадратный метр поверхности.

Истирание: Постоянный контакт с бетонными и металлическими поверхностями, а также воздействие взвешенных в воде частиц (песка, ила, мелких камней).

Климатическое воздействие: Широкий диапазон температур от арктических морозов до летней жары, воздействие УФ-излучения.

Динамические нагрузки: Циклы сжатия-разжатия при маневрировании затворами.

Именно поэтому к материалам и конструкции гидроуплотнений предъявляются особые, строго регламентированные требования.

Конструктивные различия: резиновые и резинотканевые уплотнения
В зависимости от типа затвора, высоты напора и условий эксплуатации применяются два основных типа уплотнений.

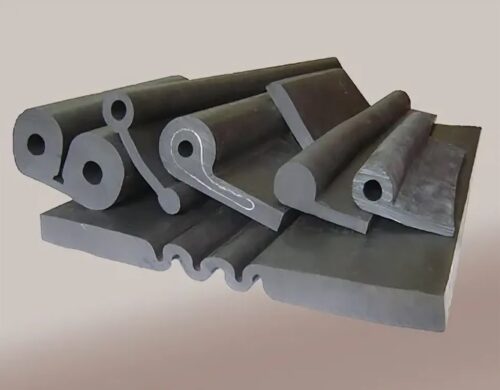

Резиновые гидроуплотнения
Это монолитные профили сложного сечения, изготовленные из специальных сортов износостойкой и эластичной резины. Их главная сила — в способности к значительной упругой деформации, что позволяет компенсировать небольшие неровности и зазоры, обеспечивая превосходную герметичность. Они идеально подходят для затворов с относительно небольшим и средним напором. В нашем ассортименте представлены различные типы резиновых профилей, такие как тип IIа, тип IIб, тип IIг и угловые элементы тип IIо-1, тип IIо-2.

Резинотканевые гидроуплотнения
Это композитные изделия, в которых силовой каркас из нескольких слоев прочной технической ткани (например, капрона) покрыт слоем износостойкой резины. Тканевая основа придает уплотнению колоссальную прочность на разрыв и сопротивление выдавливанию (экструзии) под действием высокого давления. Резина же обеспечивает герметичность и защищает силовой каркас от абразивного износа. Такие уплотнения, как тип IIIа или тип IIг-2, являются незаменимыми для затворов ГЭС и крупных плотин с максимальными показателями напора.

Тип уплотнения
Конструкция
Ключевое преимущество
Рекомендуемое применение

Резиновое
Монолитный резиновый профиль
Высокая эластичность и герметичность
Затворы с малым и средним напором, где важна компенсация зазоров

Резинотканевое
Резиновый профиль, армированный тканью
Экстремальная прочность на разрыв
Ответственные затворы с высоким и сверхвысоким напором (плотины ГЭС)

Цитата ведущего инженера «РезиноМир»:«В нашей практике был случай, когда подрядчик при ремонте шлюза попытался сэкономить и заменить резинотканевое уплотнение тип IIIа, указанное в проекте, на похожее по форме, но полностью резиновое. Через полгода эксплуатации под высоким напором уплотнение начало выдавливать из посадочного места, что привело к разгерметизации затвора и необходимости внепланового осушения камеры шлюза для замены. Стоимость простоя и повторных работ многократно превысила мнимую экономию. Вывод: в гидротехнике тип уплотнения и номер ТУ — это закон, от которого нельзя отступать.»

Расшифровка маркировки: как читать обозначения
Маркировка гидроуплотнений несет в себе всю ключевую информацию об изделии. Она стандартизирована и позволяет инженерам и снабженцам безошибочно идентифицировать требуемый профиль.

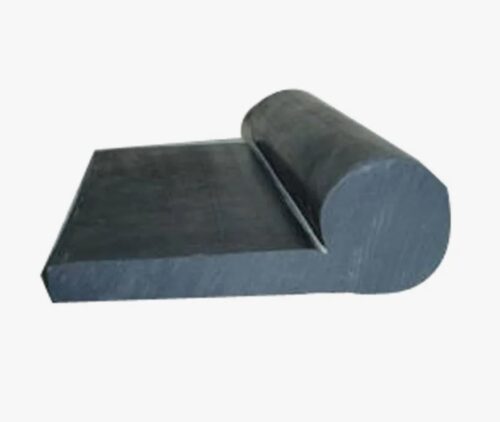

Тип (например, IIа, IIIа, XV, XIIa-1): Римская цифра и последующие буквы обозначают форму поперечного сечения профиля и его основное назначение (например, для донных, поверхностных, сегментных или плоских затворов). Существуют десятки стандартных профилей, и выбор конкретного типа определяется исключительно проектной документацией на гидросооружение.

Материал: В названии обычно указывается, является ли уплотнение «резиновым» или «резинотканевым».

ТУ (Технические условия): Это главный нормативный документ. ТУ 38.105 417-84 — это проверенный временем советский стандарт, по которому до сих пор выпускаются многие типы уплотнений. ТУ 2500-047-46028995-2010 — более современный стандарт, включающий в себя новые типы профилей и составы резиновых смесей. Соответствие ТУ гарантирует, что изделие обладает всеми необходимыми физико-механическими свойствами.

Часто задаваемые вопросы (FAQ)
Вопрос: Как происходит монтаж гидроуплотнений?Ответ: Монтаж гидроуплотнений — это сложный и ответственный процесс. Профиль крепится к телу затвора с помощью специальных металлических прижимных планок и болтовых соединений. Важно обеспечить равномерное обжатие по всей длине, чтобы избежать локальных перенапряжений и обеспечить плотное прилегание. Эти работы должны выполняться только квалифицированным персоналом с опытом работы на гидротехнических объектах.
Вопрос: Можно ли заменить уплотнение по одному ТУ на аналог по другому?Ответ: Такая замена возможна только после согласования с проектной организацией. Несмотря на схожесть профилей, резиновые смеси и допуски, регламентированные разными ТУ, могут отличаться. Самостоятельная замена без инженерного обоснования категорически не рекомендуется и может привести к снижению надежности узла.
Вопрос: Как продаются гидроуплотнения — метрами или килограммами?Ответ: Это зависит от типа изделия. Многие стандартные профили, производимые методом экструзии, продаются на вес (в килограммах) или погонными метрами. Сложные формовые элементы, такие как угловые стыки (тип IIо-1, IIо-2), являются штучными изделиями и продаются поштучно. Мы в «РезиноМир» готовы рассчитать стоимость заказа исходя из ваших потребностей, будь то вес или длина.
Вопрос: Какой срок службы у гидроуплотнений?Ответ: При правильном подборе, монтаже и эксплуатации срок службы качественных гидроуплотнений составляет 15-25 лет и более. Он зависит от множества факторов: интенсивности маневрирования затвором, абразивности воды, климатических условий. Регулярные осмотры состояния уплотнений являются обязательной частью технического обслуживания любого гидросооружения.
Для получения исчерпывающей технической консультации, проверки наличия и заказа сертифицированных гидроуплотнений в Москве, свяжитесь со специалистами «РезиноМир». Мы обеспечим надежность ваших гидротехнических объектов!
