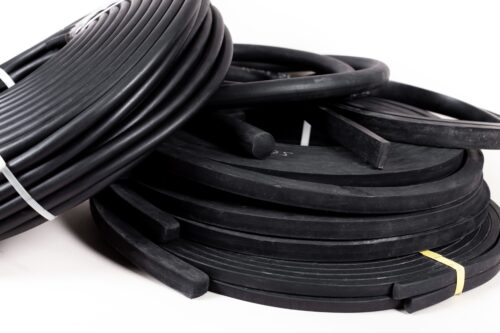

Полоса трансформаторная

Полоса трансформаторная: стандарт надежности для электротехнического оборудования

Компания «РезиноМир» специализируется на поставках в Москве и по всей России трансформаторной уплотнительной полосы — критически важного резинотехнического изделия, предназначенного для обеспечения герметичности силовых масляных трансформаторов, реакторов и другого высоковольтного оборудования. Это не просто маслобензостойкая резина, а специализированный материал, разработанный для работы в уникальных и чрезвычайно ответственных условиях: в длительном контакте с горячим трансформаторным маслом, под воздействием высокого напряжения и в широком диапазоне климатических температур.

Наш многолетний опыт работы с электротехническими, ремонтными и энергетическими предприятиями доказывает: надежность и долговечность трансформатора, стоимостью в миллионы рублей, напрямую зависит от качества уплотнителя, цена которого несоизмеримо мала. Использование материалов, не соответствующих строгим требованиям ГОСТ 12855-77 или отраслевых ТУ, недопустимо. Такая «экономия» неизбежно приводит к утечкам масла, разгерметизации, попаданию влаги в бак, и, как следствие, к пробою изоляции и аварийному выходу из строя всего агрегата. Мы поставляем только сертифицированную продукцию, гарантируя ее полное соответствие стандартам.

Назначение и ключевые функции трансформаторной полосы

Основная задача трансформаторной полосы — создание надежного, стабильного и долговечного уплотнения разъемных соединений масляного трансформатора.

Конкретные места установки и функции:

• Уплотнение между крышкой и баком: Предотвращает утечку трансформаторного масла и попадание внутрь атмосферной влаги и воздуха, которые губительны для изоляции обмоток.

• Уплотнение вводов (изоляторов): Герметизирует места установки высоковольтных и низковольтных вводов, обеспечивая как маслонепроницаемость, так и электрическую изоляцию.

• Уплотнение фланцев расширительного бака, радиаторов охлаждения, кранов и клапанов: Обеспечивает герметичность всех вспомогательных систем трансформатора.

Материал, работающий в таких условиях, должен обладать целым комплексом уникальных свойств, которые и отличают его от обычной резины МБС.

Требования к материалу: что скрывается за ГОСТ 12855-77

ГОСТ 12855-77 «Прокладки резиновые для уплотнения разъемных соединений» — это основной стандарт, регламентирующий свойства трансформаторной резины. Он предъявляет к материалу ряд специфических требований, помимо базовой маслостойкости.

• Стойкость к трансформаторному маслу: Полоса должна выдерживать длительный (годами) контакт с горячим (до +100°С и выше) трансформаторным маслом, не разрушаясь, не теряя эластичности и не выделяя в масло вредных примесей, в первую очередь серы, которая агрессивна по отношению к медным обмоткам.

• Морозостойкость: Трансформаторы эксплуатируются на открытом воздухе в любых климатических зонах. Уплотнитель должен сохранять эластичность и не трескаться при температурах до -45°С (для исполнения У) и даже до -60°С (для исполнения ХЛ), обеспечивая герметичность при зимних пусках.

• Низкая остаточная деформация сжатия: Уплотнитель постоянно находится в сжатом состоянии. Важно, чтобы со временем он не «усыхал» и не терял упругость, сохраняя постоянное уплотняющее усилие.

• Высокие диэлектрические свойства: Резина не должна проводить электрический ток, чтобы не создавать путей для утечки или короткого замыкания.

• Атмосферо- и озоностойкость: Наружные части уплотнений подвергаются воздействию солнечного света, дождя, снега и озона, который образуется вблизи высоковольтного оборудования.

Именно совокупность этих свойств делает трансформаторную полосу уникальным и незаменимым продуктом.

Классификация трансформаторной полосы

Полосы различаются по нескольким ключевым параметрам, которые необходимо учитывать при заказе.

По форме сечения:

• Прямоугольная (П): Наиболее распространенный тип, используется для уплотнения плоских фланцевых соединений.

• Круглая (К): Используется в пазах круглого сечения.

• Фигурная: Профили сложной формы, изготавливаемые под конкретные конструкции.

По твердости:

• Мягкая (М): Обладает большей эластичностью, хорошо компенсирует неровности.

• Средняя (С): Универсальный вариант, сочетающий достаточную эластичность и прочность.

• Повышенной твердости (ПТ): Используется в узлах с высоким давлением, где требуется высокое сопротивление выдавливанию.

По климатическому исполнению:

• У: для умеренного климата (от -45°С до +100°С).

• ХЛ: для холодного климата (от -60°С до +100°С).

Цитата главного энергетика ремонтного предприятия, партнера «РезиноМир»:
«Мы проводили эксперимент: на двух одинаковых трансформаторах во время планового ремонта установили разные уплотнители. На одном — сертифицированную полосу по ГОСТ 12855-77, на другом — обычную, но качественную пластину МБС. Через три года эксплуатации при вскрытии первого трансформатора уплотнитель был эластичным и выглядел почти как новый. На втором — резина стала жесткой, «стеклянной», и начала крошиться. Анализ масла показал повышенное содержание серы. Вывод очевиден: для трансформатора существует только трансформаторная резина. Любые компромиссы — это отложенная авария.»

Рекомендации по выбору и монтажу

Выбор типа и размера полосы определяется исключительно конструкторской документацией на конкретный трансформатор. Использование уплотнителей других размеров или твердости недопустимо, так как это нарушает расчетное уплотняющее усилие.

Ключевые моменты при монтаже:

• Поверхности фланцев должны быть чистыми, сухими и обезжиренными.

• Полоса должна укладываться в паз или на фланец без перекручивания и излишнего растяжения.

• Стык полосы (если она не поставляется в виде готовой рамки) должен выполняться «в ус» под углом 45° и склеиваться специальным маслостойким клеем (например, 88-СА).

• Затяжка болтов фланцевого соединения должна производиться равномерно, крест-накрест, чтобы обеспечить равномерное сжатие уплотнителя по всему периметру.

Часто задаваемые вопросы (FAQ)

Вопрос: Вы продаете полосу отрезками или только бухтами?
Ответ: Мы понимаем, что потребности могут быть разными, от ремонта одного небольшого трансформатора до планового обслуживания целой подстанции. Поэтому мы предлагаем трансформаторную полосу как целыми бухтами, так и отрезками необходимой длины, кратно одному метру.

Вопрос: Можно ли использовать герметик вместе с трансформаторной полосой?
Ответ: Категорически нет. ГОСТ и инструкции по ремонту трансформаторов запрещают использование любых герметиков. Качественная трансформаторная полоса при правильном монтаже обеспечивает полную герметичность за счет своей упругой деформации. Герметик со временем может разрушиться под действием горячего масла и его частицы попадут в систему, что недопустимо.

Вопрос: Чем отличается ваша полоса от той, что продается на строительных рынках?
Ответ: Наша полоса — это специализированное промышленное изделие, произведенное из строго определенной резиновой смеси по ГОСТ 12855-77. Она проходит многоступенчатый контроль качества и имеет паспорт, подтверждающий ее свойства. Резина, продаваемая на рынках, — это, как правило, материал общего назначения, который не обладает необходимой стойкостью к трансформаторному маслу и морозу, и его применение в высоковольтном оборудовании является грубейшим нарушением техники безопасности.

Вопрос: Как правильно хранить трансформаторную полосу?
Ответ: Хранить полосу следует в сухом, темном помещении при температуре от 0 до +25°С, вдали от отопительных приборов и прямого солнечного света. Не допускается контакт с маслами, бензином, кислотами и другими агрессивными веществами. При правильном хранении резина сохраняет свои свойства в течение гарантийного срока (обычно 2-3 года).

Для обеспечения гарантированной надежности и безаварийной работы вашего электротехнического оборудования заказывайте сертифицированную трансформаторную полосу в компании «РезиноМир». Свяжитесь с нашими специалистами в Москве для получения консультации и оформления заказа.
