Шнуры прямоугольные резиновые ТУ 38 1051121-77

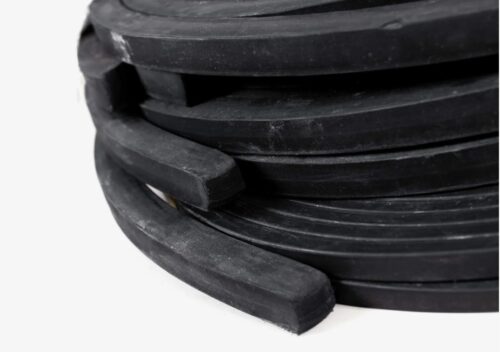

Шнур прямоугольный резиновый по ТУ 38.105.1121-77: стандарт для ответственных применений

Компания «РезиноМир» специализируется на поставках в Москве и по всей России прямоугольных резиновых шнуров, изготовленных в строгом соответствии с ТУ 38.105.1121-77. Это не просто уплотнительный профиль, а прецизионное резинотехническое изделие, разработанное для применения в наиболее ответственных узлах и агрегатах, в первую очередь в авиационной технике, приборостроении и специальных отраслях машиностроения. В отличие от общепромышленных шнуров по ГОСТ 6467-79, данный стандарт предъявляет к продукции повышенные, более жесткие требования по составу резиновых смесей, точности геометрических размеров и стабильности физико-механических свойств.

Наш глубокий опыт в области поставок РТИ для спецтехники и ВПК показывает, что ссылка на конкретное ТУ в конструкторской документации — это не формальность, а закон. Замена изделия, регламентированного ТУ 38.105.1121-77, на похожий по форме шнур общего назначения недопустима и может привести к отказам дорогостоящего оборудования и снижению уровня безопасности. Мы гарантируем полное соответствие поставляемой продукции всем пунктам указанного стандарта и предоставляем на каждую партию паспорт качества с результатами приемо-сдаточных испытаний.

Особенности стандарта ТУ 38.105.1121-77: почему он так важен?

Технические условия (ТУ) — это нормативный документ, который устанавливает требования к конкретному виду продукции. ТУ 38.105.1121-77 «Шнуры резиновые прямоугольного и квадратного сечений» были разработаны для нужд отраслей с повышенными требованиями к надежности.

Ключевые отличия и преимущества шнуров по данному ТУ:

• Специализированные резиновые смеси: Стандарт регламентирует использование конкретных марок резиновых смесей, разработанных для работы в специфических средах (авиационные топлива, масла, гидравлические жидкости) и в широком диапазоне температур.

• Ужесточенные допуски: Допустимые отклонения по ширине и высоте сечения у этих шнуров, как правило, меньше, чем у общепромышленных. Это обеспечивает более точную посадку в паз и предсказуемую степень сжатия.

• Строгий контроль качества: Продукция проходит расширенный перечень испытаний, включая контроль твердости, прочности, эластичности и стойкости к рабочим средам для каждой партии.

• Гарантированная прослеживаемость: Каждая партия имеет уникальную маркировку и сопроводительную документацию, что позволяет отследить всю цепочку от сырья до готового изделия.

Именно этот комплекс мер обеспечивает высочайший уровень надежности, необходимый в авиации и других критически важных отраслях.

Классификация по группам: выбор под конкретную рабочую среду

Стандарт ТУ 38.105.1121-77 предусматривает разделение шнуров на несколько групп в зависимости от марки резиновой смеси и, соответственно, их назначения.

Группа I

Шнуры этой группы изготавливаются из резиновых смесей на основе бутадиен-нитрильного каучука (NBR). Это маслобензостойкие шнуры, предназначенные для работы в контакте с различными видами топлива, масел и гидравлических жидкостей.

• Рабочая среда: Топлива Т-1, ТС-1, Т-2; масла МК-8, МС-20, АМГ-10; гидравлические жидкости.

• Температурный диапазон: от -50°С до +100°С (кратковременно до +120°С).

• Применение: Уплотнение неподвижных соединений в топливных и гидравлических системах летательных аппаратов, наземной спецтехники, двигателей.

Группа II

Шнуры этой группы производятся из резин на основе силоксановых (силиконовых) каучуков. Их главное свойство — термостойкость.

• Рабочая среда: Воздух, озон, электрическое поле. Ограниченно стойки к некоторым маслам.

• Температурный диапазон: от -60°С до +200°С (кратковременно до +250°С).

• Применение: Уплотнение узлов, работающих при высоких температурах: крышки и люки вблизи горячих зон двигателей, уплотнения в системах кондиционирования и противообледенительных системах, термостойкая электроизоляция.

Группа III

К этой группе относятся шнуры из резин на основе фторкаучука (FKM). Они обладают уникальной химической стойкостью и термостойкостью.

• Рабочая среда: Агрессивные топлива, масла, кислоты, гидравлические жидкости типа «Скайрол».

• Температурный диапазон: от -20°С до +200°С (кратковременно до +250°С).

• Применение: Уплотнение наиболее ответственных узлов, работающих в контакте с агрессивными химическими средами и при высоких температурах, где другие типы резин разрушаются.

Цитата инженера по надежности авиационной техники, партнера «РезиноМир»:
«В нашей отрасли нет понятия «похожий» или «аналог». Есть только полное соответствие чертежу и стандарту. Если в документации на узел указан «Шнур I-4с-ТУ 38.105.1121-77″, это значит, что должен стоять именно он, и никакой другой. Потому что именно эта резина прошла все циклы испытаний на совместимость с топливом РТ, именно она гарантированно не разбухнет и не потеряет эластичности при -50°С на эшелоне. Заказывая такие ответственные компоненты в «РезиноМир», мы получаем не просто товар, а гарантию соответствия и полный пакет документов, что для нас является главным приоритетом.»

Расшифровка условного обозначения

Умение читать маркировку шнура позволяет точно идентифицировать изделие. Пример: Шнур I-4с 8х10 ТУ 38.105.1121-77

• I: Группа I (маслобензостойкий).

• 4с: Марка резиновой смеси (конкретная рецептура в рамках группы).

• 8х10: Размеры сечения в мм (ширина х высота).

• ТУ…: Ссылка на нормативный документ.

При заказе необходимо указывать полное условное обозначение из вашей конструкторской документации.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли заменить шнур по ТУ 38.105.1121-77 на шнур МБС по ГОСТ 6467-79?
Ответ: Категорически нет. Несмотря на то, что оба шнура являются маслобензостойкими, шнур по ТУ разработан для более широкого диапазона температур (особенно в минус), для работы с конкретными марками авиационных топлив и масел и имеет более жесткие допуски. Замена на общепромышленный ГОСТ является нарушением регламента эксплуатации и может привести к отказу техники.

Вопрос: Какие документы вы предоставляете на эту продукцию?
Ответ: Каждая партия шнуров по ТУ 38.105.1121-77, поставляемая компанией «РезиноМир», в обязательном порядке сопровождается паспортом качества (сертификатом) от завода-изготовителя. В документе указывается полное наименование изделия, номер партии, дата изготовления, а также результаты приемо-сдаточных испытаний, подтверждающие соответствие физико-механических свойств требованиям стандарта.

Вопрос: Вы продаете шнуры небольшими отрезками?
Ответ: Да, мы понимаем потребности ремонтных организаций и опытных производств. Мы отпускаем шнуры по данному ТУ отрезками необходимой длины, как правило, кратно одному метру. Это позволяет вам приобрести ровно то количество, которое необходимо для ремонта или изготовления опытного образца.

Вопрос: Как правильно хранить такие шнуры?
Ответ: Хранение ответственных РТИ требует соблюдения правил. Шнуры должны храниться в сухом, отапливаемом, вентилируемом помещении при температуре от 0 до +25°С, вдали от прямых солнечных лучей, источников тепла и озона (работающего электрооборудования). Они должны быть защищены от контакта с маслами, бензином, кислотами и другими агрессивными веществами (кроме тех, для работы в которых они предназначены). Правильное хранение гарантирует сохранение свойств в течение всего гарантийного срока.

Для обеспечения гарантированной надежности и безопасности вашей техники заказывайте сертифицированный прямоугольный шнур по ТУ 38.105.1121-77 в компании «РезиноМир». Свяжитесь с нашими техническими специалистами в Москве для получения консультации и оформления заказа по полной номенклатуре!
