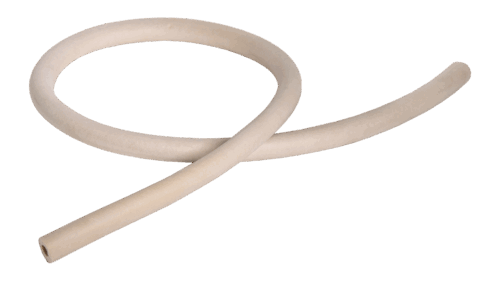

Трубки вакуумные

Трубки вакуумные резиновые по ТУ 38105881-85: стандарт для глубокого вакуума

Компания «РезиноМир» специализируется на поставках в Москве и по всей России вакуумных резиновых трубок, произведенных в строгом соответствии с ТУ 38.105.881-85. Это не обычные резиновые шланги, а прецизионные изделия, разработанные для одной, но критически важной задачи — обеспечения герметичности и целостности вакуумных систем. Их уникальность заключается в способности выдерживать значительный перепад давлений между внутренней средой (глубокий вакуум) и внешней (атмосферное давление), не деформируясь и не выделяя газов, способных «загрязнить» вакуум.

Наш опыт работы с научными институтами, производственными лабораториями и предприятиями, использующими вакуумные технологии, подтверждает: надежность вакуумной установки напрямую зависит от качества каждого ее компонента, в особенности — гибких соединений. Использование обычных трубок, не предназначенных для вакуума, неизбежно приводит к «натеканию» (проникновению воздуха), схлопыванию магистрали и невозможности достичь требуемой глубины вакуума. Мы поставляем только сертифицированную продукцию, гарантируя ее полное соответствие требованиям ТУ и стабильность характеристик.

Принцип работы и ключевое отличие вакуумной трубки

Чтобы понять ценность этого продукта, нужно разобраться в физике процесса. Когда из трубки откачивают воздух, на ее внешние стенки начинает действовать колоссальная сила атмосферного давления — примерно 1 килограмм на каждый квадратный сантиметр поверхности. Обычная тонкостенная трубка под таким воздействием немедленно сжимается, сплющивается и полностью перекрывает проход. Этот эффект называется схлопыванием.

Вакуумная трубка сконструирована так, чтобы противостоять этому явлению. Ее главное конструктивное отличие — значительная толщина стенки по отношению к внутреннему диаметру. Массивные, упругие стенки создают жесткий каркас, который эффективно сопротивляется внешнему давлению и сохраняет круглое сечение даже при высоком разрежении внутри.

Второе важнейшее свойство — низкое газовыделение материала. Резиновая смесь, из которой изготавливается вакуумная трубка, имеет специальный состав. Она не содержит летучих компонентов (пластификаторов, масел), которые при низком давлении начинают активно испаряться со стенок и «отравлять» вакуум, не позволяя достичь высоких степеней разрежения.

Стандарт ТУ 38.105.881-85: гарантия качества и надежности

Технические условия (ТУ) — это основной документ, регламентирующий все характеристики вакуумной трубки. Соответствие этому стандарту гарантирует, что изделие:

• Изготовлено из специальной вакуумной резины (чаще всего на основе натурального или изопренового каучука).

• Имеет строго определенные геометрические размеры (внутренний диаметр и толщину стенки) с минимальными допусками.

• Обладает необходимой твердостью и упругостью для сопротивления схлопыванию.

• Способно работать в диапазоне температур от -30°С до +70°С (кратковременно до +90°С).

• Обеспечивает герметичность вакуумной системы до определенного уровня разрежения.

Именно поэтому при заказе вакуумной трубки ссылка на ТУ 38.105.881-85 является не просто формальностью, а подтверждением ее целевого назначения и высокого качества.

Сферы применения: где вакуум играет ключевую роль

Вакуумные трубки незаменимы в самых разных отраслях науки и техники, где требуется создание и поддержание разреженной среды.

• Лабораторная практика: Подключение вакуумных насосов (форвакуумных, пластинчато-роторных) к эксикаторам, колбам Бунзена, фильтровальным установкам, сушильным шкафам.

• Научные исследования: Сборка экспериментальных вакуумных установок в физике, химии, материаловедении.

• Промышленное производство:

  • Линии вакуумной упаковки продуктов питания и промышленных товаров.

  • Установки вакуумного напыления для нанесения тонких пленок (оптика, микроэлектроника).

  • Системы вакуумной формовки пластиков.

  • Процессы дегазации смол, компаундов и других полимерных материалов.

• Медицина: Аспирационные системы, вакуумные магистрали в медицинском оборудовании.

Цитата инженера-разработчика вакуумного оборудования, партнера «РезиноМир»:
«Начинающие специалисты часто пытаются сэкономить, используя для вакуумных линий обычные медицинские или технические шланги. Результат всегда один: система «течет», насос работает без остановки, а нужный вакуум не достигается. Они тратят дни на поиск утечки, не понимая, что проблема в самой трубке, которая пропускает воздух через микропоры в резине и активно «газит». Вакуумная техника не терпит компромиссов. Трубка должна быть только вакуумной, по соответствующему ТУ. Это аксиома.»

Как правильно выбрать и использовать вакуумную трубку

Выбор трубки определяется двумя основными размерами:

• Внутренний диаметр (d): Должен соответствовать диаметру патрубков (штуцеров) на вашем оборудовании для обеспечения плотной, герметичной посадки.

• Толщина стенки (S): Чем толще стенка, тем лучше трубка сопротивляется схлопыванию и тем более глубокий вакуум она способна выдержать. В маркировке D*S (например, 10*8 мм) первая цифра может обозначать наружный диаметр, а вторая — толщину стенки, или же обе цифры — внутренний и наружный диаметры. Важно уточнять это при заказе. Мы в «РезиноМир» всегда поможем разобраться в маркировке.

Рекомендации по монтажу:

• Трубка должна надеваться на штуцер с некоторым усилием. Для облегчения монтажа можно смочить штуцер водой или спиртом (но не маслом!).

• Для обеспечения максимальной герметичности соединение необходимо обжать хомутом (червячным или пружинным).

• Длина вакуумных магистралей должна быть минимально возможной, чтобы сократить объем откачиваемой системы и уменьшить вероятность натекания.

• Избегайте резких перегибов трубки, так как это может привести к локальному сужению прохода и снижению скорости откачки.

Часто задаваемые вопросы (FAQ)

Вопрос: Вы продаете трубку на отрез или только бухтами?
Ответ: Мы понимаем, что для лабораторных нужд или ремонта часто требуются небольшие отрезки. Поэтому мы предлагаем вакуумные трубки как целыми бухтами для промышленных заказчиков, так и на отрез необходимой длины, как правило, кратно одному метру.

Вопрос: Можно ли использовать вакуумную трубку для работы под давлением?
Ответ: Нет, категорически не рекомендуется. Конструкция трубки (толстые стенки, отсутствие армирования) рассчитана на работу при внешнем давлении. При подаче давления внутрь она может раздуться и лопнуть, особенно если давление высокое. Для работы под давлением следует использовать армированные напорные шланги.

Вопрос: Чем вакуумная трубка отличается от вакуумного шнура?
Ответ: Это принципиально разные изделия. Вакуумная трубка — полая, она предназначена для создания гибких вакуумных магистралей. Вакуумный шнур — сплошной (монолитный), он используется в качестве статического уплотнителя для герметизации фланцевых соединений, крышек вакуумных камер и смотровых окон.

Вопрос: Как правильно хранить вакуумную трубку?
Ответ: Хранить трубку следует в сухом, прохладном, темном месте, вдали от прямых солнечных лучей, озона (например, от работающих электродвигателей) и агрессивных химических веществ. Лучше всего хранить ее в смотанном виде в бухте, избегая перегибов и сплющивания, чтобы она сохраняла свою форму и эластичность.

Для обеспечения надежной и эффективной работы вашего вакуумного оборудования заказывайте сертифицированные вакуумные трубки по ТУ 38.105.881-85 в компании «РезиноМир». Свяжитесь с нашими специалистами в Москве для получения консультации и оформления заказа!
