Ремни клиновые DIN 2215

Классические клиновые ремни DIN 2215: мировой стандарт надежности привода

Компания «РезиноМир» предлагает купить в Москве классические клиновые приводные ремни, произведенные в соответствии с международным стандартом DIN 2215. Этот стандарт, разработанный Немецким институтом по стандартизации (Deutsches Institut für Normung), является мировым эталоном качества и геометрии для клиновых ремней нормального сечения. Ремни, изготовленные по DIN 2215, являются прямыми и полностью взаимозаменяемыми аналогами отечественных ремней по ГОСТ 1284.1-89, что делает их универсальным решением как для импортного, так и для российского оборудования.

Наш глубокий опыт в поставках РТИ для всех отраслей промышленности — от аграрного сектора до тяжелого машиностроения — подтверждает, что клиновой ремень является самым распространенным, надежным и экономически эффективным способом передачи крутящего момента. Его простая и гениальная конструкция, проверенная десятилетиями эксплуатации, обеспечивает высокое сцепление и способность передавать значительную мощность. Мы поставляем только качественные ремни, чьи характеристики полностью соответствуют требованиям стандарта, гарантируя стабильную и долговечную работу ваших приводов.

Принцип работы и конструкция: сила клина

Эффективность клинового ремня основана не на простом трении его нижней поверхности о шкив, как у плоского ремня, а на эффекте заклинивания. Ремни имеют трапециевидное поперечное сечение и работают в V-образных канавках (ручьях) шкивов.

При натяжении ремня его боковые, наклонные грани плотно прижимаются к стенкам канавки шкива. Возникающее при этом радиальное усилие преобразуется в значительно большее нормальное давление на боковые поверхности. Это создает огромную силу трения, позволяющую передавать высокий крутящий момент без проскальзывания. Важно, что нижнее основание ремня при этом не должно касаться дна канавки шкива.

Конструкция классического клинового ремня:

• Слой растяжения: Верхний слой из эластичной резины, работающий на растяжение при огибании шкива.

• Несущий слой (корд): Сердце ремня. Силовой каркас из высокопрочных, специально обработанных полиэфирных кордшнуров. Именно он воспринимает на себя всю растягивающую нагрузку и обеспечивает прочность ремня.

• Слой сжатия: Нижний слой из более жесткой и износостойкой резины, работающий на сжатие.

• Обертка: Слой из специальной прорезиненной ткани, который защищает все внутренние элементы ремня от износа, масел, влаги и придает ему монолитность.

Профили по DIN 2215 и их соответствие ГОСТ

Стандарт DIN 2215 определяет несколько классических профилей, которые различаются размерами поперечного сечения (шириной и высотой). Выбор профиля зависит от передаваемой мощности, скорости вращения и диаметра шкивов.

Как видно из таблицы, профили полностью идентичны, что обеспечивает 100% взаимозаменяемость. Если на вашем оборудовании установлен ремень B(Б)-2500 по ГОСТ, вы можете смело заменить его на ремень B/17-2500 по DIN, и наоборот.

Цитата главного механика промышленного предприятия, клиента «РезиноМир»:
«Наш цех — это настоящий зоопарк оборудования: есть и старые советские станки, и современные европейские линии. Раньше снабженцы мучились, подбирая ремни отдельно по ГОСТам, отдельно по DIN. После того как мы начали работать с «РезиноМир», проблема исчезла. Их специалисты четко объяснили нам систему взаимозаменяемости. Теперь мы просто заказываем, например, «профиль А, длина 1500″, и получаем качественный ремень, который подходит и на наш станок 1К62, и на импортный компрессор. Это экономит массу времени и исключает ошибки при заказе.»

Как правильно прочитать маркировку и подобрать ремень

Правильная расшифровка маркировки — залог безошибочного подбора.

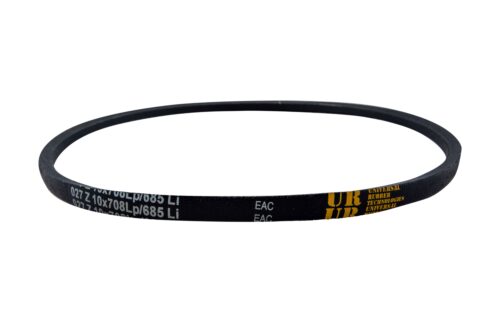

Пример маркировки: A 13 x 1250 Li

• A: Обозначение профиля (в данном случае, 13х8 мм).

• 13: Иногда дополнительно указывается ширина по верхней грани.

• 1250: Длина ремня в миллиметрах.

• Li: Тип длины. Это критически важный параметр!

Типы длины ремня

• Li (внутренняя длина): Длина по внутренней, меньшей окружности ремня. Часто используется в маркировке.

• La (внешняя длина): Длина по внешней, большей окружности.

• Lw / Lp / Ld (расчетная/рабочая длина): Длина по нейтральной линии, то есть по силовому корду. Это наиболее точный и предпочтительный параметр для подбора.

Если вы знаете только один тип длины, а в каталоге указан другой, можно воспользоваться переводными формулами. Но самый надежный способ — обратиться к специалистам «РезиноМир» в Москве, сообщив имеющуюся у вас информацию. Мы точно рассчитаем нужный размер.

Условия эксплуатации и обслуживание

Для долгой службы клиноременной передачи необходимо соблюдать несколько правил.

• Правильное натяжение: Это самый важный фактор. Недотянутый ремень будет проскальзывать, перегреваться и быстро изнашиваться. Перетянутый ремень создает экстремальную нагрузку на подшипники валов, приводя к их преждевременному выходу из строя. Натяжение должно быть таким, чтобы при нажатии на середину ветви с усилием 3-5 кгс прогиб составлял примерно 1-2 см.

• Соосность шкивов: Шкивы должны находиться строго в одной плоскости. Несоосность приводит к неравномерному износу боковых граней ремня и его «сползанию».

• Чистота: На ремни и шкивы не должны попадать масло, грязь, абразивные частицы.

• Парная работа: Если в приводе используется несколько ремней (многоручьевой привод), их необходимо менять только комплектом. Нельзя заменить только один изношенный ремень из трех. Новый, нерастянутый ремень возьмет на себя всю нагрузку, в то время как старые будут проскальзывать. Это приведет к очень быстрому выходу из строя нового ремня и неэффективной работе всего привода.

Часто задаваемые вопросы (FAQ)

Вопрос: В чем разница между обычным клиновым ремнем и зубчатым (вентиляторным)?
Ответ: Клиновой ремень с формованным зубом (маркировка AX, BX и т.д.) не является синхронным (как ремень ГРМ). Зубья на его внутренней поверхности служат для повышения гибкости и лучшего охлаждения. Такой ремень может работать на шкивах меньшего диаметра и при более высоких скоростях, чем гладкий ремень того же профиля. Он полностью взаимозаменяем с гладким ремнем.

Вопрос: Как измерить длину ремня, если маркировка стерлась?
Ответ: Самый простой способ, если ремень цел, — измерить его внешнюю длину (La) с помощью рулетки. Если ремень порван — просто измерьте его полную длину. Также можно проложить по ручьям шкивов веревку, а затем измерить ее. С полученным значением и размерами профиля (ширина/высота) обратитесь к нам, и мы поможем подобрать правильный ремень.

Вопрос: Что делать, если ремень «свистит» при работе?
Ответ: Свист — это верный признак проскальзывания ремня. Наиболее частые причины: недостаточное натяжение, износ боковых поверхностей самого ремня или износ канавок на шкивах. В первую очередь, проверьте и отрегулируйте натяжение. Если это не помогает, ремень и шкивы, скорее всего, подлежат замене.

Вопрос: Какой срок службы у клинового ремня?
Ответ: Срок службы сильно зависит от условий эксплуатации: нагрузки, скорости, правильности натяжения, наличия абразива. В нормальных условиях качественный ремень может служить несколько лет. Однако необходимо регулярно проводить визуальный осмотр на предмет трещин, расслоений, затвердевания резины и износа боковых граней. При появлении этих признаков ремень следует заменить, не дожидаясь обрыва.

Для получения исчерпывающей консультации, помощи в подборе по маркировке или размерам и заказа качественных клиновых ремней по стандарту DIN 2215, свяжитесь с техническими экспертами «РезиноМир». Мы обеспечим надежную основу для ваших приводов!
