Ремни клиновые ГОСТ 1284

Ремни приводные клиновые по ГОСТ 1284: отечественный стандарт надежности
Компания «РезиноМир» предлагает купить в Москве приводные клиновые ремни нормального сечения, изготовленные в строгом соответствии с ГОСТ 1284.1-89 и ГОСТ 1284.2-89. Этот государственный стандарт является основополагающим для подавляющего большинства ременных передач, используемых в отечественном машиностроении, станкостроении, сельскохозяйственной технике и промышленном оборудовании, разработанном в советский и российский периоды. Клиновой ремень по ГОСТ 1284 — это проверенное временем, надежное и экономически эффективное решение для передачи крутящего момента от двигателя к рабочим органам.
Наш глубокий опыт в поставках РТИ для российских предприятий подтверждает, что, несмотря на появление более современных типов ремней, классический клиновой ремень остается самым востребованным и универсальным. Его простая конструкция, высокая ремонтопригодность привода и доступность делают его незаменимым. Мы поставляем только качественные ремни, прошедшие контроль качества и гарантированно соответствующие всем требованиям ГОСТ по геометрии профиля, прочностным характеристикам и составу материалов, обеспечивая стабильную и безаварийную работу вашей техники.

Конструкция и принцип действия: эффективность, проверенная десятилетиями
Эффективность клиноременной передачи основана на простом физическом принципе — эффекте клина. Ремни имеют трапециевидное сечение и работают в V-образных канавках шкивов. При натяжении ремня его боковые грани плотно прижимаются к стенкам шкива. За счет угла клина сила натяжения создает значительно большее нормальное давление на рабочие поверхности, чем у плоского ремня. Это многократно увеличивает силу трения и позволяет передавать большую мощность без проскальзывания.
Структура ремня по ГОСТ 1284:

Несущий слой: Сердце ремня, состоящее из одного или нескольких рядов кордшнура или слоев кордной ткани. Чаще всего используется кордшнур из химических волокон (полиэфирных, арамидных), который воспринимает всю растягивающую нагрузку. Именно от его качества зависит прочность и долговечность ремня.

Резиновые слои: Слой растяжения (над несущим слоем) и слой сжатия (под ним) изготавливаются из эластичных резиновых смесей, обеспечивая гибкость ремня при огибании шкивов.

Обертка: Внешний слой из прорезиненной ткани, который защищает внутренние элементы от абразивного износа, влаги, масел и придает ремню монолитность.

Важным условием правильной работы является то, что ремень не должен касаться дна канавки шкива — он должен работать исключительно боковыми гранями.

Профили ремней по ГОСТ 1284 и их взаимозаменяемость с DIN
ГОСТ 1284 определяет несколько стандартных профилей (сечений) ремней. Выбор профиля зависит от проектируемой мощности передачи и диаметров шкивов.

Профиль по ГОСТ 1284
Альтернативное обозначение
Профиль по DIN 2215
Размеры сечения (ширина Wp x высота T), мм
Основное назначение

Z(0)
0
Z
10 x 6
Приводы малой мощности: швейные машины, бытовая техника, небольшие станки.

А(А)
А
A
13 x 8
Самый массовый профиль. Приводы средней мощности: станки, компрессоры, вентиляторы, сельхозтехника.

Б(Б)
Б
B
17 x 11
Более нагруженные приводы в промышленности и агротехнике.

В(В)
В
C
22 x 14
Приводы высокой мощности: дробилки, грохоты, тяжелые станки.

Г(С)
Г
D
32 x 19
Тяжелонагруженные промышленные приводы.

Д(Д)
Д
E
40 x 25
Сверхмощные приводы: карьерная техника, тяжелое машиностроение.

Как видно из таблицы, отечественные профили по ГОСТ полностью соответствуют международному стандарту DIN 2215. Это означает, что ремни абсолютно взаимозаменяемы. Вы можете без каких-либо доработок установить ремень профиля А по DIN на шкивы, рассчитанные под ремень А(А) по ГОСТ.

Цитата главного механика автотранспортного предприятия, клиента «РезиноМир»:«В нашем парке десятки единиц техники — от стареньких ЗИЛов до современных компрессорных станций. Раньше была путаница с подбором ремней, держали на складе и ГОСТовские, и импортные. После того как начали работать с «РезиноМир», всё стало проще. Их специалисты помогли нам составить таблицу соответствия. Теперь мы знаем, что ремень Б(Б)-1800 и ремень B-1800 — это одно и то же. Это сильно упростило закупки и логистику. Мы просто заказываем нужный профиль и длину, будучи уверенными, что ремень подойдет.»

Как правильно расшифровать маркировку и подобрать ремень

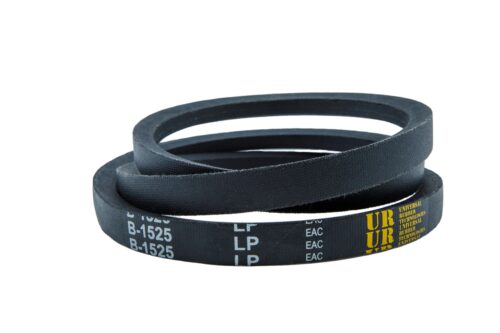

Маркировка ремня по ГОСТ 1284 содержит всю необходимую информацию.Пример: Ремень А-1250 ГОСТ 1284.1-89

А: Обозначение профиля ремня.

1250: Расчетная длина ремня (Lw или Lp) в миллиметрах. Это длина по нейтральной линии (по корду).

ГОСТ…: Ссылка на стандарт, по которому изготовлен ремень.

Важно знать! Иногда в старой документации или на изношенных ремнях может быть указана внутренняя длина (Li). Она всегда меньше расчетной. Если вы сомневаетесь, какой именно тип длины у вас указан, лучше проконсультироваться со специалистами. Сообщите нам имеющиеся у вас данные, и мы поможем точно идентифицировать ремень.

Рекомендации по эксплуатации и обслуживанию
Чтобы клиноременная передача служила долго и эффективно, необходимо соблюдать несколько простых, но важных правил.

Правильное натяжение: Это ключевой фактор. Слабо натянутый ремень будет проскальзывать («свистеть»), что приведет к его перегреву, полировке боковых граней и потере передаваемой мощности. Слишком сильное натяжение создает избыточную нагрузку на валы и подшипники, вызывая их ускоренный износ. Натяжение проверяется прогибом ветви ремня под определенным усилием.

Соосность шкивов: Шкивы ведущего и ведомого валов должны лежать строго в одной плоскости. Перекос шкивов приводит к тому, что ремень работает одной стороной, что вызывает его быстрый и неравномерный износ, а также может привести к его «переворачиванию» в канавке.

Замена комплектом: В передачах, где используется несколько ремней (многоручьевой привод), менять их следует только полным комплектом. Даже если порвался только один ремень. Старые ремни уже немного вытянулись, и если к ним добавить один новый, то он возьмет на себя практически всю нагрузку и выйдет из строя очень быстро.

Часто задаваемые вопросы (FAQ)
Вопрос: В чем отличие ремней I-го и IV-го класса по ГОСТ 1284?Ответ: ГОСТ 1284.2-89 делит ремни на классы в зависимости от материалов и конструкции. Класс I — это стандартные ремни с полиэфирным кордшнуром. Класс IV — это ремни с кордшнуром из арамидных волокон, они обладают повышенной прочностью и меньшим растяжением, предназначены для наиболее ответственных и тяжелонагруженных приводов.
Вопрос: Можно ли использовать автомобильный ремень на станке?Ответ: Не рекомендуется. Автомобильные ремни (особенно зубчатые вентиляторные) рассчитаны на работу при высоких скоростях и огибание шкивов малого диаметра. Промышленные ремни часто работают на более низких скоростях, но передают больший крутящий момент. Лучше всего использовать ремень, предназначенный для вашего типа оборудования.
Вопрос: Как измерить ремень, если на нем нет маркировки?Ответ: Вам необходимо измерить два параметра: профиль и длину. Профиль определяется измерением ширины по верхней грани и высоты ремня с помощью штангенциркуля. Полученные размеры сравните с таблицей профилей. Длину можно измерить рулеткой по внешней стороне (это будет длина La) или проложив веревку по шкивам. С этими данными обратитесь к нашим специалистам в Москве для точной идентификации.
Вопрос: Что лучше, ГОСТ или DIN?Ответ: С точки зрения геометрии и взаимозаменяемости, для классических клиновых ремней разницы нет. Качество ремня определяется не столько стандартом, сколько производителем, используемым сырьем и культурой производства. Компания «РезиноМир» работает только с проверенными заводами, чья продукция, будь то по ГОСТ или DIN, соответствует самым высоким требованиям по надежности и долговечности.
Для получения исчерпывающей консультации, помощи в подборе по маркировке или размерам и заказа качественных клиновых ремней по ГОСТ 1284, свяжитесь с техническими экспертами «РезиноМир». Мы обеспечим надежную работу вашей отечественной и импортной техники!
