Ремни клиновые ГОСТ 5813

Ремни клиновые вентиляторные по ГОСТ 5813: стандарт для высоких скоростей и малых шкивов

Компания «РезиноМир» предлагает купить в Москве вентиляторные клиновые ремни, изготовленные в строгом соответствии с ГОСТ 5813-93 (новая редакция ГОСТ 5813-2014). Эти ремни, часто называемые зубчатыми клиновыми ремнями, представляют собой усовершенствованную версию классических клиновых ремней и предназначены для работы в более жестких условиях: при высоких скоростях вращения, на шкивах малого диаметра и при значительных передаточных отношениях. Их ключевое отличие — наличие поперечных формованных зубьев на внутренней поверхности, которые придают им уникальные эксплуатационные преимущества.

Наш глубокий опыт в поставках РТИ для автомобильной промышленности, станкостроения и производителей компрессорного оборудования показывает, что в компактных и высокооборотистых приводах применение классического гладкого ремня часто приводит к его преждевременному выходу из строя из-за перегрева и усталостных напряжений. Вентиляторный ремень по ГОСТ 5813 решает эти проблемы, обеспечивая повышенную гибкость, лучшее охлаждение и, как следствие, значительно больший ресурс. Мы поставляем только качественные ремни, прошедшие строгий контроль и гарантированно соответствующие требованиям стандарта.

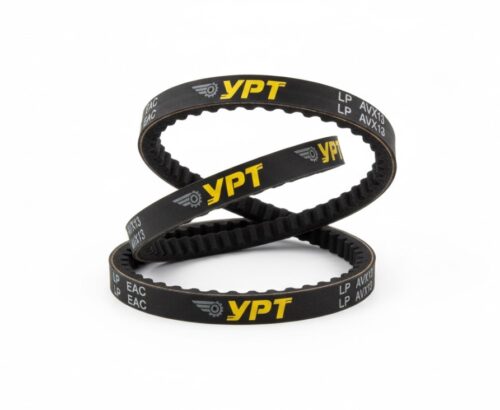

Конструкция и главное отличие: роль зубьев

Важно сразу развеять распространенное заблуждение: зубья на вентиляторном ремне не являются рабочими и не служат для синхронного зацепления, как в ремнях ГРМ. Передача крутящего момента, как и у классического ремня, происходит за счет трения боковых граней о стенки V-образной канавки шкива.

Так зачем же нужны зубья? Они выполняют три критически важные функции:

• Повышение гибкости. При огибании шкива, особенно малого диаметра, нижний слой ремня испытывает сильное сжатие. Зубья (а точнее, впадины между ними) позволяют этому слою сжиматься без избыточных внутренних напряжений и без риска образования трещин. Это позволяет ремню работать в более компактных приводах.

• Снижение нагрева. Зубчатая поверхность значительно увеличивает общую площадь ремня, контактирующую с воздухом. Кроме того, при вращении впадины между зубьями создают турбулентные потоки, которые активно отводят тепло, образующееся от трения. Эффективное охлаждение — залог долгой жизни любого ремня, работающего на высоких скоростях.

• Снижение шума. Зубья помогают снизить уровень шума при работе привода за счет более плавного входа и выхода ремня из канавок шкива.

Таким образом, вентиляторный ремень — это не просто ремень с «насечками», а инженерно продуманное изделие для решения конкретных задач.

Полная взаимозаменяемость с гладкими ремнями

Одно из ключевых преимуществ вентиляторных ремней по ГОСТ 5813 — их полная взаимозаменяемость с классическими гладкими клиновыми ремнями по ГОСТ 1284. Геометрия их профиля (ширина, высота, угол клина) абсолютно идентична.

Это означает, что вы можете без каких-либо доработок и замены шкивов:

• Заменить изношенный гладкий ремень на более долговечный и эффективный зубчатый.

• Заменить изношенный зубчатый ремень на гладкий (хотя это и не рекомендуется, если привод изначально был рассчитан на вентиляторный ремень).

Стандарт ГОСТ 5813-93 делит ремни на два класса в зависимости от сечения. Более поздний ГОСТ 5813-2014 приводит эту классификацию в большее соответствие с международными стандартами (AX, BX и т.д.). Но принцип взаимозаменяемости сохраняется.

Цитата инженера-конструктора компрессорного оборудования, клиента «РезиноМир»:
«В наших новых моделях компактных компрессоров мы используем приводные шкивы очень малого диаметра для уменьшения габаритов. На испытаниях первых прототипов с гладкими ремнями мы столкнулись с их быстрым разрушением — буквально через 100-150 часов работы на поверхности появлялись поперечные трещины из-за усталости. Проблема была полностью решена после перехода на вентиляторные ремни ГОСТ 5813, которые нам порекомендовали в «РезиноМир». Их гибкость позволяет им безболезненно работать на наших шкивах, а улучшенный теплоотвод значительно увеличил ресурс. Теперь мы используем только их.»

Сферы применения: там, где важны скорость и компактность

Благодаря своим преимуществам, вентиляторные ремни стали стандартом во многих типах приводов.

• Автомобильная техника: Это их историческое и основное применение. Привод вентилятора охлаждения, генератора, водяного насоса (помпы), компрессора кондиционера — все эти узлы характеризуются высокими оборотами и часто имеют шкивы малого диаметра.

• Сельскохозяйственная техника: Приводы различных рабочих органов на комбайнах, тракторах, косилках.

• Промышленное оборудование: Высокоскоростные приводы шлифовальных, металлорежущих и деревообрабатывающих станков, компрессоры, насосы, промышленные вентиляционные установки.

Как правильно расшифровать маркировку

Маркировка вентиляторного ремня по ГОСТ 5813-93 содержит всю необходимую информацию для его идентификации.
Пример: Ремень I-11х10-1250 ГОСТ 5813-93

• I: Класс ремня.

• 11х10: Сечение ремня, где 11 мм — расчетная ширина (Wp), 10 мм — высота (T). Это сечение соответствует профилю А(А) по ГОСТ 1284.

• 1250: Расчетная длина ремня (Lp) в миллиметрах.

• ГОСТ…: Ссылка на стандарт.

В новой редакции ГОСТ 5813-2014 маркировка может быть приведена к международному виду, например AV 13 x 1250 La, где AV означает зубчатый автомобильный ремень, 13 — ширина, 1250 — длина, La — тип длины (внешняя). Специалисты компании «РезиноМир» помогут вам разобраться в любой маркировке.

Часто задаваемые вопросы (FAQ)

Вопрос: Если зубья не рабочие, почему нельзя поставить ремень ГРМ вместо вентиляторного?
Ответ: Это абсолютно разные изделия для разных задач. Ремень ГРМ — синхронный, его работа основана на зацеплении, он не предназначен для работы в V-образных шкивах и не рассчитан на проскальзывание. Вентиляторный ремень — фрикционный, он работает за счет трения боковых граней. Установка ремня ГРМ в клиноременную передачу приведет к его мгновенному разрушению.

Вопрос: Можно ли использовать вентиляторный ремень в многоручьевом приводе?
Ответ: Да, можно. Как и в случае с гладкими ремнями, при использовании нескольких ремней в одной передаче их необходимо менять только комплектом. Все ремни в комплекте должны быть одного производителя и одной партии, чтобы обеспечить равномерное распределение нагрузки.

Вопрос: Почему ремень свистит?
Ответ: Свист — это признак проскальзывания. Наиболее вероятные причины: недостаточное натяжение, износ боковых граней ремня, износ или загрязнение канавок шкивов. В первую очередь необходимо проверить и отрегулировать натяжение. Если это не помогает, следует осмотреть ремень и шкивы на предмет износа.

Вопрос: Вы продаете ремни на отрез?
Ответ: Нет, приводные ремни — это замкнутые изделия определенной длины, они не продаются на отрез. В компании «РезиноМир» вы можете купить готовые ремни широчайшего диапазона стандартных длин.

Для обеспечения максимальной надежности и долговечности ваших высокоскоростных и компактных приводов заказывайте качественные вентиляторные ремни по ГОСТ 5813 в компании «РезиноМир». Свяжитесь с нашими техническими специалистами в Москве для получения консультации и помощи в подборе!
