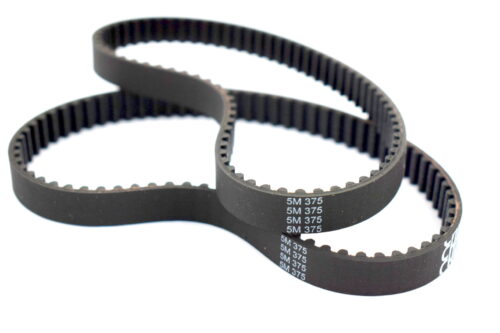

Ремни плоскозубчатые DIN

Ремни приводные плоскозубчатые: стандарт синхронной передачи мощности

Компания «РезиноМир» предлагает купить в Москве плоскозубчатые приводные ремни, изготовленные в соответствии с международными стандартами DIN (Германия) и ISO (международный). Эти ремни, также известные как синхронные ремни или ремни ГРМ (по их самому известному применению), представляют собой вершину эволюции ременных передач. В отличие от фрикционных ремней (плоских, клиновых, поликлиновых), которые передают мощность за счет силы трения, зубчатый ремень работает по принципу позитивного зацепления. Его поперечные зубья входят в соответствующие впадины на шкивах, что полностью исключает проскальзывание и обеспечивает жесткую кинематическую связь между ведущим и ведомым валами.

Наш глубокий опыт в поставках комплектующих для высокоточного оборудования показывает, что зубчато-ременная передача является незаменимым решением там, где требуется строгая синхронизация движения, точное позиционирование, высокий КПД и минимальное обслуживание. От газораспределительного механизма двигателя до привода печатного станка или робота-манипулятора — везде, где рассинхронизация недопустима, используется именно зубчатый ремень. Мы поставляем широкий ассортимент зубчатых ремней с различными профилями и шагом, помогая нашим клиентам подобрать идеальное решение для их задач.

Конструкция: высокотехнологичный композит

Зубчатый ремень — это сложный композитный материал, где каждый компонент выполняет свою критически важную функцию.

• Тело ремня и зубья: Изготавливаются из износостойкого и прочного полимерного материала. В классических ремнях это хлоропреновый каучук (неопрен), который обладает хорошей эластичностью, маслостойкостью и широким диапазоном рабочих температур. В современных высокопроизводительных ремнях все чаще используется термопластичный полиуретан (ТПУ), обладающий еще более высокой износостойкостью и прочностью.

• Силовой каркас (корд): Это сердце ремня, его «скелет», воспринимающий всю растягивающую нагрузку. Расположенный внутри тела ремня, корд обеспечивает стабильность длины и высочайшую прочность на разрыв. В качестве материала для корда используются:

  • Стекловолокно (фибергласс): Стандартный материал, обладающий высокой прочностью и практически нулевым растяжением.

  • Арамид (Кевлар): Используется в ремнях для сверхтяжелых нагрузок. Обладает еще большей прочностью и стойкостью к ударным нагрузкам.

  • Сталь: Применяется в полиуретановых ремнях для приводов, требующих максимальной жесткости и точности позиционирования.

• Тканевое покрытие зубьев: Рабочая поверхность зубьев покрыта специальной износостойкой нейлоновой тканью. Она снижает коэффициент трения, защищает полимерную основу зуба от износа и снижает уровень шума.

Мир профилей: как выбрать правильный зуб

Ключевой характеристикой любого зубчатого ремня является профиль и шаг его зуба. За десятилетия развития было создано множество различных профилей, каждый из которых оптимизирован для своих задач. Условно их можно разделить на две большие группы.

Трапецеидальные профили (классические)

Это исторически первые профили с зубьями в форме трапеции. Они до сих пор широко используются в приводах общего назначения, где не требуется передача сверхвысоких мощностей.

• Дюймовые профили (стандарт RMA): Шаг измеряется в дюймах. XL (1/5″), L (3/8″), H (1/2″), XH (7/8″), XXH (1 1/4″).

• Метрические профили (стандарт DIN/ISO): Шаг измеряется в миллиметрах. T2.5, T5, T10, T20 и их усиленные версии AT5, AT10, AT20.

Округлые (полукруглые) профили

Это более современные и совершенные профили, разработанные для передачи высоких мощностей и крутящих моментов. Форма зуба у них округлая, что обеспечивает более плавный вход в зацепление со шкивом, лучшее распределение нагрузки по всему зубу и снижение концентрации напряжений в его основании.

• Профили HTD (High Torque Drive): Шаг 3M, 5M, 8M, 14M, 20M. Это самый распространенный на сегодня тип профиля для промышленных приводов высокой мощности.

• Профили STD (Super Torque Drive): Эволюционное развитие HTD с еще более совершенной эвольвентной формой зуба. Шаг S3M, S5M, S8M, S14M. Обеспечивают еще более плавную и тихую работу.

Цитата главного инженера-конструктора, клиента «РезиноМир»:
«При проектировании привода для нашего нового упаковочного автомата нам требовалась абсолютная синхронизация между подающим и запаивающим узлами. Любое проскальзывание привело бы к браку. Клиновой или поликлиновой ремень для этой задачи не подходил в принципе. Мы остановились на зубчато-ременной передаче с профилем AT10. Обратились в «РезиноМир» за консультацией, и их специалисты не только помогли нам подобрать оптимальные ремень и шкивы из стандартной номенклатуры, но и рассчитали передачу, подтвердив наши выкладки. Это уровень экспертизы, который мы ценим.»

Как правильно подобрать зубчатый ремень

Подбор зубчатого ремня — это точная наука. Ошибка недопустима.

• Идентификация по маркировке: Это самый надежный способ. Маркировка обычно наносится на тыльную сторону ремня. Пример: 8M-1200-20.

  • 8M: Профиль и шаг ремня (в данном случае, HTD с шагом 8 мм).

  • 1200: Длина ремня в миллиметрах.

  • 20: Ширина ремня в миллиметрах.

• Подбор по образцу (если маркировка стерлась):

  • Определите шаг: Измерьте расстояние между центрами нескольких соседних зубьев и разделите на их количество. Это самый важный параметр.

  • Определите профиль: Сравните форму зуба вашего ремня с изображениями в каталогах.

  • Посчитайте количество зубьев.

  • Измерьте ширину ремня.
    С этими данными обратитесь к специалистам «РезиноМир» в Москве. Мы поможем точно идентифицировать ваш ремень.

Важно! Зубчатые ремни требуют использования только соответствующих им по профилю и шагу шкивов. Установка ремня HTD 8M на шкив для ремня T10 приведет к мгновенному разрушению.

Часто задаваемые вопросы (FAQ)

Вопрос: В чем разница между односторонним и двухсторонним зубчатым ремнем?
Ответ: Односторонний ремень имеет зубья только с одной стороны. Двухсторонний зубчатый ремень (маркировка D-HTD, D-T5 и т.д.) имеет зубья с обеих сторон. Он используется в сложных приводах типа «змейка», где требуется синхронно вращать валы в разных направлениях.

Вопрос: Требует ли зубчатый ремень сильного натяжения?
Ответ: Нет, и это одно из его ключевых преимуществ. В отличие от фрикционных ремней, зубчатый ремень не требует высокого начального натяжения, так как мощность передается зацеплением, а не трением. Достаточно лишь натяжения, которое выбирает провисание и обеспечивает стабильный контакт зубьев со шкивами. Это значительно снижает нагрузку на валы и подшипники.

Вопрос: Что такое «ремень в исполнении рукав»?
Ответ: Многие зубчатые ремни (особенно полиуретановые) производятся в виде широких бесшовных гильз (рукавов). В компании «РезиноМир» мы можем на специальном оборудовании отрезать от такого рукава ремень любой нестандартной ширины, которая вам требуется. Это очень удобно для создания уникальных приводов.

Вопрос: Можно ли соединить порванный зубчатый ремень?
Ответ: Для приводных целей — нет. Силовой корд разорван, и любое механическое соединение не выдержит нагрузок. Однако для применения на тихоходных транспортирующих конвейерах существуют специальные механические соединители. Для приводных задач ремень меняется только целиком.

Для обеспечения абсолютной синхронности, точности и высокой эффективности ваших приводов заказывайте качественные плоскозубчатые ремни по стандартам DIN/ISO в компании «РезиноМир». Свяжитесь с нашими техническими экспертами в Москве для получения консультации и помощи в подборе!
