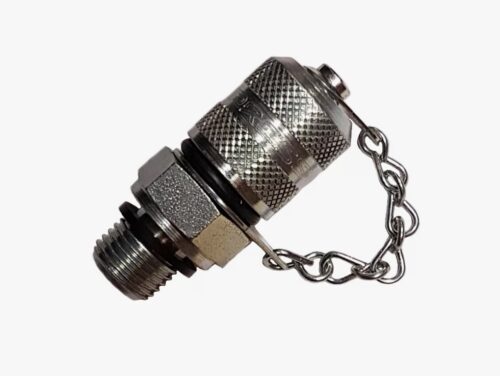

Точка контроля давления ввертная М 16*1,5 - 1/4 NPTF
3-10 раб. дн.
540,00 / шт

Точки контроля давления: окно в сердце гидравлической системы

Современная гидравлическая система — это сложный и мощный механизм, работающий под колоссальными нагрузками. Для инженера или механика без специальных инструментов она часто представляет собой «черный ящик»: оборудование работает, но что именно происходит внутри? Какое реальное давление на выходе насоса, на входе в гидромотор или после редукционного клапана? Ответить на эти вопросы без остановки системы и разборки магистралей позволяют миниатюрные, но критически важные устройства — точки контроля давления. В компании «РезиноМир» мы глубоко понимаем значение превентивной диагностики и предлагаем в Москве комплексные решения для мониторинга состояния гидравлики, основанные на передовых инженерных практиках.

Игнорирование диагностики — это путь к внезапным и дорогостоящим поломкам. Работа «вслепую» до тех пор, пока какой-либо узел не выйдет из строя, является устаревшим и экономически неэффективным подходом. Точка контроля давления (часто называемая по имени самого популярного стандарта — Minimess) позволяет превратить реактивный ремонт в проактивное обслуживание. Это инвестиция в предсказуемость, безопасность и долговечность вашей техники, которая окупается многократно.

Сила проактивной диагностики: зачем нужны точки контроля

Установка диагностических точек в ключевых узлах гидравлической системы открывает перед службой эксплуатации совершенно новые возможности. Это не просто удобство, а фундаментальный инструмент для управления состоянием парка техники.

Быстрый и безопасный замер давления. Главное преимущество — возможность подключить манометр к работающей системе за несколько секунд, без использования ключей, без риска разлива горячего масла и без остановки производственного процесса. Это позволяет проводить регулярные замеры давления, отслеживая его динамику.

Предотвращение дорогостоящих отказов. Постепенное падение давления после насоса может свидетельствовать о его износе. Повышенное давление перед фильтром — о его загрязнении. Нестабильные скачки давления — о проблемах с клапанами. Своевременное обнаружение этих отклонений от нормы позволяет запланировать ремонт, заказать запчасти заранее и избежать внезапной аварийной остановки экскаватора, пресса или станка в разгар работы.

Точная настройка оборудования. После ремонта или замены компонентов (насосов, клапанов) гидравлическую систему необходимо точно настроить. Делать это без постоянного контроля давления — все равно что настраивать музыкальный инструмент на слух без камертона. Точки контроля позволяют выставить все рабочие параметры с прецизионной точностью, обеспечивая максимальный КПД и ресурс оборудования.

Комментарий главного механика, эксперта «РезиноМир»:
«Наш опыт в Москве показывает, что 80% гидравлических поломок можно было бы предотвратить, если бы на технике были установлены точки контроля. Мы регулярно сталкиваемся с ситуациями, когда клиент меняет дорогостоящий насос, а проблема была в забитом фильтре или неправильно настроенном клапане. Простая проверка давления в нескольких точках сэкономила бы ему сотни тысяч рублей. Поэтому мы всегда говорим: не экономьте на диагностике, это самая выгодная инвестиция в вашу технику.»

Устройство и принцип работы

Точка контроля давления — это, по сути, миниатюрный обратный клапан. Внутри корпуса из высокопрочной стали находится подпружиненный шариковый или конусный (poppet) клапан, который в обычном состоянии надежно запирает систему. Снаружи точка контроля защищена навинчивающимся металлическим или пластиковым колпачком.

Для замера используется специальный диагностический шланг (микрошланг) с манометром на одном конце и специальным щупом-адаптером на другом. При подключении щуп нажимает на клапан, открывая его и пропуская рабочую жидкость к манометру. Давление в системе мгновенно отображается на шкале прибора. После отсоединения щупа пружина немедленно возвращает клапан в закрытое положение, герметизируя систему. Весь процесс занимает не более 10 секунд и абсолютно безопасен даже при давлении в сотни атмосфер.

Компоненты диагностической системы

Для полноценной работы необходим не только сам штуцер, но и несколько сопутствующих компонентов, которые вы можете купить в «РезиноМир».

Компонент Назначение и особенности
Точка контроля (Штуцер) Врезной элемент с резьбой для монтажа в магистраль или порт оборудования. Определяется по типу резьбы и максимальному рабочему давлению (обычно до 630 бар).
Диагностический микрошланг Очень тонкий и гибкий шланг высокого давления (до 630 бар), позволяющий производить замеры в труднодоступных местах, не находясь вплотную к работающему механизму.
Манометр Высокоточный прибор для измерения давления. Для гидравлики используются виброустойчивые манометры, заполненные глицерином или силиконом для демпфирования колебаний стрелки.
Адаптер для манометра Переходник, который соединяет микрошланг с манометром.
Соединительные адаптеры Тройники или переходники, позволяющие врезать точку контроля в уже существующую гидравлическую линию без ее кардинальной переделки.

Мы предлагаем как отдельные компоненты, так и готовые диагностические наборы в удобных кейсах, включающие манометры на разное давление и адаптеры под самые распространенные типы резьб.

Как правильно выбрать точку контроля: ключевые параметры

  • Рабочее давление: Точки контроля выпускаются в основном на два номинала: PN 400 (до 400 бар) и PN 630 (до 630 бар). Выбор должен соответствовать максимальному давлению в вашей системе с запасом прочности.

  • Тип резьбы: Это самый важный параметр для правильного монтажа. Наиболее распространены метрические резьбы (от М10х1 до М16х2) и дюймовые (G1/4″, G1/8″). Ошибка в выборе резьбы сделает монтаж невозможным.

  • Материал: Стандартное исполнение — углеродистая сталь с цинковым покрытием, подходящая для большинства гидравлических масел. Для работы с агрессивными средами или в пищевой промышленности используются точки контроля из нержавеющей стали.

Преимущества покупки в «РезиноМир»

  • Экспертный подбор: Не уверены, какая резьба на вашем оборудовании? Наши специалисты в Москве помогут точно идентифицировать ее и подобрать правильную точку контроля и сопутствующие адаптеры.

  • Наличие на складе: Мы поддерживаем постоянный запас самых востребованных позиций, что позволяет вам оперативно оснастить свою технику необходимыми диагностическими портами.

  • Комплексный подход: У нас вы найдете все необходимое для создания полноценного диагностического поста: от самих точек контроля до манометров, шлангов и готовых наборов. Мы поможем собрать комплект именно под ваши задачи.

  • Гарантия качества: Мы работаем только с проверенными европейскими производителями, чья продукция соответствует самым строгим стандартам безопасности и надежности.

Часто задаваемые вопросы (FAQ)

Можно ли установить точку контроля на работающей системе?

Нет. Монтаж точки контроля требует остановки системы, сброса давления и частичного слива масла из магистрали. Установка производится один раз, после чего все замеры уже можно делать без остановки.

Не будет ли точка контроля подтекать со временем?

При правильном монтаже и использовании качественного изделия — нет. Клапанная система рассчитана на тысячи циклов подключения-отключения. Защитный колпачок предохраняет внутренний механизм от грязи и повреждений, что является залогом долговечности.

Куда лучше всего устанавливать точки контроля?

Рекомендуемые места установки: напорная линия сразу после насоса, линии до и после фильтров, порты гидроцилиндров, линии управления (пилотные), точки подключения навесного оборудования. Комплексная установка в этих узлах дает полную картину работы гидросистемы.

Можно ли использовать точки контроля для отбора проб масла?

Да, это одно из их применений. Подключив микрошланг без манометра, можно аккуратно и безопасно взять пробу гидравлической жидкости для анализа ее состояния (наличия примесей, воды, продуктов износа).

Начните переход к умной эксплуатации вашей техники уже сегодня. Обращайтесь в «РезиноМир» в Москве за профессиональной консультацией и качественными компонентами для гидравлической диагностики.
