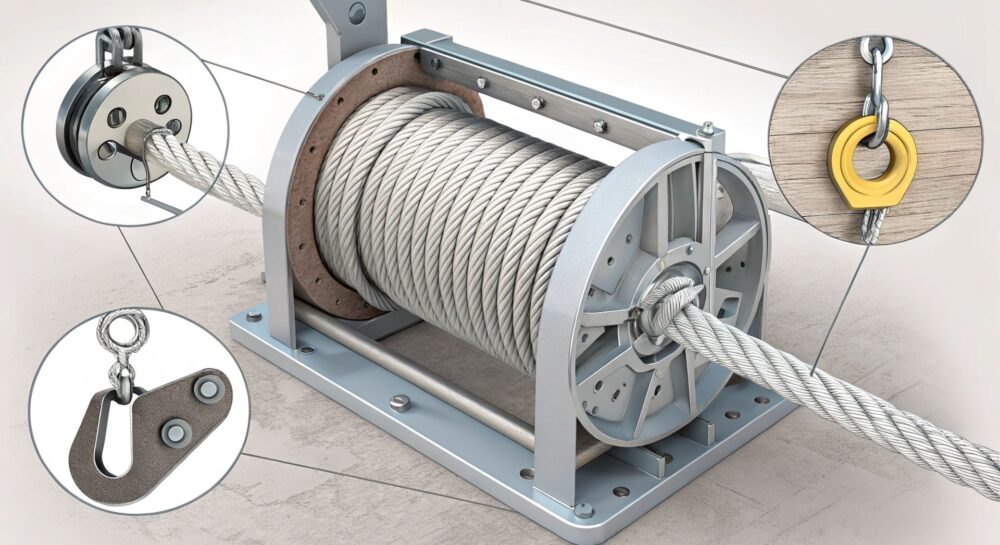

Крепление каната к барабану лебедки: методы

Правильное крепление стального каната к барабану лебедки — это критически важный аспект обеспечения безопасности и долговечности всего подъемно-транспортного оборудования. От надежности этого соединения зависит не только эффективность работы лебедки, но и сохранность груза, а главное – жизнь и здоровье людей. Существует несколько проверенных временем и стандартизированных способов крепления, каждый из которых имеет свои особенности и области применения.

Основные принципы крепления каната

Прежде чем перейти к конкретным методам, важно понять общие принципы, которыми руководствуются при креплении каната:

• Надежность: Крепление должно выдерживать максимальные рабочие нагрузки, предусмотренные для данной лебедки, с учетом динамических усилий.
• Предотвращение проскальзывания: Канат не должен проскальзывать по барабану, особенно при начале подъема груза или при реверсировании.
• Равномерное распределение нагрузки: Крепление не должно повреждать сам канат, приводя к концентрации напряжений в отдельных его нитях.
• Удобство монтажа и демонтажа: Способ крепления должен позволять относительно легко установить и, при необходимости, заменить канат.
• Соответствие стандартам: Выбранный метод должен соответствовать действующим нормам и правилам безопасности для подъемных механизмов.

Распространенные способы крепления

На практике применяются различные конструктивные решения для фиксации конца каната на барабане. Рассмотрим наиболее распространенные из них:

1. Заделка каната в расточку (проушину) барабана

Этот метод является одним из самых распространенных и надежных. Суть его заключается в том, что конец каната заводится в специальную расточку (часто прямоугольного или овального сечения) на поверхности барабана.

• Процесс: Свободный конец каната пропускается через расточку, затем делается несколько витков по барабану. После этого свободный конец каната возвращается обратно и заводится в проушину, располагаясь поверх уже намотанных витков.
• Фиксация: Для фиксации используются клиновые зажимы, скобы или специальные вставки, которые плотно прижимают свободный конец каната к основному, идущему на барабан.
• Преимущества: Высокая надежность, простота конструкции, возможность использования стандартных зажимов.
• Недостатки: Требует наличия расточки соответствующей формы и размера на барабане.

2. Крепление с помощью болтовых зажимов (скоб)

Этот способ широко применяется, когда на барабане нет специальной расточки, или при монтаже каната непосредственно на объекте.

• Процесс: Свободный конец каната пропускается через отверстие в щеке барабана или через специальную планку, закрепленную на барабане. Затем свободный конец каната загибается и возвращается в обратном направлении, располагаясь параллельно основной части каната.
• Фиксация: Для фиксации используются специальные болтовые зажимы (часто называемые «U-образными скобами»). Скоба охватывает оба конца каната, а гайки затягивают на концах болтов, создавая надежное сжатие.
• Важные моменты:
• Количество зажимов: Количество зажимов зависит от диаметра каната и требуемой надежности. Обычно используют не менее трех зажимов.
• Расположение зажимов: Первый зажим устанавливается на расстоянии не менее одного диаметра каната от сгиба. Остальные зажимы располагаются равномерно.
• Правильная затяжка: Важно обеспечить равномерную и достаточную затяжку гаек, но без чрезмерного сдавливания, которое может повредить пряди каната.
• Преимущества: Универсальность, возможность применения на различных типах барабанов, относительная простота монтажа.
• Недостатки: При неправильной установке или недостаточной затяжке может произойти проскальзывание. Также важно следить за состоянием зажимов и периодически подтягивать их.

3. Крепление в конусной втулке (конусная заделка)

Этот метод обеспечивает очень надежное и долговечное крепление, особенно для статических нагрузок или когда требуется максимальная безопасность.

• Процесс: Свободный конец каната продевается в конусную втулку. Затем канат раздается (расплетается) на отдельные пряди. Каждая прядь вставляется в специальный канал или паз внутри конусной втулки. После этого втулка с разведенным концом каната запрессовывается в специальное посадочное место на барабане.
• Фиксация: При запрессовке конусная втулка с разведенным концом каната плотно входит в ответное конусное отверстие на барабане. Силы трения и механическое сцепление обеспечивают надежную фиксацию.
• Преимущества: Чрезвычайно высокая надежность, отсутствие выступающих частей, равномерное распределение нагрузки на канат.
• Недостатки: Требует специального оборудования для расплетения и запрессовки каната, а также изготовления прецизионных конусных втулок и посадочных мест. Демонтаж такого крепления сложен.

4. Крепление с помощью приварки (для определенных типов канатов)

В исключительных случаях, для определенных типов стальных канатов (например, с металлическим сердечником, который может быть приварен) и при наличии соответствующего технологического обоснования, может применяться приварка.

• Процесс: Свободный конец каната фиксируется на барабане, и его конец приваривается к барабану или к специальной планке.
• Ограничения: Этот метод применяется редко и требует строгого соблюдения технологических процессов, так как высокие температуры сварки могут негативно сказаться на структуре и прочности стали каната.
• Преимущества: Жесткая фиксация.
• Недостатки: Высокий риск повреждения каната, сложность контроля качества, ограниченность применения.

Выбор способа крепления

Выбор оптимального способа крепления каната к барабану лебедки зависит от целого ряда факторов:

• Тип лебедки и ее назначение: Грузоподъемные, тяговые, якорные лебедки могут иметь разные требования к креплению.
• Диаметр и конструкция каната: Разные канаты требуют разных подходов к фиксации.
• Рабочие нагрузки и условия эксплуатации: Интенсивность использования, наличие вибраций, агрессивные среды — все это влияет на выбор.
• Наличие специального оборудования и квалификация персонала: Некоторые методы требуют специализированных инструментов и навыков.
• Нормативные требования и стандарты: Необходимо руководствоваться отраслевыми стандартами и правилами безопасности.

Важность регулярного контроля

Независимо от выбранного способа крепления, критически важно проводить регулярный осмотр и контроль состояния соединения каната с барабаном. Особое внимание следует уделять:

• Целостности зажимов: Наличие трещин, деформаций, признаков износа.
• Надежности затяжки: Периодическая проверка затяжки болтовых соединений.
• Отсутствию повреждений каната: Изгибы, сплющивания, обрывы проволок в месте крепления.
• Состоянию барабана: Отсутствие коррозии или механических повреждений в зоне крепления.

Соблюдение этих правил и выбор надежного способа крепления каната к барабану лебедки – залог безопасной и эффективной работы вашего оборудования.
