Камлок алюминиевый ТИП C

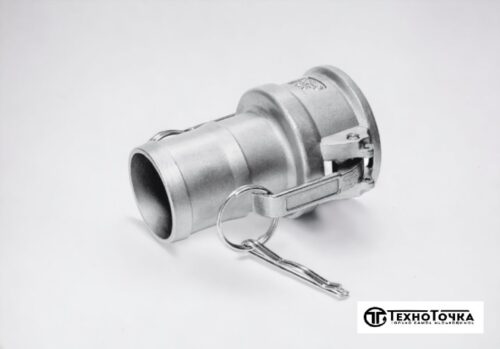

Алюминиевый камлок Тип C (Муфта с хвостовиком под шланг)

В любой системе, предназначенной для перекачки жидкостей или сыпучих материалов, самым важным элементом является гибкий шланг. Но сам по себе шланг бесполезен без надежной и удобной оконечной арматуры. Именно здесь на сцену выходит камлок Тип C – самый популярный и востребованный тип муфты в системе быстроразъемных соединений Camlock. Его основная задача – быстро и герметично оконцевать шланг, превратив его в готовую к работе мобильную магистраль.

Компания «РезиноМир» является ведущим поставщиком компонентов Camlock в Москве, обладая не только широким ассортиментом, но и глубокой технической экспертизой. Мы помогаем нашим клиентам – от аграриев до промышленных гигантов – создавать эффективные, безопасные и долговечные решения для транспортировки любых сред.

Конструкция и ключевая роль камлока Тип C

Камлок Тип C – это муфта (приемная часть, «мама») с одной стороны и хвостовик («ерш») для фиксации в шланге с другой.

• Приемная часть (муфта): Представляет собой гнездо, внутри которого находится уплотнительное кольцо. По бокам расположены два рычага с эксцентриковыми кулачками. При закрытии рычагов кулачки входят в паз ответного адаптера («папы») и с силой прижимают его к уплотнению, обеспечивая мгновенное и герметичное соединение.

• Хвостовик («ерш»): Это ступенчатый патрубок с ребристой поверхностью. Он вставляется внутрь шланга, а его «елочка» предотвращает соскальзывание рукава под давлением. Для надежной фиксации поверх шланга обязательно устанавливается силовой хомут.

Основное назначение Типа C – монтаж на конец гибкого шланга или рукава. Это делает его универсальным «приемником», который можно мгновенно подключить к любому стационарному или мобильному оборудованию, оснащенному ответным адаптером Camlock.

Типичный сценарий использования: У вас есть шланг для перекачки воды. На один его конец вы устанавливаете камлок Тип C (муфта), а на другой – камлок Тип E (адаптер). Теперь вы можете одним концом подключиться к насосу (на котором установлен адаптер Тип A), а другим – к емкости (где стоит адаптер Тип F). Вся операция по развертыванию линии занимает меньше минуты.

Почему алюминий – оптимальный выбор для Типа C?

Алюминиевые камлоки являются самым массовым и востребованным решением на рынке благодаря своим сбалансированным характеристикам.

Преимущества алюминиевого Типа C:

1. Легкость: Критически важный параметр для арматуры, которая устанавливается на шланг. Легкое соединение не создает лишнего излома и нагрузки на рукав, им проще манипулировать.

2. Экономичность: Доступная цена позволяет без больших затрат оснащать большие парки шлангов.

3. Хорошая теплопроводность: Способствует рассеиванию тепла, что может быть полезно при перекачке сред с умеренной температурой.

4. Универсальность: Подходит для широчайшего спектра общепромышленных задач.

Сферы применения:

• Мотопомпы и насосные станции: Оконцевание напорных и всасывающих рукавов.

• Ассенизаторские и илососные машины: Основной тип соединения для рабочих шлангов.

• Бензовозы и топливозаправщики: Шланги для слива-налива нефтепродуктов.

• Сельское хозяйство: Шланги для полива, внесения удобрений, перекачки воды.

• Пневмотранспорт: Рукава для подачи цемента, комбикорма, песка и других сыпучих материалов.

Технические характеристики и стандарт качества

Мы гарантируем, что вся наша продукция соответствует американскому военному стандарту MIL-C-27487 (A-A-59326), который является де-факто мировым эталоном для камлоков. Это обеспечивает 100% совместимость и надежность соединений.

Цитата эксперта «РезиноМир»:
«Самая критическая ошибка при монтаже камлока Тип C — это использование неправильного хомута. Многие пытаются сэкономить и ставят обычный червячный автомобильный хомут. Он не способен обеспечить равномерное и сильное обжатие, необходимое для удержания шланга под давлением. Это прямой путь к срыву шланга, что особенно опасно при работе с ГСМ или под высоким давлением. Мы в «РезиноМир» всегда настаиваем: для камлока с «ершом» используйте только усиленные силовые хомуты с болтовым соединением. Мы поможем подобрать правильный хомут под ваш тип шланга и рабочее давление.»
– Алексей Семенов, руководитель направления шланговой арматуры «РезиноМир».

Как правильно установить камлок Тип C на шланг?

1. Подбор размера: Диаметр хвостовика камлока должен точно соответствовать внутреннему диаметру шланга.

2. Надевание хомута: Перед установкой камлока наденьте на шланг силовой хомут соответствующего размера.

3. Установка хвостовика: Вставьте хвостовик в шланг до упора. Если он входит слишком туго, можно слегка смазать его мыльным раствором (не маслом!). Для облегчения монтажа на жесткие шланги их конец можно немного прогреть строительным феном.

4. Затяжка хомута: Расположите хомут на шланге над хвостовиком (примерно в 1-1.5 см от торца муфты) и равномерно затяните болты. Убедитесь, что обжатие произошло по всей окружности.

Часто задаваемые вопросы (FAQ)

Вопрос: С какими типами адаптеров соединяется муфта Тип C?
Ответ: Муфта Тип C («мама») совместима со всеми типами адаптеров («пап»): Тип A (с внутренней резьбой), Тип E (с хвостовиком), Тип F (с наружной резьбой) и пылезащитной заглушкой Тип DP.

Вопрос: Можно ли использовать Тип C на всасывающих линиях?
Ответ: Да, соединения Camlock отлично работают как на напор, так и на вакуум (всасывание). Герметичность соединения обеспечивает надежную работу всасывающих магистралей мотопомп.

Вопрос: Существуют ли камлоки Тип C с гладким хвостовиком для приварки?
Ответ: Стандартный Тип C всегда имеет ребристый хвостовик («ерш»). Для приварки к полипропиленовым или другим пластиковым трубам существуют специальные муфты с гладким патрубком, но это уже модификации. Для приварки к стальным трубам обычно используют муфту Тип D с внутренней резьбой, в которую вкручивают резьбовой приварной фитинг.

Вопрос: У меня повредился один рычаг на муфте. Нужно покупать новую?
Ответ: Не обязательно. Соединения Camlock ремонтопригодны. В компании «РезиноМир» вы можете приобрести ремкомплекты, включающие рычаги, оси (штифты) и предохранительные кольца, и легко заменить поврежденный элемент.

Для получения исчерпывающей консультации, помощи в подборе алюминиевых камлоков Тип C и силовых хомутов, а также для оформления заказа с нашего склада в Москве, обращайтесь к специалистам компании «РезиноМир». Мы обеспечим вашим шлангам надежное и удобное подключение.
