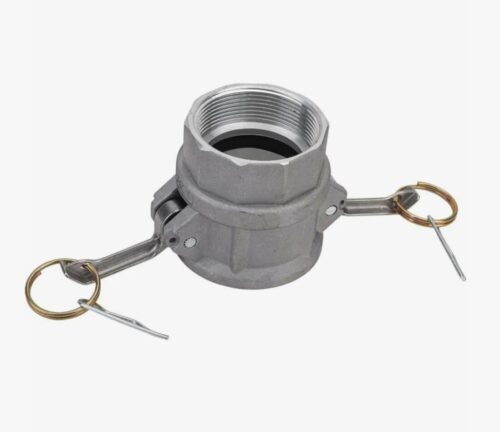

Камлок алюминиевый ТИП D

Алюминиевый камлок Тип D (Муфта с внутренней резьбой)

Система быстроразъемных соединений Camlock (Камлок) предлагает модульный подход к построению трубопроводных систем, где каждый элемент обладает своей уникальной функцией, подобно деталям в конструкторе. Камлок Тип D является одним из таких фундаментальных «строительных блоков». Его основная задача — преобразовать любой стандартный патрубок с наружной резьбой в современный и удобный быстроразъемный узел.

Компания «РезиноМир», являясь экспертом в области промышленных соединений, предлагает полный ассортимент алюминиевых камлоков Тип D на своем складе в Москве. Мы не только поставляем качественные компоненты, соответствующие мировым стандартам, но и предоставляем глубокую техническую консультацию, помогая инженерам и механикам находить оптимальные решения для их производственных задач.

Конструкция и функциональное назначение камлока Тип D

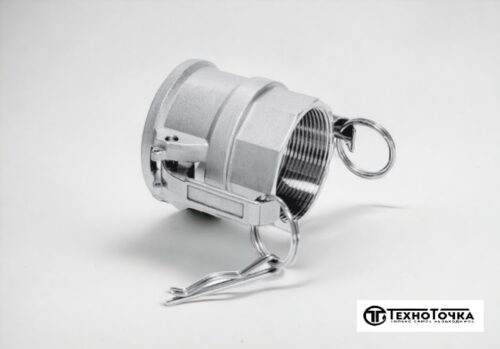

Камлок Тип D – это муфта (приемная часть, «мама») с одной стороны и внутренняя трубная резьба с другой.

• Приемная часть (муфта): Это гнездо, оснащенное износостойким уплотнительным кольцом и двумя боковыми рычагами с эксцентриковыми кулачками. При соединении с адаптером («папой») и закрытии рычагов, кулачки надежно фиксируются в пазу адаптера, обеспечивая сильное и равномерное прижатие для создания 100% герметичного стыка.

• Резьбовая часть: Внутренняя резьба (стандартно – трубная цилиндрическая BSP) предназначена для накручивания на ответную наружную резьбу.

Основная роль Типа D – стационарная установка на оборудование или трубопровод с наружной резьбой. Он служит точкой входа, готовой к мгновенному приему шланга или другой магистрали, оснащенной адаптером Camlock.

Типичные сценарии использования:

1. Обвязка IBC-контейнеров (еврокубов): Большинство еврокубов имеют на сливном кране наружную резьбу крупного диаметра. Накрутив на нее переходник с резьбой нужного размера и камлок Тип D, вы получаете удобный узел для быстрого слива содержимого.

2. Оснащение насосов: Если напорный патрубок насоса имеет наружную резьбу, на него устанавливается камлок Тип D, позволяя моментально подключать напорный рукав.

3. Создание точек подключения на трубопроводах: В производственном цеху можно создать несколько точек отбора продукта, оконцевав отводы трубами с наружной резьбой и установив на них камлоки Тип D.

Преимущества алюминия для камлока Тип D

Алюминиевый сплав является самым популярным материалом для камлоков общего назначения благодаря своему превосходному балансу цены и качества.

Ключевые достоинства алюминиевого Типа D:

• Экономичность: Это самое доступное решение для стационарной установки на оборудование.

• Легкость: Малый вес не создает избыточной нагрузки на резьбовое соединение и упрощает монтаж.

• Универсальность: Подходит для большинства общепромышленных сред, включая воду, воздух, дизельное топливо, масла, неогрессивные технические жидкости.

Технические характеристики и стандарт качества MIL-C-27487

Качество камлоков – это не только качество литья, но и точность соблюдения геометрических размеров. Мы поставляем продукцию, изготовленную в строгом соответствии со стандартом MIL-C-27487 (A-A-59326), что гарантирует полную совместимость и взаимозаменяемость с изделиями других ответственных производителей.

Цитата эксперта «РезиноМир»:
«Часто возникает вопрос: когда использовать Тип B (муфта с наружной резьбой), а когда Тип D (муфта с внутренней)? Правило простое: посмотрите на ваше оборудование. Если на нем «папа» (наружная резьба), вам нужен «мама» (внутренняя резьба), то есть Тип D. Если на оборудовании «мама» (внутренняя резьба), то вам нужен «папа», то есть Тип B. Это кажется очевидным, но путаница возникает регулярно. Мы в «РезиноМир» всегда помогаем клиентам разобраться в этой «резьбовой азбуке», чтобы избежать покупки неправильного фитинга. Перед звонком нам просто определите, какая резьба у вас на патрубке – наружная или внутренняя.»
– Ирина Волкова, менеджер по работе с клиентами «РезиноМир».

Монтаж и герметизация резьбового соединения

Для обеспечения герметичности при монтаже камлока Тип D на наружную резьбу необходимо использовать уплотнительные материалы.

• ФУМ-лента: Универсальный и простой в использовании материал.

• Сантехнический лен с уплотнительной пастой: Классический и очень надежный способ для водных и неагрессивных сред.

• Анаэробный резьбовой герметик: Современное решение, которое полимеризуется в зазоре резьбы, создавая прочное и вибростойкое соединение. Отлично подходит для систем, подверженных вибрациям (например, на насосах).

Затяжка производится за специальный шестигранник или выступы на корпусе камлока с помощью трубного или разводного ключа.

Часто задаваемые вопросы (FAQ)

Вопрос: С какими типами камлоков соединяется муфта Тип D?
Ответ: Муфта Тип D («мама») может быть соединена только с адаптерами («папами»). Это Тип A (адаптер с внутренней резьбой), Тип E (адаптер с «ершом» под шланг), Тип F (адаптер с наружной резьбой) и заглушка Тип DP. Соединить две муфты (например, D+C или D+B) невозможно.

Вопрос: Можно ли использовать алюминиевый камлок Тип D для пара?
Ответ: Категорически нет. Во-первых, рабочая температура стандартного уплотнения NBR (+100°C) недостаточна для пара. Во-вторых, соединения Camlock в принципе не предназначены и не сертифицированы для работы с опасными сжимаемыми средами, такими как пар или сжатые газы (кроме воздуха низкого давления), из-за риска взрывного разъединения.

Вопрос: Уплотнение в муфте износилось. Что делать?
Ответ: Уплотнение является расходным материалом и легко заменяется. В компании «РезиноМир» вы можете приобрести запасные уплотнительные кольца нужного диаметра. Для замены достаточно поддеть старое уплотнение отверткой и установить на его место новое.

Вопрос: Существует ли камлок Тип D с конической резьбой NPT?
Ответ: Да, такие камлоки существуют и применяются для совместимости с оборудованием американского производства. Однако стандартом для российского и европейского рынка является резьба BSP. На нашем складе в Москве мы поддерживаем в наличии в первую очередь камлоки с резьбой BSP. Возможность поставки изделий с резьбой NPT уточняйте у наших менеджеров.

Для получения исчерпывающей консультации по подбору алюминиевых камлоков Тип D, совместимых уплотнений и для оформления заказа со склада в Москве, обращайтесь к специалистам компании «РезиноМир». Мы поможем вам модернизировать ваше оборудование и сделать его более удобным и эффективным.
