Алюминиевый камлок Тип E (Адаптер с хвостовиком под шланг)
Система быстроразъемных соединений Camlock (Камлок) – это синоним скорости и универсальности в мире промышленных шлангов. Если муфта Тип C является универсальным «приемником» на конце рукава, то камлок Тип E – это его логическое и незаменимое дополнение, универсальный «передатчик». Его главная задача – оконцевать шланг адаптерной частью («папой»), готовой к мгновенному подключению к любой приемной муфте.
Компания «РезиноМир», являясь ведущим поставщиком шланговой арматуры в Москве, предлагает полный ассортимент алюминиевых камлоков Тип E. Мы обладаем глубоким пониманием того, как создать не просто соединение, а целую технологическую цепь, и помогаем нашим клиентам строить мобильные, герметичные и эффективные системы для перекачки любых сред.
Конструкция и функциональная роль камлока Тип E

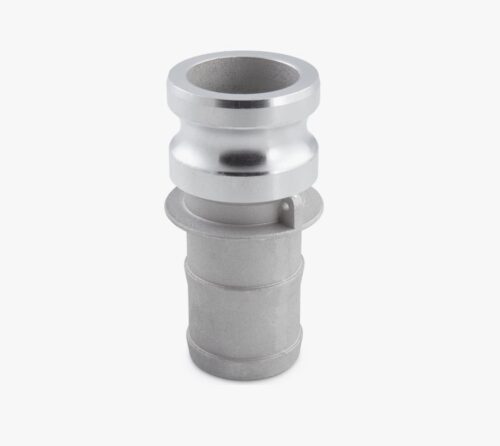

Камлок Тип E – это адаптер (штекер, «папа») с одной стороны и хвостовик («ерш») для монтажа в шланг с другой.
-
Адаптерная часть: Представляет собой гладкий цилиндрический патрубок со специальной проточкой (пазом) по окружности. Этот паз служит для надежной фиксации эксцентриковых кулачков (рычагов) ответной муфты («мамы»), обеспечивая прочное и герметичное соединение.
-
Хвостовик («ерш»): Это ребристый, ступенчатый патрубок, который вставляется внутрь шланга. Его специальная геометрия («елочка») обеспечивает надежное сцепление со внутренней стенкой рукава и предотвращает его срыв под давлением. Для фиксации поверх шланга обязательно используется силовой хомут.
Основное назначение Типа E – установка на конец гибкого шланга для его оконцовки адаптерной частью.
Классическая схема «шланг в сборе»:
Для максимальной универсальности на один конец шланга устанавливают муфту Тип C, а на другой – адаптер Тип E. Такой шланг становится универсальным «удлинителем». Его можно подключать как к оборудованию, так и к другим таким же шлангам, соединяя их в магистраль любой необходимой длины. Соединение C+E – это основа модульности системы Camlock.
Преимущества алюминия как материала для камлока Тип E
Алюминиевые сплавы являются стандартом де-факто для камлоков общего промышленного назначения, предлагая идеальное соотношение цены, веса и производительности.
| Характеристика | Алюминий | Нержавеющая сталь | Полипропилен |
| Вес | Легкий | Тяжелый | Самый легкий |
| Прочность | Средняя | Высокая | Низкая |
| Цена | Низкая | Высокая | Самая низкая |
| Применение | Вода, ГСМ, воздух, абразивы | Химия, пищевая промышленность | Агрохимия, кислоты |
Ключевые достоинства алюминиевого Типа E:
-
Легкость: Критически важный параметр для арматуры на конце шланга. Легкий адаптер не перегружает рукав, им легко оперировать вручную.
-
Экономичность: Доступная цена позволяет эффективно оснащать большое количество шлангов без серьезных капиталовложений.
-
Универсальность: Отлично подходит для самых распространенных сред: вода, дизельное топливо, бензин, масла, сточные воды, сыпучие материалы.
Сферы применения:
-
Мотопомпы и насосы: Оконцовка напорных и всасывающих шлангов.
-
Бензовозы и топливозаправщики: Шланги для слива и налива ГСМ.
-
Сельское хозяйство: Соединение шлангов для полива, создание длинных ирригационных линий.
-
Строительство: Удлинение линий для откачки воды, подачи бетона или растворов.
-
Пневмотранспорт: Соединение рукавов для подачи цемента, муки, гранул.
Технические характеристики и стандарт качества MIL-C-27487
Мы гарантируем, что вся наша продукция соответствует американскому военному стандарту MIL-C-27487 (A-A-59326). Это обеспечивает 100% совместимость, правильную геометрию и надежность соединений.
| Параметр | Характеристика для алюминиевого камлока Тип E |
| Материал корпуса | Литой алюминиевый сплав |
| Тип хвостовика | Ребристый («ерш») |
| Стандарт | MIL-C-27487 / A-A-59326 |
| Рабочее давление | До 16 Бар (зависит от диаметра) |
| Рабочая температура | От -40°C до +120°C (ограничено свойствами алюминия) |
Цитата эксперта «РезиноМир»:
«Частая ошибка, которую мы наблюдаем, – это неправильный подбор диаметра хвостовика. Некоторые пытаются «натянуть» шланг с внутренним диаметром 50 мм на камлок с хвостовиком 45 мм. Такое соединение никогда не будет надежным, и его сорвет при первом же скачке давления. Правило простое и нерушимое: номинальный диаметр хвостовика камлока должен точно соответствовать внутреннему диаметру шланга. В «РезиноМир» мы всегда помогаем подобрать не только правильный камлок, но и силовой хомут соответствующего обжимного диапазона, чтобы гарантировать 100% надежность узла.»
– Дмитрий Новиков, технический консультант «РезиноМир».
Правильная установка камлока Тип E на шланг
Процесс монтажа аналогичен установке Типа C и требует внимания к деталям:
-
Подбор размера: Убедитесь, что диаметр хвостовика («ерша») соответствует внутреннему диаметру вашего шланга.
-
Надевание хомута: Перед установкой адаптера наденьте на шланг силовой хомут нужного размера.
-
Установка адаптера: Вставьте хвостовик в шланг. Чтобы облегчить процесс, особенно с жесткими рукавами, можно смазать «ерш» мыльным раствором (не маслом!) или слегка подогреть конец шланга строительным феном.
-
Затяжка хомута: Расположите хомут на шланге над ребристой частью хвостовика и равномерно затяните его, обеспечив плотное обжатие по всей окружности.
Часто задаваемые вопросы (FAQ)
Вопрос: С какими типами муфт соединяется адаптер Тип E?
Ответ: Адаптер Тип E («папа») совместим со всеми типами муфт («мам»): Тип B (с наружной резьбой), Тип C (с хвостовиком), Тип D (с внутренней резьбой) и пылезащитной заглушкой Тип DC.
Вопрос: Можно ли соединить два шланга, если на обоих концах стоит Тип E?
Ответ: Нет, соединить два адаптера («папа»+»папа») невозможно. Для соединения двух шлангов на одном должен быть адаптер (например, Тип E), а на другом – муфта (например, Тип C).
Вопрос: Для чего нужен Тип E, если можно использовать Тип F (адаптер с резьбой) и вкрутить в него резьбовой «ерш»?
Ответ: Можно, но это будет дороже, длиннее, тяжелее и менее надежно (появится дополнительное резьбовое соединение, которое может раскрутиться или потечь). Камлок Тип E – это цельное литое изделие, специально спроектированное для монтажа на шланг. Оно прочнее, компактнее и экономически выгоднее, чем сборная конструкция.
Вопрос: Выдержит ли алюминиевый камлок Тип E перекачку абразивных материалов, таких как песок или цемент?
Ответ: Да, алюминиевые камлоки широко используются для этих целей. Алюминий обладает достаточной износостойкостью для работы с большинством абразивов. Однако следует понимать, что любой материал будет со временем изнашиваться. Внутренняя поверхность адаптера будет постепенно истираться потоком. Для экстремально абразивных сред иногда применяют камлоки с полиуретановой футеровкой или из более твердых материалов, но для большинства задач алюминий является оптимальным выбором.
Для получения исчерпывающей консультации, помощи в подборе алюминиевых камлоков Тип E и силовых хомутов, а также для оформления заказа с нашего склада в Москве, обращайтесь к специалистам компании «РезиноМир». Мы обеспечим вашим шлангам надежное и удобное подключение.
