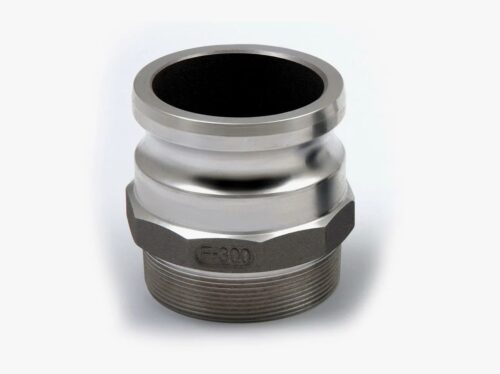

Алюминиевый камлок Тип F (Адаптер с наружной резьбой)

В универсальной и модульной системе быстроразъемных соединений Camlock (Камлок) каждый элемент играет свою уникальную роль, позволяя инженерам и механикам создавать любые необходимые конфигурации. Камлок Тип F является одним из самых востребованных адаптеров, служа мостом между мобильными шлангами и стационарным оборудованием, оснащенным внутренней резьбой.

Компания «РезиноМир», являясь экспертом в области промышленных соединений в Москве, предлагает полный ассортимент алюминиевых камлоков Тип F. Мы не просто продаем комплектующие, мы помогаем нашим клиентам находить самые эффективные и надежные инженерные решения, гарантируя совместимость, герметичность и долговечность каждого узла.

Конструкция и функциональное назначение камлока Тип F

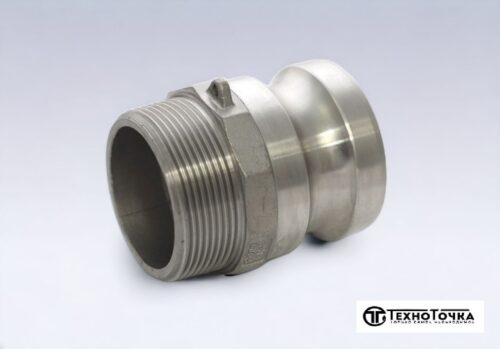

Камлок Тип F – это адаптер (штекер, «папа») с одной стороны и наружная трубная резьба с другой.

• Адаптерная часть: Представляет собой гладкий патрубок с проточенным по окружности пазом. Эта часть вставляется в любую приемную муфту Camlock («маму»), а эксцентриковые кулачки муфты надежно фиксируются в пазу, создавая мгновенное и герметичное соединение.

• Резьбовая часть: Наружная резьба (стандартно – трубная цилиндрическая BSP) предназначена для вкручивания в ответную внутреннюю резьбу на оборудовании.

Основная роль Типа F – стационарная или полустационарная установка на оборудование, имеющее внутреннюю резьбу. Он преобразует стандартный резьбовой порт в быстроразъемный адаптер, готовый к подключению шланга.

Типичные сценарии использования:

1. Оснащение шаровых кранов и задвижек: Вкрутив Тип F в шаровой кран, вы получаете точку отбора, к которой можно моментально подключить шланг с муфтой Тип C.

2. Подключение к насосам и фильтрам: Многие насосы и фильтры имеют на выходе патрубки с внутренней резьбой. Установка Типа F позволяет быстро подключать и отключать напорные магистрали.

3. Создание адаптеров-переходников: Вкрутив Тип F в стандартный резьбовой фитинг (например, тройник или отвод), можно легко интегрировать систему Camlock в существующую стационарную трубопроводную систему.

Преимущества алюминия как материала для камлока Тип F

Алюминиевые сплавы являются оптимальным выбором для камлоков общего назначения благодаря их сбалансированным свойствам и доступной стоимости.

Ключевые достоинства алюминиевого Типа F:

• Экономичность: Это наиболее доступный способ оборудовать резьбовые выходы быстроразъемными соединениями.

• Легкость: Малый вес упрощает монтаж и не создает лишней нагрузки на оборудование.

• Универсальность: Подходит для широкого круга сред: вода, воздух, масла, дизельное топливо, бензин, неопасные технические жидкости.

Технические характеристики и стандарт качества MIL-C-27487

Качество и взаимозаменяемость камлоков гарантируются строгим соблюдением международного стандарта MIL-C-27487 (A-A-59326). Это обеспечивает идеальную геометрию адаптерной части и ее полную совместимость с муфтами любых производителей, следующих этому же стандарту.

Цитата эксперта «РезиноМир»:
«Часто возникает вопрос: когда использовать Тип А (адаптер с внутренней резьбой), а когда Тип F (адаптер с наружной)? Правило простое и аналогично муфтам: смотрите на ваше оборудование. Если на нем «мама» (внутренняя резьба), вам нужен «папа» (наружная резьба), то есть Тип F. Если на оборудовании «папа» (наружная резьба), то вам нужен «мама», то есть Тип А. В «РезиноМир» мы всегда помогаем клиентам с этим выбором. Правильно подобранный адаптер – это залог быстрого монтажа без лишних переходников и футорок, что повышает надежность всей системы.»
– Ирина Волкова, менеджер по работе с клиентами «РезиноМир».

Монтаж и герметизация резьбового соединения

Для обеспечения герметичности при вкручивании камлока Тип F во внутреннюю резьбу необходимо использовать уплотнительные материалы:

• ФУМ-лента: Самый распространенный и простой в использовании вариант.

• Анаэробный резьбовой герметик: Создает прочное, вибростойкое и химически стойкое соединение. Идеален для установки на оборудовании, подверженном вибрациям.

• Уплотнительная нить: Современная альтернатива льну, проста в применении и очень надежна.

Затяжка производится за специальный шестигранник на корпусе адаптера с помощью гаечного, трубного или разводного ключа.

Часто задаваемые вопросы (FAQ)

Вопрос: С какими типами муфт соединяется адаптер Тип F?
Ответ: Адаптер Тип F («папа») совместим со всеми типами муфт («мам»): Тип B (с наружной резьбой), Тип C (с хвостовиком под шланг), Тип D (с внутренней резьбой) и пылезащитной заглушкой Тип DC.

Вопрос: Можно ли использовать алюминиевый камлок Тип F для пищевых продуктов?
Ответ: Не рекомендуется. Для пищевой, фармацевтической и косметической промышленности следует использовать камлоки из нержавеющей стали (AISI 304 или AISI 316) со специальными пищевыми уплотнениями. Алюминий может окисляться, что недопустимо при контакте с пищевыми продуктами.

Вопрос: В чем отличие Типа F от Типа E?
Ответ: Оба являются адаптерами («папами»), но имеют разное назначение. Тип F имеет наружную резьбу и предназначен для стационарной установки на оборудование. Тип E имеет хвостовик («ерш») и предназначен для монтажа на гибкий шланг.

Вопрос: Можно ли использовать Тип F на конце шланга?
Ответ: Технически это возможно, если накрутить его на резьбовой «ерш». Однако это нерационально. Такая сборная конструкция будет длиннее, тяжелее, дороже и менее надежной, чем цельный литой камлок Тип E, специально предназначенный для этой цели.

Вопрос: Существует ли камлок Тип F с конической резьбой NPT?
Ответ: Да, такие адаптеры производятся для совместимости с оборудованием, изготовленным по американским стандартам. Однако на российском и европейском рынке стандартом де-факто является цилиндрическая трубная резьба BSP. На нашем складе в Москве мы поддерживаем основной ассортимент с резьбой BSP. Возможность поставки изделий с резьбой NPT уточняйте у наших менеджеров.

Для получения исчерпывающей консультации по подбору алюминиевых камлоков Тип F и совместимых с ними компонентов, а также для оформления заказа с нашего склада в Москве, обращайтесь к специалистам компании «РезиноМир». Мы поможем вам легко и надежно интегрировать систему Camlock в ваши технологические процессы.
