Камлок нержавеющий ТИП E

Нержавеющий камлок Тип E (AISI 316): Адаптер под шланг для агрессивных сред

Создание мобильной, надежной и химически инертной линии для перекачки – одна из самых ответственных задач в современной промышленности. Гибкий рукав в такой системе должен быть оснащен арматурой, которая не уступает ему в стойкости к агрессивным средам, гигиеничности и прочности. Нержавеющий камлок Тип E из стали марки AISI 316 является эталонным решением для оконцовки химостойких и пищевых рукавов, превращая их в универсальный и безопасный инструмент.

Компания «РезиноМир» предлагает предприятиям Москвы и всей России не просто детали, а комплексные инженерные решения. Мы выступаем в роли экспертного центра по соединениям для сложных условий, поставляя нержавеющие камлоки Тип E, которые гарантируют абсолютную совместимость, герметичность и долговечность в самых требовательных технологических процессах.

Конструкция и ключевая роль камлока Тип E

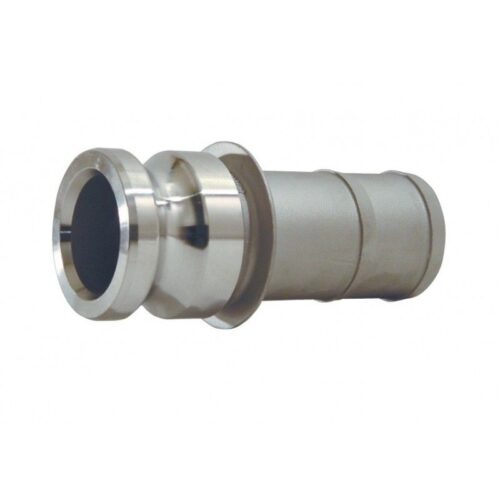

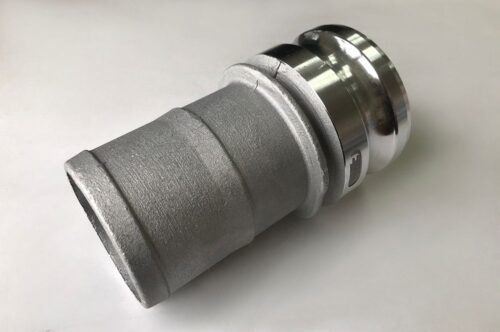

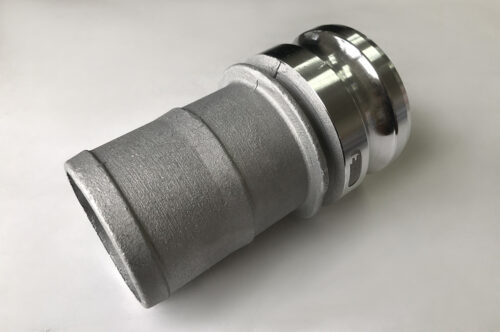

Камлок Тип E – это адаптер (штекер, «папа») с одной стороны и хвостовик («ерш») для монтажа в шланг с другой.

• Адаптерная часть: Высокоточно обработанный гладкий патрубок со специальным пазом по окружности. Эта часть вставляется в ответную муфту («маму»), а эксцентриковые кулачки муфты надежно фиксируются в пазу, создавая соединение, способное выдерживать высокое давление и вибрации.

• Хвостовик («ерш»): Ребристый патрубок специальной формы («елочка»), который вставляется внутрь шланга. Его геометрия обеспечивает максимально надежное сцепление со стенками рукава, а фиксация усиленным нержавеющим хомутом гарантирует, что шланг не сорвет даже при пиковых нагрузках.

Основное назначение нержавеющего Типа E – оконцовка гибких рукавов для работы в агрессивных, гигиенически чистых или коррозионных средах. Он превращает любой химостойкий или пищевой шланг в готовый к работе «передатчик», который можно мгновенно подключить к любой приемной муфте Camlock.

Классическая схема «химостойкий рукав в сборе»:
Для максимальной универсальности на один конец химостойкого рукава устанавливают нержавеющую муфту Тип C, а на другой – нержавеющий адаптер Тип E. Такой шланг становится универсальным «удлинителем». Его можно подключать как к оборудованию (оснащенному типами A, D, F, B), так и к другим таким же шлангам, соединяя их в магистраль любой необходимой длины. Соединение C+E – это основа модульности и гибкости системы Camlock в сложных условиях.

Нержавеющая сталь AISI 316: Материал для экстремальных условий

Для производства наших нержавеющих камлоков Тип E используется исключительно сталь марки AISI 316 (литейный аналог CF8M). Этот выбор обусловлен уникальными свойствами сплава, легированного молибденом (Mo).

Выбор стали AISI 316 – это не переплата, а необходимое условие для обеспечения долгосрочной безопасности и надежности в агрессивных средах.

Подбор хомута: Гарантия механической надежности

Даже самый лучший камлок не будет работать надежно без правильно подобранного хомута. Для фиксации нержавеющего камлока Тип E на шланге категорически запрещено использовать обычные червячные или оцинкованные хомуты.

Необходимо применять усиленные (силовые) хомуты, которые также должны быть изготовлены из нержавеющей стали (W4 или W5):

• Они обеспечивают равномерное и мощное обжатие, необходимое для удержания шланга под высоким давлением.

• Они не подвержены коррозии, что предотвращает их разрушение в агрессивной атмосфере химического цеха и не загрязняет внешнюю поверхность шланга ржавчиной.

Цитата эксперта «РезиноМир»:
«Мы всегда говорим клиентам: «Думайте о системе в целом». Вы можете купить самый лучший химостойкий рукав и нержавеющий камлок, но если вы установите их с оцинкованным хомутом, то через полгода в условиях химического цеха этот хомут просто сгниет и лопнет. Это приведет к срыву шланга и аварийному разливу опасного вещества. Мы в «РезиноМир» подходим к задаче комплексно: анализируем среду и предлагаем не просто камлок, а готовый узел: камлок + правильный силовой нержавеющий хомут. Только такой подход гарантирует безопасность и долговечность.»
– Ирина Смирнова, ведущий инженер-технолог «РезиноМир».

Технические характеристики и стандарт качества

Наши камлоки производятся в строгом соответствии со стандартом MIL-C-27487 (A-A-59326).

Часто задаваемые вопросы (FAQ)

Вопрос: С какими типами муфт соединяется нержавеющий адаптер Тип E?
Ответ: Адаптер Тип E («папа») совместим со всеми типами муфт («мам»): Тип B (с наружной резьбой), Тип C (с хвостовиком), Тип D (с внутренней резьбой) и пылезащитной заглушкой Тип DC. Для сохранения целостности системы ответная муфта также должна быть изготовлена из нержавеющей стали AISI 316.

Вопрос: Можно ли использовать нержавеющий камлок Тип E для пара?
Ответ: Нет. Система Camlock не предназначена и не сертифицирована для работы с опасными сжимаемыми средами, такими как пар, из-за риска взрывного разъединения. Для пара следует использовать специальные паровые соединения (например, стандарта DIN 2826).

Вопрос: Как правильно установить нержавеющий камлок на химостойкий рукав?
Ответ: Процесс требует аккуратности. Диаметр хвостовика должен точно соответствовать внутреннему диаметру рукава. Поскольку химостойкие рукава часто имеют жесткую стенку, для облегчения монтажа конец рукава можно немного прогреть строительным феном (соблюдая осторожность, чтобы не повредить внутренний слой). После установки хвостовика необходимо надежно затянуть силовой нержавеющий хомут.

Вопрос: В чем отличие Типа E от Типа F из нержавеющей стали?
Ответ: Оба являются адаптерами («папами»), но имеют разное назначение. Тип E имеет хвостовик («ерш») и предназначен для монтажа на гибкий шланг. Тип F имеет наружную резьбу и предназначен для стационарной установки на оборудование.

Для получения исчерпывающей консультации, помощи в подборе нержавеющих камлоков Тип E, химически стойких уплотнений и силовых хомутов, а также для оформления заказа с нашего склада в Москве, обращайтесь к экспертам компании «РезиноМир».
