Камлок нержавеющий ТИП F

Нержавеющий камлок Тип F (AISI 316): Адаптер для ответственных соединений

В мире высокотехнологичных производств, где чистота продукта, безопасность персонала и химическая инертность оборудования являются абсолютными приоритетами, не может быть компромиссов. Нержавеющий камлок Тип F из стали марки AISI 316 – это фундаментальный компонент для интеграции системы быстроразъемных соединений Camlock в стационарное оборудование, работающее с агрессивными, пищевыми или фармацевтическими средами.

Компания «РезиноМир», являясь экспертным центром по промышленным соединениям в Москве, предлагает полный ассортимент нержавеющих камлоков Тип F. Мы поставляем не просто детали, а гарантированную надежность, подкрепленную глубокими знаниями в области материаловедения и стандартов, обеспечивая безупречную работу самых ответственных технологических узлов.

Конструкция и функциональное назначение камлока Тип F

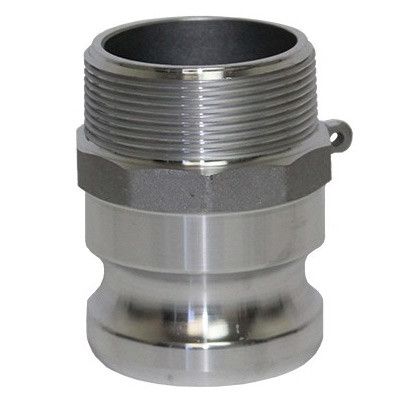

Камлок Тип F – это адаптер (штекер, «папа») с одной стороны и наружная трубная резьба с другой.

• Адаптерная часть: Представляет собой прецизионно обработанный гладкий патрубок со специальным пазом по окружности. Эта часть вставляется в любую приемную муфту Camlock («маму»), а эксцентриковые кулачки муфты надежно фиксируются в пазу, создавая мгновенное, герметичное и вибростойкое соединение.

• Резьбовая часть: Наружная резьба (стандартно – трубная цилиндрическая BSP) предназначена для вкручивания в ответную внутреннюю резьбу на оборудовании (шаровом кране, клапане, фильтре, насосе).

Основная роль Типа F – стационарная установка на оборудование с внутренней резьбой. Он служит надежной точкой подключения, преобразуя стандартный резьбовой порт в современный и безопасный быстроразъемный узел.

Типичные сценарии использования:

1. Оснащение шаровых кранов на линиях CIP-мойки: Вкрутив нержавеющий Тип F в кран, вы получаете гигиеничную точку для быстрого подключения шлангов с моющими растворами.

2. Подключение к химическим насосам: Многие насосы для агрессивных сред имеют на выходе порты с внутренней резьбой. Установка Типа F позволяет безопасно и оперативно подключать напорные химостойкие рукава.

3. Обвязка емкостей в пищевой промышленности: На сливных кранах емкостей для молока, соков, масел устанавливается Тип F для быстрой и гигиеничной перекачки продукта.

Нержавеющая сталь AISI 316: Материал без компромиссов

Для производства наших нержавеющих камлоков Тип F используется исключительно сталь марки AISI 316 (литейный аналог CF8M). Этот выбор обусловлен уникальными свойствами сплава, легированного молибденом (Mo).

Сравнительная таблица материалов Camlock для сложных сред

Преимущества нержавеющего камлока Тип F:

1. Максимальная химическая стойкость: Инертен к подавляющему большинству кислот, щелочей, растворителей и других агрессивных веществ.

2. Гигиеничность: Идеально гладкая, непористая поверхность легко моется и стерилизуется, не вступает в реакцию с продуктами, что критично для пищевой и фармацевтической отраслей.

3. Высокая прочность и износостойкость: Выдерживает высокое давление, устойчив к механическим повреждениям и абразивному износу.

4. Широкий температурный диапазон: Сохраняет свои свойства как при низких, так и при высоких температурах.

Цитата эксперта «РезиноМир»:
«Часто возникает вопрос: когда использовать нержавеющий Тип А (адаптер с внутренней резьбой), а когда Тип F (адаптер с наружной)? Правило простое и аналогично муфтам: смотрите на ваше оборудование. Если на нем «мама» (внутренняя резьба), вам нужен «папа» (наружная резьба), то есть Тип F. Если на оборудовании «папа» (наружная резьба), то вам нужен «мама», то есть Тип А. В «РезиноМир» мы всегда помогаем клиентам с этим выбором. Правильно подобранный адаптер – это залог быстрого монтажа без лишних переходников и футорок, что повышает надежность всей системы, особенно в условиях работы с агрессивными средами, где каждое лишнее соединение — потенциальная точка утечки.»
– Ирина Волкова, менеджер по работе с клиентами «РезиноМир».

Технические характеристики и стандарт качества

Наши нержавеющие камлоки Тип F производятся в строгом соответствии со стандартом MIL-C-27487 (A-A-59326).

Монтаж и герметизация резьбового соединения

Для обеспечения герметичности при вкручивании камлока Тип F во внутреннюю резьбу оборудования необходимо использовать химически стойкие уплотнительные материалы:

• ФУМ-лента из чистого PTFE: Является лучшим выбором для большинства агрессивных химических и чистых пищевых сред благодаря своей инертности.

• Анаэробный резьбовой герметик (химически стойкий): Создает прочное, вибростойкое соединение. Важно убедиться, что марка герметика совместима с вашей рабочей средой.

Затяжка производится за специальный шестигранник на корпусе адаптера с помощью гаечного, трубного или разводного ключа.

Часто задаваемые вопросы (FAQ)

Вопрос: С какими типами муфт соединяется нержавеющий адаптер Тип F?
Ответ: Адаптер Тип F («папа») совместим со всеми типами муфт («мам»): Тип B (с наружной резьбой), Тип C (с хвостовиком под шланг), Тип D (с внутренней резьбой) и пылезащитной заглушкой Тип DC. Для сохранения целостности системы ответная муфта также должна быть изготовлена из нержавеющей стали AISI 316.

Вопрос: Можно ли использовать нержавеющий камлок Тип F для пищевых продуктов?
Ответ: Да, это одно из его основных предназначений. Сталь AISI 316 и специальные пищевые уплотнения (Silicone, EPDM, пищевой NBR) делают его идеальным для молочной, пивоваренной, винодельческой и других отраслей пищевой промышленности.

Вопрос: В чем отличие Типа F от Типа E из нержавеющей стали?
Ответ: Оба являются адаптерами («папами»), но имеют разное назначение. Тип F имеет наружную резьбу и предназначен для стационарной установки на оборудование. Тип E имеет хвостовик («ерш») и предназначен для монтажа на гибкий шланг.

Вопрос: Можно ли использовать нержавеющий камлок Тип F с алюминиевой муфтой?
Ответ: Технически это возможно, но крайне не рекомендуется. Во-первых, вы теряете все преимущества нержавеющей стали (химическую стойкость, гигиеничность). Во-вторых, в присутствии электролита (например, влаги) между нержавеющей сталью и алюминием возникнет сильная гальваническая коррозия, которая быстро разрушит алюминиевую муфту.

Для получения исчерпывающей консультации, помощи в подборе нержавеющих камлоков Тип F и совместимых уплотнений, а также для оформления заказа с нашего склада в Москве, обращайтесь к экспертам компании «РезиноМир». Мы поможем вам легко и надежно интегрировать систему Camlock в ваши самые ответственные технологические процессы.
