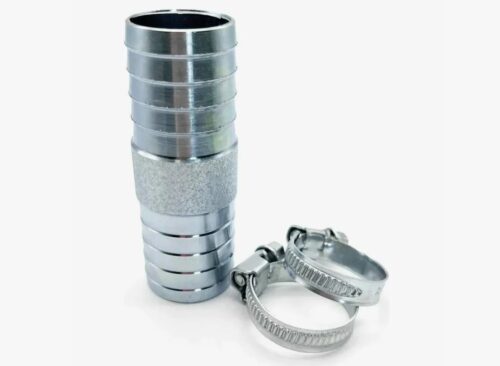

Комплект Ремонтное соединение "Ёлочка"

Ремонтное соединение «Ёлочка» для шлангов и рукавов

Разрыв или повреждение промышленного рукава – это всегда незапланированная остановка работы, будь то на строительной площадке, в поле или в производственном цеху. Покупка и замена целого шланга – это не только затраты, но и потеря драгоценного времени. Компания «РезиноМир» предлагает простое, проверенное десятилетиями и невероятно эффективное решение этой проблемы – ремонтное соединение «Ёлочка».

Это не просто фитинг, а полноценный ремонтный комплект, который должен быть в арсенале любого механика, агрария или строителя. Наш опыт показывает, что наличие такого простого устройства позволяет восстановить работоспособность магистрали за 5-10 минут прямо «в поле», без специального оборудования и навыков, сэкономив часы простоя и значительные средства.

Что такое соединение «Ёлочка» и как оно работает?

Ремонтное соединение «Ёлочка» (также известное как шланговый соединитель или «ремонтник») – это устройство, предназначенное для быстрого и герметичного соединения двух концов шланга одинакового внутреннего диаметра.

Конструктивно оно состоит из трех элементов:

1. Два штуцера-«ёлочки»: Это патрубки с ребристой, конусообразной поверхностью, напоминающей еловую ветку. Именно эта форма обеспечивает надежное сцепление с внутренней стенкой шланга, предотвращая его соскальзывание.

2. Центральная стяжная гайка: Шестигранная гайка, которая соединяет два штуцера в единую конструкцию и позволяет легко монтировать и демонтировать соединение.

Принцип действия основан на двойной фиксации:

• Внутренняя фиксация: Зубцы «ёлочки» врезаются во внутренний слой шланга, создавая прочный механический зацеп.

• Внешняя фиксация: Поверх шланга на месте установки штуцера обязательно устанавливается силовой хомут, который обжимает рукав снаружи, прижимая его к «ёлочке» и обеспечивая полную герметичность.

Такая комбинация гарантирует, что соединение выдержит высокое давление и не потеряет герметичности даже при вибрациях и изгибах шланга.

Когда незаменимо ремонтное соединение «Ёлочка»?

Сферы применения этого простого, но гениального устройства практически безграничны.

• Аварийный ремонт:

  • Порез или прокол: Поврежденный участок шланга вырезается, а два образовавшихся конца соединяются «Ёлочкой».

  • Разрыв от давления: Восстановление целостности рукава после разрыва.

• Удлинение магистрали:

  • Соединение двух коротких шлангов для получения одного длинного. Это особенно актуально в сельском хозяйстве и строительстве, где часто требуется изменять длину поливочных или напорных линий.

• Плановое обслуживание:

  • Замена изношенного концевого фитинга. Старый фитинг отрезается, а на его место с помощью «Ёлочки» и куска шланга монтируется новый.

Это идеальное решение для ремонта поливочных, напорных, напорно-всасывающих рукавов, а также шлангов для сжатого воздуха, абразивов и многих других сред.

Как правильно выбрать соединение «Ёлочка»? Руководство эксперта

Выбор правильного размера и типа соединения – залог надежности ремонта. Ошибка на этом этапе может привести к утечке или срыву шланга.

Шаг 1: Измерьте внутренний диаметр шланга (самое важное!)
Размер соединения «Ёлочка» всегда определяется по внутреннему диаметру рукава (Ду). Он должен соответствовать номинальному диаметру штуцера.

• Как измерить? Возьмите штангенциркуль или линейку и измерьте внутреннее отверстие на срезе шланга.

• Пример: Если внутренний диаметр вашего шланга 50 мм, вам необходимо соединение «Ёлочка» Ду 50.

Шаг 2: Учтите рабочее давление
Стандартные соединения «Ёлочка» из оцинкованной стали отлично подходят для систем с низким и средним давлением (обычно до 16-25 Бар).

Важно! Для ремонта рукавов высокого давления (РВД) гидравлических систем стандартные «Ёлочки» с хомутами не применяются! Для этого требуется специальная обжимная арматура и станок.

Шаг 3: Подберите правильные хомуты
Это второй по важности шаг после выбора диаметра.

• Забудьте про червячные хомуты! Они не обеспечивают достаточного и равномерного усилия обжатия и могут быть сорваны давлением.

• Используйте только силовые хомуты: Для надежной фиксации «Ёлочки» применяются усиленные (силовые) хомуты с болтовым соединением. Они создают мощное и равномерное давление по всей окружности шланга. Хомут должен быть изготовлен из оцинкованной или нержавеющей стали.

Таблица технических характеристик

Цитата эксперта «РезиноМир»:
«Самая частая ошибка, которую мы видим, – это попытка «забить» штуцер большего диаметра в шланг меньшего, надеясь на «плотную посадку». Это приводит к повреждению внутреннего слоя шланга и его преждевременному разрушению. Вторая ошибка – экономия на хомутах. Мы в «РезиноМир» всегда настаиваем: надежность соединения «Ёлочка» на 50% зависит от правильного диаметра и на 50% – от качественного силового хомута. Мы поможем подобрать в Москве не только само соединение, но и идеально подходящие к нему хомуты.»
– Алексей Семенов, руководитель направления шланговой арматуры «РезиноМир».

Пошаговая инструкция по монтажу

1. Подготовка: Ровно отрежьте поврежденный участок шланга. Срез должен быть перпендикулярным оси шланга.

2. Разборка: Раскрутите стяжную гайку и разделите соединение на два штуцера.

3. Надевание хомутов: Наденьте на каждый конец шланга по одному силовому хомуту.

4. Установка штуцеров: Вставьте штуцеры в концы шлангов до упора. Если штуцер входит туго, можно смазать его мыльным раствором (не маслом!).

5. Сборка: Соедините оба конца шланга, скрутив центральную гайку. Затяните ее гаечным ключом.

6. Затяжка хомутов: Расположите хомуты на шланге над ребристой частью штуцеров и равномерно затяните их.

Ваша магистраль готова к работе!

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли использовать соединение «Ёлочка» для ремонта пищевых шлангов?
Ответ: Стандартные соединения из оцинкованной стали не имеют пищевого допуска. Для пищевой промышленности следует использовать аналогичные соединители из нержавеющей стали.

Вопрос: Насколько сильно соединение сужает проходное сечение шланга?
Ответ: Практически не сужает. Внутренний диаметр соединения «Ёлочка» практически равен внутреннему диаметру шланга, поэтому гидравлические потери минимальны.

Вопрос: Является ли это соединение многоразовым?
Ответ: Да. Одно из главных преимуществ – вы можете легко раскрутить гайку, ослабить хомуты и использовать соединение повторно на другом шланге.

Вопрос: Подойдет ли «Ёлочка» для ремонта шланга ассенизаторской машины?
Ответ: Да, идеально. Это одно из самых частых применений. Соединения больших диаметров (100 мм) отлично подходят для ремонта напорно-всасывающих рукавов ПВХ, используемых в коммунальной технике.

Для получения исчерпывающей консультации, помощи в подборе ремонтных соединений «Ёлочка» и силовых хомутов, а также для оформления заказа с нашего склада в Москве, обращайтесь к специалистам компании «РезиноМир». Мы поможем вам быстро и надежно вернуть ваше оборудование в строй.
