Предохранительные хомуты (DIN 2817)

Предохранительные хомуты DIN 2817: Абсолютный стандарт безопасности для промышленных рукавов

В мире промышленных рукавов, где по магистралям под высоким давлением транспортируются пар, сжатый воздух, агрессивные химикаты или горячий битум, цена ошибки измеряется не только финансовыми потерями. Срыв шланга с фитинга – это прямая угроза здоровью и жизни персонала, а также риск серьезной экологической аварии. Стандартные силовые хомуты, работающие только на силу трения, в таких условиях не могут обеспечить 100% гарантии. Именно для этих критически важных и опасных применений был разработан немецкий стандарт промышленной безопасности DIN 2817.

Компания «РезиноМир» предлагает предприятиям Москвы и всей России не просто крепеж, а комплексную систему безопасности – предохранительные хомуты DIN 2817. Мы выступаем в роли экспертного центра, помогая нашим клиентам создавать соединения, в надежности которых можно быть абсолютно уверенным.

Что такое предохранительный хомут DIN 2817 и в чем его гениальность?

Важно понимать: предохранительный хомут – это не отдельное изделие, а часть трехкомпонентной системы, которая работает как единое целое:

1. Специальный штуцер (фитинг) с предохранительным буртиком.

2. Сам рукав (шланг).

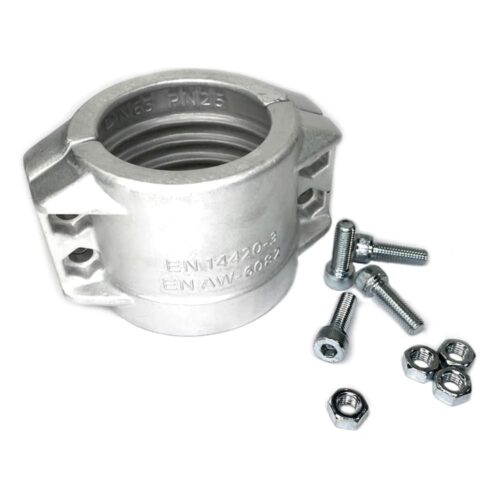

3. Две полукольцевые скобы хомута с болтовым соединением.

Ключевое отличие и главный секрет надежности этой системы кроется в конструкции штуцера. В отличие от обычных «ёлочек», штуцер стандарта DIN 2817 имеет специальный предохранительный буртик (воротник) на своей хвостовой части.

Как это работает:
Когда хомут, состоящий из двух скоб, стягивается болтами вокруг шланга, его внутренние выступы заходят за этот предохранительный буртик. Таким образом, создается не просто фрикционное соединение за счет обжатия, а полноценный механический замок. Шланг оказывается зажат между внутренней поверхностью хомута и наружной поверхностью штуцера, а сам хомут механически сцеплен с буртиком.

Такая конструкция полностью исключает возможность срыва шланга со штуцера под действием осевой нагрузки (давления), вибрации или растяжения.

Компоненты системы и материалы изготовления

Для обеспечения надежности в различных рабочих средах компоненты системы изготавливаются из разных материалов.

Сферы применения: там, где безопасность на первом месте

Система DIN 2817 является обязательным стандартом во многих отраслях:

• Химическая промышленность: Перекачка кислот, щелочей, растворителей. Утечка таких веществ недопустима.

• Нефтегазовая отрасль: Слив/налив бензина, дизельного топлива, масел, битума.

• Линии подачи пара и горячей воды: Высокая температура и давление создают экстремальные условия.

• Магистрали сжатого воздуха: Срыв воздушного шланга под высоким давлением приводит к «эффекту кнута», что смертельно опасно.

• Пищевая и фармацевтическая промышленность: Гарантия герметичности и гигиеничности (при использовании компонентов из нержавеющей стали).

• Строительство: Рукава для подачи цемента, бетона, штукатурных смесей.

Цитата эксперта «РезиноМир»:
«Самая опасная ошибка, которую мы когда-либо видели, — это попытка установить предохранительный хомут DIN 2817 на обычный штуцер-«ёлочку». Это абсолютно бессмысленно и опасно! Без ответного предохранительного буртика на штуцере хомут работает как обычная дорогая скоба и не выполняет своей главной функции — механической блокировки. Мы в «РезиноМир» никогда не продаем хомут отдельно от фитинга, не убедившись, что клиент понимает принцип работы системы. Наша задача — не просто продать товар, а обеспечить реальную безопасность на объекте.»
– Игорь Константинов, ведущий технический консультант «РезиноМир».

Как правильно выбрать и установить предохранительный хомут?

Это ключевой этап, требующий внимания к деталям.
Шаг 1: Подбор штуцера. Внутренний диаметр (Ду) шланга должен точно соответствовать номинальному диаметру хвостовика штуцера.
Шаг 2: Подбор хомута (самое важное!). Размер хомута подбирается по наружному диаметру (НД) шланга. Рукава с одинаковым внутренним диаметром могут иметь разную толщину стенки (например, шланг для воды и армированный шланг для пара). Поэтому перед покупкой хомута обязательно измерьте точный наружный диаметр вашего рукава. Каждый хомут имеет свой диапазон обжима (например, 40-45 мм). Ваш НД шланга должен попадать в этот диапазон.
Шаг 3: Правильный монтаж.

1. Установите штуцер в шланг до упора (до самого буртика).

2. Наденьте на шланг две полукольцевые скобы так, чтобы их внутренние выступы оказались за буртиком штуцера.

3. Вставьте болты и наживите гайки.

4. Начните равномерно затягивать гайки крест-накрест (как колесо автомобиля), чтобы обеспечить равномерное обжатие без перекосов.

5. Затяните болты до требуемого момента (согласно спецификации производителя шланга/хомута).

Часто задаваемые вопросы (FAQ)

Вопрос: В чем отличие предохранительного хомута от обычного силового хомута?
Ответ: Силовой хомут держит шланг только за счет силы трения, создаваемой при обжатии. Предохранительный хомут DIN 2817, помимо силы трения, создает механический замок, цепляясь за буртик на специальном штуцере. Это на порядок надежнее.

Вопрос: Можно ли использовать эти хомуты повторно?
Ответ: Да, можно. Перед повторной установкой необходимо тщательно осмотреть скобы и болты на предмет деформации, трещин или повреждения резьбы. При малейших сомнениях компонент следует заменить.

Вопрос: Какое максимальное давление выдерживает соединение?
Ответ: Предел рабочего давления всей системы всегда определяется наиболее слабым ее звеном, которым, как правило, является сам рукав. Задача соединения DIN 2817 – обеспечить целостность при давлении, на которое рассчитан шланг (например, 16, 25 или 40 Бар).

Вопрос: Требуется ли специальный инструмент для монтажа?
Ответ: Нет, для монтажа достаточно стандартных гаечных ключей. Однако для ответственных применений рекомендуется использовать динамометрический ключ, чтобы обеспечить правильный и равномерный момент затяжки болтов.

Для получения исчерпывающей консультации, помощи в подборе полной системы «штуцер + хомут» под ваш рукав и для оформления заказа с нашего склада в Москве, обращайтесь к специалистам компании «РезиноМир». Мы поможем вам построить по-настоящему безопасное соединение.
