Штуцеры: Основа для надежного подключения шлангов и рукавов

В мире промышленных, гидравлических и бытовых систем гибкий шланг является незаменимым элементом, обеспечивающим мобильность и возможность соединения удаленных друг от друга узлов. Однако сам по себе шланг – это лишь транспортная магистраль. Его интеграция в систему, подключение к оборудованию и обеспечение герметичности полностью зависят от одного из самых важных и многообразных классов фитингов – штуцеров.

Компания «РезиноМир», являясь ведущим экспертом в области шланговой арматуры в Москве, предлагает исчерпывающий ассортимент штуцеров для решения любых задач. Мы подходим к выбору этого, на первый взгляд, простого элемента с глубоким инженерным пониманием. Правильно подобранный штуцер – это не просто соединитель, это гарантия безопасности, долговечности и эффективности всей вашей системы.

Что такое штуцер и его фундаментальная роль?

Штуцер (от нем. Stutzen) – это соединительный патрубок, который служит для присоединения гибкого шланга (рукава) к трубопроводу, емкости, насосу или другому оборудованию. Конструктивно он всегда представляет собой деталь, у которой как минимум одна сторона предназначена для взаимодействия со шлангом.

Основная функция штуцера – создать надежный и герметичный переходник между гибкой и жесткой частями системы.

Многообразие задач привело к появлению огромного количества видов штуцеров, которые можно классифицировать по нескольким ключевым параметрам.

Классификация штуцеров: Как найти то, что вам нужно?

Чтобы безошибочно выбрать правильный фитинг, необходимо разобраться в его основных характеристиках.

1. По способу присоединения к шлангу:

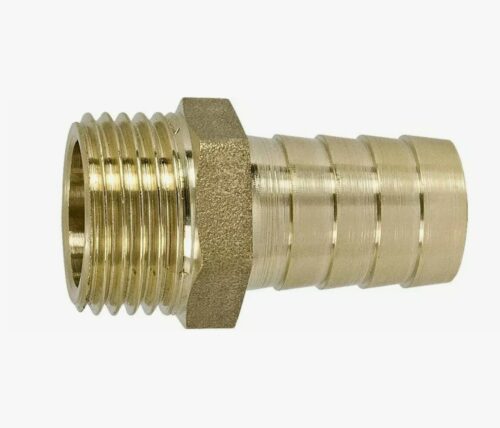

• Штуцер-«ёлочка» (ерш): Самый распространенный тип. Имеет ребристый хвостовик, который вставляется внутрь шланга и фиксируется наружным хомутом. Прост, надежен, универсален.

• Штуцер под обжим (для РВД): Имеет гладкий или рифленый хвостовик и предназначен для опрессовки с помощью гидравлического пресса и обжимной муфты. Используется в гидравлических системах высокого давления.

• Штуцер с предохранительным буртиком (DIN 2817): Специальный тип для ответственных применений (пар, химия). Работает в паре с предохранительным хомутом, создавая механический замок.

2. По способу присоединения к оборудованию:

• Резьбовой штуцер: Имеет наружную или внутреннюю резьбу (BSP, NPT, метрическую) для вкручивания в оборудование.

• Приварной штуцер: Предназначен для приварки к стальным трубам или емкостям, создавая неразъемное и абсолютно герметичное соединение.

• Фланцевый штуцер: Оснащен фланцем (ГОСТ, DIN) для болтового соединения со стационарными трубопроводами.

• Штуцер под Camlock, Storz, Guillemin и др.: Является частью системы быстроразъемных соединений.

3. По материалу изготовления:

Выбор материала – ключевой фактор, определяющий долговечность и безопасность штуцера.

Цитата эксперта «РезиноМир»:
«Самая распространенная и опасная ошибка – это использование штуцера, не предназначенного для высокого давления, в гидравлической системе. Например, попытка установить обычный сантехнический латунный штуцер-«ёлочку» на рукав высокого давления (РВД). Такое соединение не выдержит рабочего давления гидравлики в 150-200 атмосфер и будет сорвано, что приведет к выбросу масла под огромным давлением и тяжелейшим травмам. Мы в «РезиноМир» всегда категорически разделяем: штуцеры общего назначения (под хомут) и гидравлические фитинги (под обжим). Это два разных мира, и путать их нельзя.»
– Игорь Михайлов, инженер технической поддержки «РезиноМир».

Как правильно выбрать и установить штуцер? Пошаговое руководство

1. Определите тип и внутренний диаметр шланга: Это первый и самый важный шаг. От этого зависит выбор типа хвостовика (ёлочка, под обжим) и его номинальный размер.

2. Определите тип и размер присоединения к оборудованию: Какая у вас ответная часть? Внутренняя резьба 1/2″? Наружная резьба М22х1.5? Фланец Ду50? Точная идентификация этого узла – залог совместимости.

3. Определите рабочую среду и давление: От этого зависит выбор материала штуцера и способа его фиксации на шланге. Для воды и воздуха подойдет сталь или латунь, для химии – нержавейка, для гидравлики – только специальные фитинги под обжим.

4. Правильный монтаж:

   • Для «ёлочки»: Обязательно используйте качественные силовые или винтовые хомуты. Убедитесь, что диапазон обжима хомута соответствует наружному диаметру шланга.

   • Для резьбы: Используйте уплотнительные материалы (ФУМ-лента, герметик) для обеспечения герметичности.

   • Для РВД: Опрессовка должна производиться только на специальном оборудовании (обжимном прессе) квалифицированным персоналом.

Часто задаваемые вопросы (FAQ)

Вопрос: Чем отличается штуцер от ниппеля?
Ответ: В технической терминологии штуцер – это фитинг, который имеет как минимум одну сторону для подключения шланга. Ниппель – это фитинг, который имеет две резьбовые стороны (обычно наружные) и служит для соединения жестких элементов (труб, кранов). Часто в быту эти понятия путают.

Вопрос: Можно ли приварить обычный резьбовой штуцер к трубе?
Ответ: Не рекомендуется. Для приварки существуют специальные приварные штуцеры, которые изготовлены из свариваемой марки стали и имеют специальную подготовку кромки под сварку. Приварка обычного резьбового фитинга может привести к хрупкому и ненадежному шву.

Вопрос: Что такое «мультифитинг»?
Ответ: Мультифитинг, или универсальный штуцер, – это штуцер-«ёлочка», который имеет несколько ступеней разного диаметра. Это позволяет использовать один и тот же фитинг для шлангов нескольких близких размеров (например, 16, 18 и 20 мм). Это удобно для ремонтных служб, но для стационарной установки всегда предпочтительнее использовать штуцер, точно соответствующий диаметру шланга.

Вопрос: Как узнать стандарт резьбы на моем старом штуцере?
Ответ: Это сложная задача без специальных калибров. Вы можете измерить наружный диаметр резьбы и шаг (расстояние между витками) штангенциркулем и попытаться найти соответствие в таблицах стандартов (BSP, NPT, метрическая). Но самый надежный способ – привезти образец к нам в офис в Москве, и наши специалисты точно идентифицируют его.

Для получения исчерпывающей консультации, помощи в подборе штуцеров для любых типов шлангов и рукавов, а также для оформления заказа с нашего склада в Москве, обращайтесь к экспертам компании «РезиноМир». Мы поможем вам создать по-настоящему надежное и безопасное соединение.
