Картон изоляционный

В мире высокотехнологичных диэлектриков, где правят бал современные полимеры и композиты, существует материал, который, несмотря на свою более чем столетнюю историю, не теряет своей актуальности и остается незаменимым в самых ответственных узлах электротехнического оборудования. Это — электроизоляционный картон. Часто известный под названиями «прессшпан» или «электрокартон», этот, на первый взгляд, простой материал на основе целлюлозы, на самом деле является высокотехнологичным продуктом, чьи уникальные свойства обеспечивают надежность и долговечность тысяч трансформаторов, электродвигателей и высоковольтных аппаратов. Компания «РезиноМир» в Москве является вашим экспертным центром в мире классических и современных диэлектриков, предлагая не просто товар, а глубокое понимание его марок, свойств и областей применения.

Что такое изоляционный картон и в чем его секрет?

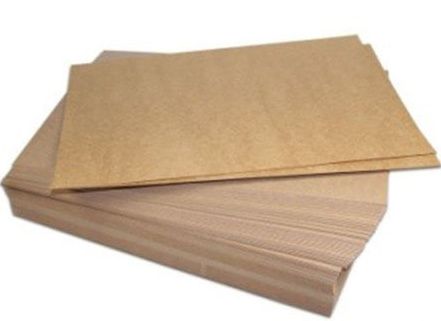

Электроизоляционный картон (согласно ГОСТ 2824-86) — это плотный, гладкий и механически прочный листовой материал, изготовленный из чистой, небеленой сульфатной целлюлозы хвойных пород древесины. Его уникальные свойства — результат сложного технологического процесса, включающего многократное прессование (каландрирование) влажной бумажной массы на специальном оборудовании.

В результате получается материал с очень плотной и однородной структурой, лишенный пор и посторонних включений, который обладает целым комплексом ценных характеристик:

• Высокие диэлектрические свойства: Плотная структура целлюлозных волокон создает эффективный барьер для электрического тока.

• Механическая прочность: Прессшпан прочен на разрыв, изгиб и сжатие, что позволяет использовать его в качестве конструкционного элемента.

• Термическая стойкость: Относится к классу нагревостойкости A (до 105°C), что достаточно для большинства электротехнических устройств.

• Маслостойкость: Это одно из ключевых преимуществ! Электрокартон не только не разрушается, но и улучшает свои диэлектрические свойства при пропитке трансформаторным маслом.

• Экологичность и доступность: Производится из возобновляемого природного сырья.

Марки электрокартона: гид по ГОСТ от экспертов «РезиноМир»

Не весь изоляционный картон одинаков. ГОСТ и технические условия четко разделяют его на марки в зависимости от назначения, толщины и электрических характеристик. Понимание этих марок — ключ к правильному выбору материала.

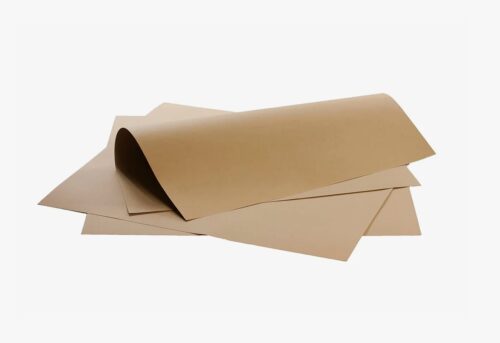

Электрокартон марки ЭВ (ГОСТ 2824-86)

Это самая универсальная и распространенная марка, предназначенная для работы в воздушной среде при температуре до 90°C.

• Назначение: Пазовая изоляция в низковольтных электрических машинах, детали для аппаратов (шайбы, прокладки), изготовление лекал в швейной и мебельной промышленности.

• Толщины: Выпускается в широком диапазоне толщин от 1.0 до 8.0 мм.

Электрокартон марки ЭВС (ГОСТ 4194-88)

Это специализированная марка для работы в трансформаторном масле.

• Назначение: Основной изоляционный материал в силовых трансформаторах и высоковольтном маслонаполненном оборудовании. Из него изготавливают прокладки, шайбы, уравнительные кольца, барьеры.

• Особенность: Обладает повышенной плотностью и чистотой, что обеспечивает минимальное загрязнение масла и высокие диэлектрические показатели после пропитки.

Картон прокладочный марок А и Б (ГОСТ 9347-74)

Хотя формально этот ГОСТ относится к прокладочным картонам, его продукция также широко используется в электротехнике.

• Марка А: Предназначен для изготовления прокладок для соединений, работающих в среде масла, бензина, воды. Используется для уплотнения фланцев, крышек в двигателях, редукторах, а также в качестве электроизоляционных прокладок.

• Марка Б: Предназначен для прокладок, работающих в воздушной и водной среде. Обладает меньшей плотностью и прочностью.

Цитата инженера-электромеханика, клиента компании «РезиноМир» в Москве: «При перемотке старых асинхронных двигателей мы используем только проверенный электрокартон марки ЭВ толщиной 0.5 мм для пазовой изоляции. Он отлично гнется, не ломается, держит форму «гильзы» и, что самое главное, обеспечивает надежную изоляцию обмотки от корпуса статора. Мы пробовали использовать современные синтетические пленки, но для ремонта старой техники, где пазы могут иметь неровности, плотный и упругий картон часто работает даже лучше. Это классика, которая не подводит».

Сведем основные марки в наглядную таблицу.

Сферы применения: от трансформатора до лекал

Универсальность и доступность изоляционного картона обеспечили ему широчайшее применение.

• Трансформаторостроение: Это основная сфера. Изготовление изоляционных цилиндров, барьеров, шайб, прокладок между обмотками и магнитопроводом в силовых и распределительных трансформаторах.

• Производство электродвигателей: Пазовая изоляция статоров и роторов, изоляция лобовых частей обмоток, прокладки между деталями.

• Электроаппаратостроение: Детали для выключателей, контакторов, реле; изоляционные панели, основания для монтажа компонентов.

• Производство конденсаторов: Обкладки и корпуса для некоторых типов конденсаторов.

• Легкая промышленность: Изготовление прочных и долговечных лекал для раскроя ткани, кожи, обувных материалов. Высокая плотность и гладкость прессшпана позволяют ножу легко скользить по контуру.

• Мебельная промышленность: Задние стенки, днища ящиков, элементы каркасов.

• Канцелярские товары: Обложки для папок, архивных дел.

Резка и обработка: превращаем лист в деталь

Компания «РезиноМир» в Москве предлагает не только стандартные листы электрокартона, но и услугу резки материала в размер заказчика. Мы можем изготовить для вас как простые прямоугольные заготовки, так и сложные детали (прокладки, шайбы) по вашим чертежам.

Электрокартон легко поддается различным видам механической обработки:

• Резка: Ножницами (для тонких листов), гильотиной, лазерная резка, плоттерная резка.

• Вырубка: Для серийного производства прокладок используется вырубка на прессах.

• Сверление: Легко сверлится обычными сверлами.

• Биговка и гибка: Тонкие листы можно сгибать, предварительно продавив линию сгиба (биговка).

Часто задаваемые вопросы (FAQ)

Чем электрокартон отличается от обычного картона?

Принципиально всем. Обычный картон (упаковочный, гофрокартон) имеет рыхлую, многослойную структуру и изготавливается из макулатурного сырья. Он не обладает ни механической прочностью, ни диэлектрическими свойствами. Электрокартон — это монолитный, очень плотный материал из чистой целлюлозы, специально разработанный для работы под напряжением. Использовать обычный картон в качестве изолятора опасно для жизни.

Боится ли электрокартон влаги?

Да. Как и любой материал на основе целлюлозы, электрокартон гигроскопичен — он впитывает влагу из воздуха. При намокании его диэлектрические свойства резко ухудшаются. Поэтому его следует хранить в сухих помещениях и использовать в узлах, защищенных от прямого попадания воды. Для работы во влажной среде лучше подходят слоистые пластики, например, стеклотекстолит.

Что такое «прессшпан»?

Прессшпан (от нем. Pressspan — прессованная щепа) — это историческое, но до сих пор широко используемое название электроизоляционного картона. По сути, «прессшпан» и «электрокартон» — это синонимы.

Какую толщину картона выбрать для пазовой изоляции?

Толщина зависит от напряжения и конструкции электродвигателя. Для низковольтных машин (до 1000 В) обычно используются толщины от 0.2 до 0.5 мм. Выбор должен основываться на технической документации на конкретный электродвигатель.

Электроизоляционный картон — это проверенная временем, надежная и доступная основа для создания безопасных и долговечных электротехнических устройств. Обратившись в компанию «РезиноМир», вы получите не просто качественный материал, соответствующий ГОСТ, но и исчерпывающую техническую консультацию от экспертов, которые помогут вам сделать безошибочный выбор.
