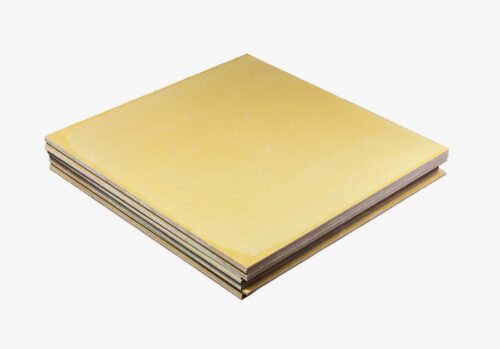

Стеклотекстолит листы

В мире современных конструкционных и электроизоляционных материалов существуют решения, которые по праву можно назвать «тяжелой артиллерией». Это материалы, сочетающие в себе, казалось бы, несовместимое: прочность стали, диэлектрические свойства керамики и технологичность пластика. Стеклотекстолит — ярчайший представитель этой элитной группы. Это не просто пластик, а высокопрочный композит, способный выдерживать колоссальные механические, электрические и термические нагрузки, сохраняя свою работоспособность там, где пасуют и металлы, и обычные полимеры. От печатных плат в бортовой электронике ракет до несущих изоляторов в мощных генераторах, от деталей в авиастроении до ножей для криогенной резки — везде, где требуется абсолютная надежность, инженеры выбирают именно его. Компания «РезиноМир» в Москве является вашим экспертным центром в мире слоистых пластиков, предлагая не просто листы, а глубокое понимание марок, свойств и технологий обработки этого уникального материала.

Что такое стеклотекстолит и в чем его композитная сила?

Стеклотекстолит (согласно ГОСТ 12652-74) — это слоистый прессованный материал, состоящий из двух основных компонентов:

1. Армирующая основа: Несколько (или множество) слоев стеклоткани — материала, сотканного из тончайших нитей стекла. Именно стеклоткань придает материалу его феноменальную механическую прочность, стабильность размеров и высокую термостойкость.

2. Связующее: Термореактивная смола (эпоксидная, фенолформальдегидная, полиэфирная и др.), которая пропитывает слои стеклоткани и после горячего прессования полимеризуется, «цементируя» их в единый, прочный и монолитный композит.

Именно это сочетание гибкой, но невероятно прочной стеклянной основы и твердого диэлектрического связующего рождает материал с уникальным набором эксплуатационных характеристик.

Ключевые преимущества листового стеклотекстолита

• Высочайшая механическая прочность: Стеклотекстолит обладает выдающимися показателями прочности на изгиб, сжатие и растяжение. Он значительно прочнее других слоистых пластиков (текстолита, гетинакса) и многих цветных металлов при значительно меньшем весе.

• Отличные диэлектрические свойства: Является превосходным изолятором, способным работать при высоких напряжениях. Его электрические свойства стабильны в широком диапазоне температур и, что особенно важно, при высокой влажности.

• Высокая термостойкость: В зависимости от марки, стеклотекстолит способен длительно работать при температурах от -65°C до +155°C (класс F) или даже +180°C (класс H).

• Влаго- и водостойкость: В отличие от текстолита и гетинакса, стеклотекстолит практически не впитывает влагу, что гарантирует стабильность его размеров и диэлектрических свойств во влажной среде.

• Химическая стойкость: Устойчив к воздействию масел, бензина, слабых кислот и щелочей.

• Хорошая обрабатываемость: Несмотря на высокую прочность, он хорошо поддается механической обработке: резке, сверлению, фрезерованию.

Марки стеклотекстолита: гид по ГОСТ от экспертов «РезиноМир»

Не весь стеклотекстолит одинаков. Марка определяет тип связующего и, соответственно, ключевые свойства материала. Выбор правильной марки — это 90% успеха.

Стеклотекстолит СТЭФ (ГОСТ 12652-74)

Это самая «народная» и универсальная марка конструкционного и электроизоляционного стеклотекстолита.

• Расшифровка: Стеклотекстолит Теплостойкий Эпоксиднофенольный.

• Связующее: Модифицированная эпоксифенольная смола.

• Класс нагревостойкости: B (130°C).

• Применение: Изготовление деталей, работающих при умеренных электрических и высоких механических нагрузках. Идеален для производства панелей, втулок, прокладок, шестерен.

• Ограничение: Не рекомендуется для работы на очень высоких частотах.

Стеклотекстолит СТЭФ-1

Это улучшенная версия марки СТЭФ с более однородной мелкозернистой структурой.

• Отличие: Обладает лучшей обрабатываемостью (позволяет нарезать более мелкую резьбу, получать более чистую поверхность) и несколько более стабильными электрическими характеристиками.

• Применение: Идеален для изготовления печатных плат и других деталей, требующих высокой точности механической обработки.

Стеклотекстолит СТ-ЭТФ

Это высокотехнологичная марка для самых ответственных применений.

• Расшифровка: Стеклотекстолит Теплостойкий на основе Эпокситрифенольной смолы.

• Класс нагревостойкости: F (155°C).

• Ключевое свойство: Обладает повышенной термостойкостью и стабильностью диэлектрических свойств при высоких температурах и влажности.

• Применение: Детали для мощных электрических машин, турбогенераторов, высоковольтного оборудования, работающего в тяжелых условиях.

Цитата инженера-конструктора электрооборудования, клиента компании «РезиноМир» в Москве: «При проектировании несущих изоляционных панелей для высоковольтных выключателей мы используем только стеклотекстолит СТ-ЭТФ. Он не только выдерживает напряжение в десятки киловольт, но и, что не менее важно, сохраняет свою механическую прочность при аварийном нагреве. Использование обычного СТЭФ в таких узлах — это недопустимый риск. Компания «РезиноМир» — один из немногих поставщиков в Москве, у кого всегда можно найти листы этой специфической марки нужной толщины».

Давайте сравним основные марки в наглядной таблице.

Стеклотекстолит против Текстолита и Гетинакса

Часто возникает путаница между этими тремя слоистыми пластиками. Понимание их различий — основа для грамотного выбора.

Вывод: Стеклотекстолит превосходит своих «собратьев» по всем ключевым параметрам. Его выбирают тогда, когда требуется максимальная надежность.

Резка и обработка: превращаем лист в деталь

Компания «РезиноМир» в Москве предлагает не только стандартные листы стеклотекстолита, но и услугу высокоточной резки материала в размер заказчика. Мы можем изготовить для вас как простые прямоугольные заготовки, так и сложные детали по вашим чертежам (в форматах DXF, DWG).

Обработка стеклотекстолита требует специального подхода:

• Инструмент: Из-за высокой абразивности стекловолокна, для обработки следует использовать инструмент из твердых сплавов (ВК8, Т15К6) или с алмазным напылением. Обычные сверла и фрезы из быстрорежущей стали быстро тупятся.

• Охлаждение: При обработке выделяется много тепла, поэтому может потребоваться охлаждение.

• Защита: Стеклотекстолитовая пыль очень вредна для органов дыхания. Работы следует проводить с использованием мощной вытяжной вентиляции и средств индивидуальной защиты (респиратор, очки).

Часто задаваемые вопросы (FAQ)

Что такое фольгированный стеклотекстолит?

Это листовой стеклотекстолит (обычно марки СТЭФ-1), на одну или обе стороны которого напрессована тонкая медная фольга. Это основная заготовка для производства печатных плат методом травления.

Можно ли согнуть лист стеклотекстолита?

Нет. Стеклотекстолит — это жесткий и хрупкий на излом материал. Он не поддается пластической деформации (гибке). Детали изогнутой формы получают либо путем выклейки на специальных оправках, либо путем механической обработки из толстой плиты.

Какую толщину листа выбрать?

Толщина выбирается исходя из требований к механической прочности и электрической прочности на пробой. Для печатных плат стандартной толщиной является 1.5 мм. Для силовых изоляционных панелей могут использоваться листы толщиной 10, 20 мм и более.

У вас в Москве можно купить небольшой кусок стеклотекстолита?

Да, компания «РезиноМир» понимает потребности как крупных производств, так и частных мастеров и радиолюбителей. Наша услуга резки в размер позволяет вам приобрести заготовку нужных габаритов, не переплачивая за целый лист.

Стеклотекстолит — это материал для тех, кто не ищет компромиссов в вопросах прочности, надежности и долговечности. Обратившись в компанию «РезиноМир», вы получите не просто качественный материал, соответствующий ГОСТ, но и исчерпывающую техническую консультацию от экспертов, которые помогут вам сделать безошибочный выбор.
