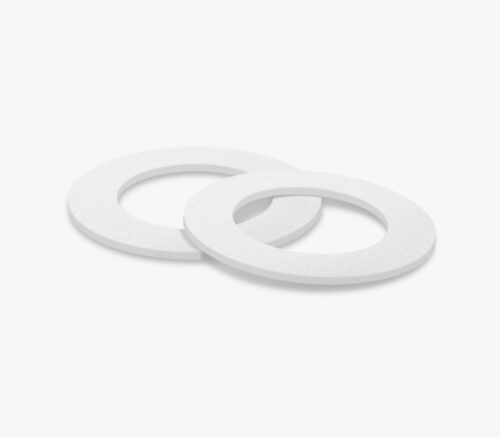

Кольца прямоугольные

В мире высокотехнологичных уплотнений и конструкционных элементов кольца прямоугольного сечения из фторопласта занимают особое, стратегически важное место. В отличие от стандартных круглых колец, которые ассоциируются в первую очередь с уплотнением, прямоугольный профиль открывает совершенно новые возможности для применения, позволяя детали работать в качестве высокопрочного опорного, направляющего или статического уплотнительного элемента. Это выбор инженеров, которые ищут не компромисс, а безальтернативно надежное решение для самых сложных условий эксплуатации. Компания «РезиноМир» в Москве является вашим экспертным центром в области производства и применения фторопластовых колец, предлагая не просто стандартные изделия, а комплексные инженерные решения, созданные под ваши уникальные задачи.

Геометрия решает всё: преимущества прямоугольного сечения

Почему прямоугольный профиль так востребован? Ответ кроется в физике и механике.

• Максимальная площадь контакта: Прямоугольное (или квадратное) сечение обеспечивает значительно большую площадь контакта с сопрягаемыми поверхностями по сравнению с круглым. Это позволяет кольцу выдерживать гораздо более высокие радиальные и осевые нагрузки без деформации.

• Высокая стабильность: Широкое основание придает кольцу исключительную устойчивость к перекосам, скручиванию и выдавливанию. Оно надежно позиционируется в канавке и сохраняет свое положение даже при высоких скоростях скольжения и знакопеременных нагрузках.

• Эффективное распределение нагрузки: Нагрузка от подвижных частей равномерно распределяется по всей ширине кольца, что снижает удельное давление на материал и сопрягаемые поверхности, минимизируя износ.

Именно эти преимущества делают кольца прямоугольного сечения идеальным выбором для выполнения двух ключевых функций: направления движения и статической герметизации в тяжелонагруженных узлах.

Направляющие кольца: невидимый страж гидроцилиндра

Это основная и самая важная сфера применения фторопластовых колец прямоугольного сечения. В любом гидроцилиндре на поршень и шток действуют боковые (радиальные) нагрузки. Без направляющих элементов эти силы приводили бы к прямому контакту металла по металлу, что неизбежно вызывает задиры, износ дорогостоящих штоков и гильз, загрязнение масла металлической стружкой и, как следствие, разрушение основных уплотнений.

Направляющее кольцо прямоугольного сечения, установленное в специальную канавку на поршне или штоке, работает как высокоэффективный подшипник скольжения:

• Центрирует подвижные части: Оно принимает на себя все боковые нагрузки, обеспечивая точное и плавное движение поршня и штока строго по центру цилиндра.

• Предотвращает износ: Создает надежный барьер между металлическими поверхностями, изнашиваясь само, но сохраняя в целости дорогостоящие компоненты.

• Снижает трение: Благодаря уникальным антифрикционным свойствам фторопласта, оно обеспечивает легкое скольжение, снижает потери энергии и предотвращает скачкообразное движение (эффект «stick-slip»).

Статические уплотнения: герметичность в экстремальных условиях

В неподвижных (статических) соединениях, таких как крышки, фланцы или заглушки, где требуется максимальная надежность в условиях высокого давления, агрессивной химической среды или экстремальных температур, фторопластовое кольцо прямоугольного сечения работает как непревзойденная прокладка.

В отличие от эластичных резиновых колец, оно:

• Не подвержено экструзии: Благодаря своей жесткости, оно не выдавливается в зазоры даже при сверхвысоких давлениях.

• Химически инертно: Сохраняет целостность в контакте с кислотами, щелочами, растворителями.

• Термостабильно: Работает как в криогенных условиях (-269°C), так и при высоких температурах (+260°C).

Сила композитов: когда чистого фторопласта недостаточно

Для большинства задач, особенно для направляющих колец, используется не чистый (первичный) фторопласт, а его композиционные (наполненные) марки. Добавление специальных наполнителей позволяет кардинально улучшить ключевые механические свойства.

Цитата главного инженера компании «РезиноМир»: «Выбор материала для направляющего кольца — это 90% успеха. Для гидроцилиндра экскаватора, работающего в пыльных условиях с высокими нагрузками, мы никогда не поставим кольцо из чистого фторопласта. Наш выбор — фторопласт с 40% бронзы (Ф4Бр40). Он обладает феноменальной прочностью на сжатие и отлично отводит тепло. Для химического насоса, где важна стойкость к абразиву, мы порекомендуем композит с углеволокном (Ф4К20). Наша экспертиза в Москве позволяет нам подбирать материал, который не просто работает, а работает максимально долго и эффективно, экономя клиенту деньги на ремонтах».

Давайте рассмотрим влияние основных наполнителей в наглядной таблице.

Производство на заказ в Москве: точность для ваших задач

Кольца прямоугольного сечения — это прецизионные детали, требующие точного соответствия размерам посадочной канавки. Компания «РезиноМир» специализируется на изготовлении фторопластовых колец по индивидуальным размерам заказчика.

Наше производство в Москве оснащено современными токарными станками с ЧПУ, которые позволяют нам:

• Гарантировать высокую точность: Мы изготавливаем кольца с допусками до сотых долей миллиметра по внутреннему и наружному диаметру, а также по высоте.

• Обеспечивать качество поверхности: Идеально гладкая рабочая поверхность кольца — залог низкого трения и долговечности сопрягаемых деталей.

• Работать с любыми материалами: Мы производим кольца как из чистого фторопласта-4, так и из всех основных композиционных марок.

• Изготавливать разрезные кольца: Для удобства монтажа в закрытые канавки мы изготавливаем кольца с прямым или косым разрезом (замком).

Часто задаваемые вопросы (FAQ)

Чем прямоугольное направляющее кольцо лучше направляющей ленты?

Кольцо — это готовое, цельное изделие, которое обеспечивает максимальную точность центрирования и прочность. Оно идеально для серийного производства и новых изделий. Лента — это универсальный ремонтный материал, который позволяет быстро изготовить направляющую для любого диаметра прямо на месте. Она незаменима для ремонтных служб, но может уступать цельному кольцу в точности позиционирования.

Можно ли использовать прямоугольное фторопластовое кольцо для динамического уплотнения?

Нет. Для герметизации подвижных соединений (динамического уплотнения) используются эластичные манжеты (резиновые, полиуретановые), часто в паре с фторопластовыми направляющими кольцами. Прямоугольное фторопластовое кольцо, будучи жестким, не сможет обеспечить динамическую герметичность.

Как правильно рассчитать размеры канавки под направляющее кольцо?

Размеры канавки (глубина и ширина) рассчитываются исходя из толщины и высоты кольца, а также с учетом необходимых зазоров. Расчеты производятся по специальным формулам и таблицам, приведенным в ГОСТах и справочниках производителей. Наши инженеры могут помочь вам с расчетами или спроектировать узел с нуля.

Каков срок службы направляющего кольца?

Срок службы зависит от множества факторов: величины боковых нагрузок, скорости скольжения, чистоты гидравлической жидкости, рабочей температуры и, самое главное, от правильности выбора материала. Правильно подобранное кольцо из композитного фторопласта в исправной системе может служить тысячи моточасов.

Прямоугольные кольца из фторопласта и его композиций — это незаменимый элемент для создания надежных и долговечных гидравлических и пневматических систем. Обратившись в компанию «РезиноМир», вы получите не просто качественную деталь, а комплексное инженерное решение, подкрепленное многолетним опытом и экспертизой наших специалистов.
